首页  >  产品百科  >  FMAD-0932-1610

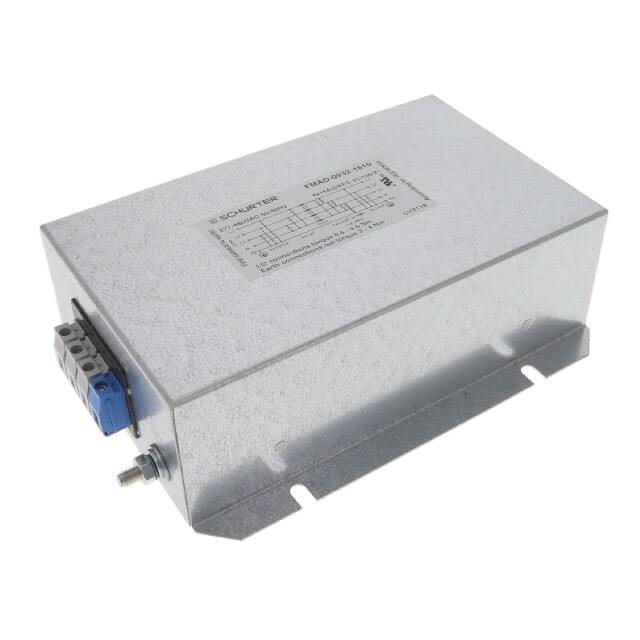

FMAD-0932-1610

产品分类: 其他滤波器
厂牌: SCHURTER
产品描述: Power Line Filter 50Hz/60Hz 16A 480VAC Screw Clamp Flange Mount
供应商型号: REB-PROT1422
供应商: 海外现货
标准整包数: 1
SCHURTER 其他滤波器 FMAD-0932-1610

FMAD-0932-1610概述


    产品简介


    Schurter FMAD系列三相交流滤波器/直流滤波器 是一款专为三相系统设计的一级滤波器,适用于全球范围内的工业标准和应用。此滤波器包含了三个相位端子、中性导体端子以及接地端子。该产品的主要功能是通过抑制电磁干扰来保护设备免受电网干扰电压的影响,符合IEC/UL 60950标准,适合多种行业应用。

    技术参数


    - 额定电流: 6 A 至 550 A
    - 额定电压: 277/480 VAC, 50/60 Hz
    - 过载电流: 1.5 x Ir 每小时持续1分钟
    - 泄漏电流(工业版本): 小于 15 mA (440V/50Hz)
    - 介电强度:
    - L-L 之间: 2.25 kVDC
    - L-N 之间: 1.7 kVDC
    - L-PE 之间: 3 kVDC
    - N-PE 之间: 2.7 kVDC
    - 测试电压: 2 秒
    - 滤波阶段: 一级
    - 重量: 0.95 kg 至 24.5 kg
    - 材质: 外壳为金属
    - 密封材料: UL 94V-0
    - 安装方式: 螺丝固定安装
    - 工作温度: -25°C 至 100°C
    - 气候类别: 25/100/21 (根据IEC 60068-1)
    - 防护等级: IP20 (根据IEC 60529)
    - 安全保护等级: 适用于I类保护设备 (根据IEC 61140)
    - 平均无故障时间: > 200,000 h (根据MIL-HB-217F)

    产品特点和优势


    Schurter FMAD系列滤波器具备高过载能力,能有效抑制电磁干扰。其独特的设计能够承受高温和恶劣的工业环境,确保长期可靠运行。此外,其出色的性能和符合国际标准的安全认证使其成为全球范围内广泛应用的理想选择。该产品不仅具有优异的技术指标,还提供了一系列认证和合规性,如UL、CE、RoHS等,充分体现了其高品质和可靠性。

    应用案例和使用建议


    应用案例:
    - 在自动化控制系统、电力供应系统、工业机械等领域中,Schurter FMAD系列滤波器被广泛应用于需要高稳定性和抗干扰性的场合。
    - 例如,在机床控制面板中,由于高频信号和外部电磁干扰的存在,需要安装滤波器以确保设备正常工作。
    使用建议:
    - 根据不同应用场合选择合适的额定电流型号,例如在高功率应用中应选择额定电流较高的型号。
    - 安装时应确保螺丝扭矩达到规定值,避免因连接不良导致过热等问题。
    - 在复杂环境中,可考虑使用额外的防护措施,如加装防护罩,进一步提升设备的防护等级。

    兼容性和支持


    Schurter FMAD系列滤波器与多种工业标准兼容,如IEC/UL 60950,可在多种设备和系统中无缝集成。厂商提供了详尽的产品资料和技术支持,确保用户能够获得全面的帮助和指导。

    常见问题与解决方案


    - 问题: 设备在安装后出现过载报警。
    - 解决方案: 确认设备负载不超过额定电流,并检查连接是否正确。
    - 问题: 设备泄漏电流异常。
    - 解决方案: 检查连接点是否有松动,重新紧固连接,并确认环境湿度是否适宜。
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源电压是否符合额定电压范围,确保输入信号正常。

    总结和推荐


    Schurter FMAD系列三相交流滤波器/直流滤波器凭借其卓越的性能和可靠的品质,成为市场上的优秀选择。该产品在高可靠性、强抗干扰能力和广泛的应用范围方面表现突出,非常适合在各种工业应用中使用。强烈推荐给寻求高性能滤波解决方案的用户。
    此综述基于Schurter FMAD系列产品技术手册内容编写而成,为用户提供了一个全面了解该产品的指南。

FMAD-0932-1610参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 151mm(长度)*66mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

FMAD-0932-1610厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

FMAD-0932-1610数据手册

厂牌 PDF简要描述 下载
SCHURTER 其他滤波器 SCHURTER FMAD-0932-1610 FMAD-0932-1610数据手册

FMAD-0932-1610封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 102.097 ¥ 904.3446
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 904.34
