1241.6834.1112000

产品分类: 按钮开关
厂牌: SCHURTER
产品描述: Round Button Off-On SPST 圆形-22.10(Dia) 100000Cycles 30V 250V 绿色 100000Cycles 12A 面板安装 27.6mm(长度)*49.2mm(高度)
供应商型号: 693-1241.6834.111200
供应商: Mouser
标准整包数: 1

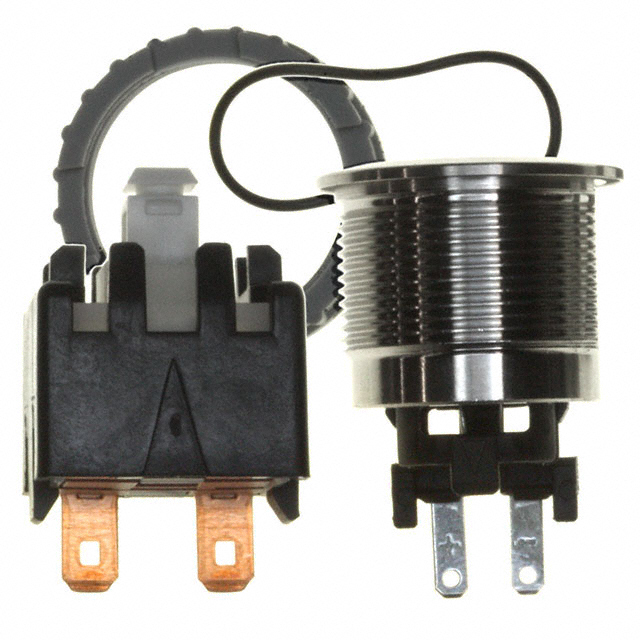

SCHURTER 按钮开关 1241.6834.1112000

1241.6834.1112000概述

    金属线开关产品技术手册

    1. 产品简介


    金属线开关(Metal Line Switches)是一种高性能的开关产品,具有耐用、稳定等特点,广泛应用于各种工业控制和机械自动化系统中。这款开关具备标准型(ST)、带标识(LE)、点光源照明(PI)和环光源照明(RI)等多种版本选择,可以适应不同的安装需求和视觉效果要求。

    2. 技术参数


    以下是金属线开关的一些关键技术和性能参数:
    | 参数 | 描述 |

    | 开关功能 | 单极(N.O.) |
    | 额定电压 | 最大 250 VAC 或 30 VDC(125 VDC) |
    | 额定电流 | 最大 12 A AC |
    | 额定切换功率 | 3000 W |
    | 使用寿命 | 0.05 百万次动作(250 VAC/8 A),0.1 百万次动作(125 VDC/0.5 A) |
    | 接触电阻 | 小于 100 mΩ(12 VDC/1 A) |
    | 绝缘电阻 | 大于 100 MΩ(500 VDC) |
    | 触发力 | 10 N |
    | 触发行程 | 5.2 mm |
    | 接触间隙 | 3 mm |
    | 撞击保护 | IK 07 |
    | 紧固扭矩 | 塑料螺母:M19 - 4.5 Nm,M22 - 3.5 Nm;不锈钢螺母:M19 - 12 Nm,M22 - 16 Nm |
    | 工作温度范围 | -20 至 +85 °C |
    | 存储温度范围 | -20 至 +85 °C |
    | 防护等级(IP) | 前面板防护等级:接触区 IP 64,机械区 IP 40;后面板 IP 00 |

    3. 产品特点和优势


    金属线开关的优势主要体现在以下几个方面:
    - 高耐用性:采用高品质不锈钢材料,能够在恶劣环境下长时间稳定运行。
    - 多功能性:多种安装选项和多种灯光配置,满足不同应用需求。
    - 安全性:通过多项认证,符合国际安全标准,如UL 1054和DIN EN 61058-1。

    4. 应用案例和使用建议


    金属线开关广泛应用于需要频繁操作且环境恶劣的场合,如工业自动化设备、机械设备控制系统等。建议在使用时确保正确连接电源和配置终端,以避免因误接线导致的故障。同时,定期检查紧固件的扭矩值,保证安装牢固可靠。

    5. 兼容性和支持


    金属线开关与现有的标准电气接口完全兼容,易于集成到现有的控制系统中。厂商提供了详尽的技术文档和支持服务,包括安装指南、维护手册和在线技术支持,确保用户能够高效使用和维护该产品。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - Q: 开关不响应如何处理?
    - A: 检查接线是否正确连接,确认电源电压是否在允许范围内。
    - Q: 灯光闪烁或亮度不足怎么办?
    - A: 检查LED驱动电路是否正常工作,确认是否需要调整电压。

    7. 总结和推荐


    综上所述,金属线开关凭借其坚固耐用、适用性强的特点,适合在各种工业环境中使用。其卓越的电气性能和可靠的机械结构使其成为市场上值得信赖的选择。建议在涉及频繁操作和严苛环境的应用中选用本产品。

1241.6834.1112000参数

参数
最大直流触点电压 30V
电气寿命 100000Cycles
执行器类型 Round Button
指示颜色 绿色
电流额定值 12A
开关配置 SPST
机械寿命 100000Cycles
最大交流触点电压 250V
开关功能 Off-On
面板开孔尺寸 圆形-22.10(Dia)
长*宽*高 27.6mm(长度)*49.2mm(高度)
安装方式 面板安装
包装方式 散装

1241.6834.1112000厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

1241.6834.1112000数据手册

厂牌 PDF简要描述 下载
SCHURTER 按钮开关 SCHURTER 1241.6834.1112000 1241.6834.1112000数据手册

1241.6834.1112000封装设计

查看详情并下载
Symbol
Footprint
3D Model
