0040.1101

产品分类: 其他工具
厂牌: SCHURTER
产品描述:
供应商型号: BN-0040.1101
供应商: 海外现货
标准整包数: 1
SCHURTER 其他工具 0040.1101

0040.1101概述


    产品简介

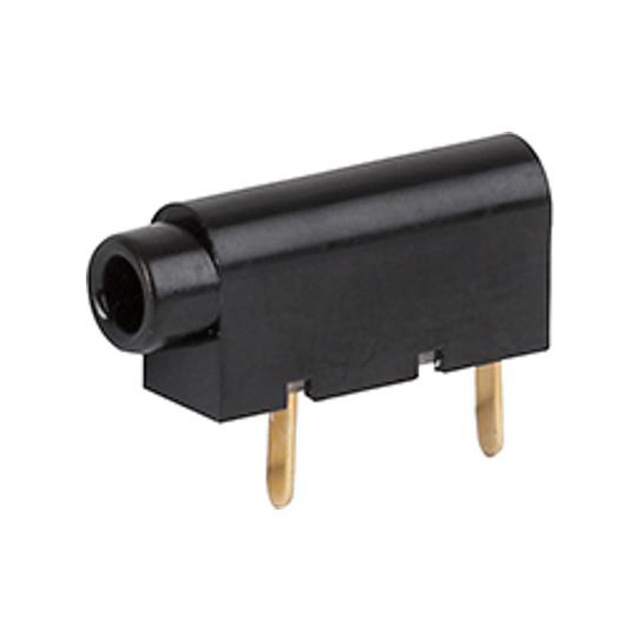

    Schurter PB 1101 测试夹钳
    Schurter PB 1101 是一款专为工业环境设计的测试夹钳(Test Jack),适用于测量和测试操作过程中的设备。该产品具有PCB安装方式,适合2毫米直径的接口,并且能够承受10安培的电流。PB 1101 的主要功能是提供一种可靠的电气连接方式,用于设备运行过程中的检测和调试,确保设备的正常运作。

    技术参数


    - 额定电流: 10A
    - 可切换功率(每100次插入):
    - 交流电模式:最大2A,75VDC时为110W;最大5A,50VAC时为150W
    - 接触电阻: 小于7毫欧(在20mV条件下)
    - 绝缘电阻: 大于5兆欧(施加500V直流电压,持续1分钟)
    - 耐压强度: 大于3千伏(施加50赫兹交流电压,持续1分钟)
    - 允许的操作温度: -25°C 至 70°C
    - 重量: 0.5克
    - 材料:
    - 底座: 热塑性塑料(PC),UL 94V-2等级
    - 接触面: 镀金处理,厚度0.5微米
    - 焊接性能: 依据IEC 60068-2-20标准,在235°C下保持2秒
    - 耐热焊性: 依据IEC 60068-2-20标准,在260°C下保持5秒

    产品特点和优势


    - 坚固的接触结构: 镀金接触面,保证长时间使用仍能保持良好的导电性能。
    - 宽广的工作温度范围: -25°C至70°C,适应多种环境条件。
    - 可靠的电气性能: 强大的接触电阻和绝缘性能,适合各种工业应用。
    - 易于安装: PCB安装方式,方便在电路板上进行布线。

    应用案例和使用建议


    PB 1101 主要应用于工业环境中的测量和测试过程中。具体的应用场景可能包括工厂自动化设备、通信系统以及其他需要定期进行电气性能检查的场合。使用建议如下:
    - 在安装前确保接触面清洁,避免灰尘和油污影响接触电阻。
    - 使用前检查产品是否在规定的温度范围内操作,以确保可靠性和安全性。
    - 定期进行性能检查和维护,以确保长期稳定运行。

    兼容性和支持


    PB 1101 与 Schurter 其他产品线中的测试夹钳和插座相兼容,如 PS 1061。Schurter 提供详尽的技术文档和支持服务,包括详细的产品手册和客户支持服务。用户可以访问官方网站查询实时库存和获取更多产品信息。

    常见问题与解决方案


    - 问题: 如何检查产品的绝缘电阻?
    - 解决方案: 使用500V直流电压进行测试,确保绝缘电阻大于5兆欧。

    - 问题: 如何安装 PB 1101?
    - 解决方案: 请参考产品手册中的安装指南,确保按照正确的步骤进行安装。

    总结和推荐


    总体来看,Schurter PB 1101 是一款具备高可靠性和广泛适用性的测试夹钳。它不仅拥有优秀的电气性能,还能够在各种极端环境中保持稳定的运行。因此,我们强烈推荐这款产品给需要在工业环境中进行精密测量和测试的用户。

0040.1101参数

参数
长*宽*高 15mm*4mm*6.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0040.1101厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0040.1101数据手册

厂牌 PDF简要描述 下载
SCHURTER 其他工具 SCHURTER 0040.1101 0040.1101数据手册

0040.1101封装设计

查看详情并下载
Symbol
Footprint
3D Model
