3-101-429

产品分类: 按钮开关
厂牌: SCHURTER
产品描述: Schurter 电容式触摸开关, RGBLED照明, 最大输入28V 直流
供应商型号: 3-101-429
供应商: Master
标准整包数: 1

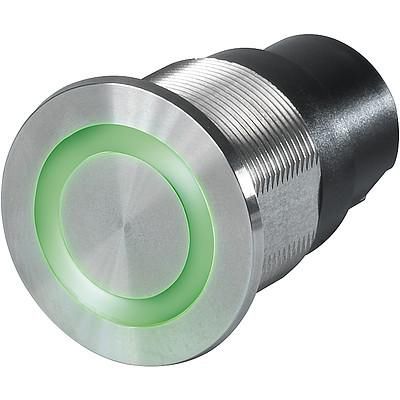

SCHURTER 按钮开关 3-101-429

3-101-429概述


    产品简介


    金属线开关(Metal Line Switches)是Schurter公司推出的电容式触摸传感器,适用于多种工业应用场景。这些开关不仅具有基本的开/关功能,还可以作为自锁开关使用。金属线开关采用不锈钢外壳,具备防水防尘能力(IP67等级),且具有多种颜色的照明选择。该系列开关支持多种安装方式,包括带指针导向和不带指针导向两种款式,可以应用于仪表盘、控制面板和其他需要高可靠性的场合。

    技术参数


    电气参数
    - 切换功能:瞬时(常开NO)或自锁
    - 切换电压:最大42 VAC/60 VDC
    - 切换电流:最大100 mA
    - 电气额定值:1 W
    - 开关电阻:断开状态下> 10 MΩ;闭合状态下< 16Ω
    - 供电电压:5 - 28 VDC
    - 电流消耗:单色LED打开时,电流消耗范围为8.0 mA(开关打开)至14.0 mA(开关关闭)
    - 过压保护:支持反向极性保护和短路保护
    - 输出类型:光耦继电器
    - 使用寿命:5百万次操作
    机械参数
    - 触发类型:电容式
    - 触发力:无
    - 冲击防护:IK09等级
    - 安装深度:带指针导向30.3 mm,不带指针导向30 mm
    - 紧固扭矩:塑料螺母2.5 Nm
    气候参数
    - 工作温度:-40至60°C
    - 存储温度:-40至85°C
    - 防护等级:前面板IP67(IEC 60529)

    产品特点和优势


    1. 多色照明:具备可变的照明颜色选项,使得开关可以适用于不同的应用场景。
    2. 触控表面材质:采用抗刮陶瓷材料或者不锈钢,提供耐磨和长久的使用体验。
    3. 无机械部件:由于没有机械接触点,这种开关寿命更长且不易损坏。
    4. 高度可靠性:适用于工业环境,符合严格的国际标准如IEC/UL 60950。
    5. 防篡改设计:具备防护功能,可以抵抗恶意破坏。
    6. 个性化定制:可通过激光打标实现定制化标志。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于机器上的控制按钮,实现操作员与机器之间的交互。
    - 医疗设备:具备防水防尘功能,适用于医疗环境中。
    - 消费电子产品:如智能家居系统中的控制面板,实现美观与实用性的结合。
    使用建议
    - 保持清洁:定期清理触摸表面,避免灰尘和污垢影响感应性能。
    - 环境适应性:确保工作环境温度和湿度在允许范围内,以延长使用寿命。
    - 电源管理:合理设置供电电压,避免过高或过低导致开关损坏。

    兼容性和支持


    - 兼容性:这款金属线开关支持多种颜色和照明模式,易于与其他设备进行集成。开关通过了国际标准认证,确保与其他品牌的产品兼容。
    - 技术支持:Schurter公司提供全面的技术支持和售后服务,包括定制化需求、快速响应和技术咨询。

    常见问题与解决方案


    1. 问题:开关无法正确识别触摸输入。
    - 解决方案:检查供电电压是否在规定范围内,确保触控面清洁无杂物。
    2. 问题:LED照明异常。
    - 解决方案:确认LED连接正确,检查是否有短路或断路现象,更换损坏的LED灯。
    3. 问题:频繁误操作。
    - 解决方案:调整开关的灵敏度,或者选择带有防护罩的设计。

    总结和推荐


    金属线开关(Metal Line Switches)凭借其卓越的耐用性、可靠的电气性能和多样化的设计,成为工业控制面板及消费电子产品领域的理想选择。特别是其独特的多色照明和无机械磨损的优势,使其在市场上具备显著的竞争优势。如果您的项目需要高可靠性和美观性的结合,强烈推荐使用这款产品。

3-101-429参数

参数
机械寿命 -
指示颜色 -
电流额定值 100mA
开关功能 Off-Mom
最大交流触点电压 42V
面板开孔尺寸 圆形-22.10(Dia)
电气寿命 5000000Cycles
最大直流触点电压 60V
开关配置 SPST-NO
执行器类型 Flush Round Button
长*宽*高 30mm(长度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

3-101-429厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-101-429数据手册

厂牌 PDF简要描述 下载
SCHURTER 按钮开关 SCHURTER 3-101-429 3-101-429数据手册

3-101-429封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.8885 ¥ 447.9656
5+ $ 48.6358 ¥ 404.3866
10+ $ 46.5539 ¥ 387.0765
30+ $ 43.2023 ¥ 353.7834
50+ $ 42.0523 ¥ 344.3665
100+ $ 41.4193 ¥ 339.1828
250+ $ 41.4193 ¥ 339.1828
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 447.96
