LC1DT60A6BBE

产品分类: 其他继电器
产品描述:
供应商型号:
供应商:
标准整包数: 0
SCHNEIDER/施耐德 其他继电器 LC1DT60A6BBE

LC1DT60A6BBE概述


    产品简介

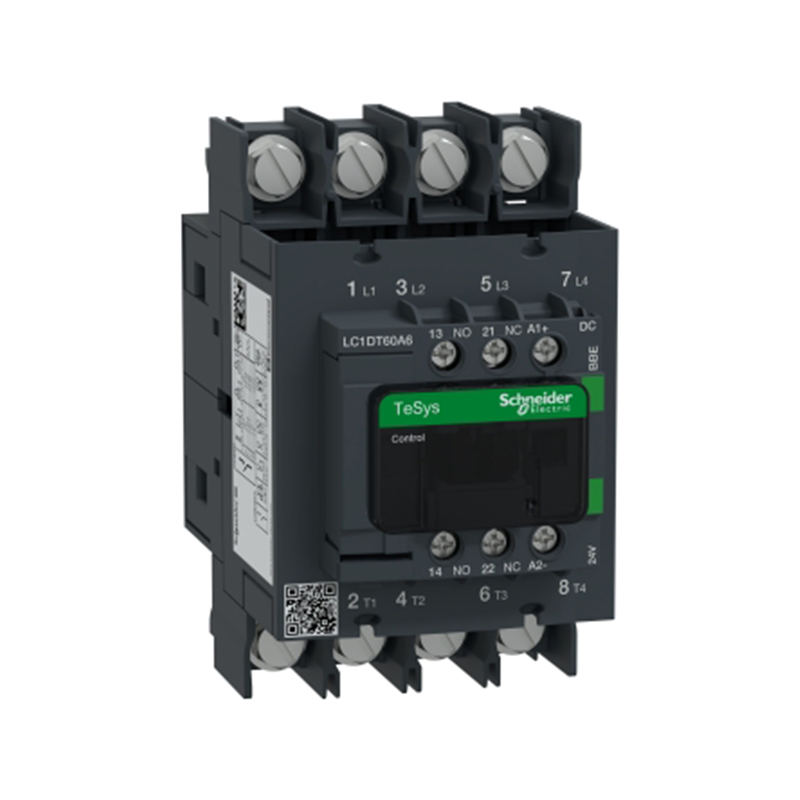

    LC1DT60A6BBE 是一款由施耐德电气(Schneider Electric)生产的接触器,属于TeSys Deca Green系列。该产品主要用于交流电路中的电阻性负载控制,具有四个极,适合于60安培的应用场合。LC1DT60A6BBE 配备了一个24伏直流线圈,适用于广泛的工业和商业应用。其独特的设计和出色的性能使其在众多应用场景中表现出色。

    技术参数


    - 额定电压(Ue):功率电路≤690伏交流电,频率25...400赫兹
    - 额定电流(Ie):60安培(在60摄氏度下)
    - 控制电路电压(Uc):24伏直流
    - 开关类型:4个常开触点(NO)
    - 额定绝缘电压(Ui):690伏
    - 冲击电压耐受值(Uimp):6千伏
    - 额定短时耐受电流(Icw):104°F (40°C) 下,功率电路为72 A持续10分钟,165 A持续1分钟,320 A持续10秒,720 A持续1秒;信号电路为100 A持续1秒,120 A持续500毫秒,140 A持续100毫秒
    - 额定冲击耐受电流(Icu):800安培(功率电路),140安培(信号电路)
    - 额定温升(Ith):60安培(功率电路),10安培(信号电路)
    - 额定短路分断能力(Icu):800安培(功率电路),140安培(信号电路)
    - 平均阻抗:1.6毫欧(功率电路)
    - 控制电路电压范围:掉电电压范围为0.1 Uc,-40...158°F (-40...70°C),通电电压范围为0.8...1.2 Uc,-40...140°F (-40...60°C),通电电压范围为1...1.2 Uc,140...158°F (60...70°C)
    - 涌流功耗:11瓦(20°C)
    - 保持功耗:0.5瓦(20°C)
    - 操作时间:闭合时间为55...65毫秒,断开时间为20...80毫秒
    - 最大操作速率:每小时3600次循环(60°C)
    - 机械耐用性:6百万次
    - 电气耐用性:0.7百万次(60安培,≤440伏)
    - 额定电流的常规自由空气热电流(Ith):功率电路60安培(60°C),信号电路10安培(60°C)

    产品特点和优势


    LC1DT60A6BBE 具有多项显著特点和优势。首先,其耐高温和低温的工作环境适应性(-40...158°F (-40...60°C))使得它可以在极端环境下稳定运行。其次,其高耐短路分断能力(800安培)和高可靠性(B10d=1369863次)确保了长期稳定的运行。此外,该接触器还配备了内置双向峰值限制技术,提高了其电磁兼容性和抗干扰能力。

    应用案例和使用建议


    LC1DT60A6BBE 适用于多种工业和商业环境,如工厂自动化、电梯控制、电动机控制等。在这些应用场景中,其高耐短路分断能力和稳定性可以显著提高系统的可靠性和安全性。例如,在一个电动机控制系统中,LC1DT60A6BBE 可以有效保护系统免受短路故障的影响。使用建议包括定期检查连接端子的紧固情况,避免因振动导致的松动,同时确保接触器安装位置通风良好,避免过热。

    兼容性和支持


    LC1DT60A6BBE 兼容多种标准,如EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1等。施耐德电气为其提供了一年的保修期,同时提供相应的技术支持和服务。此外,产品符合RoHS和REACH等环保法规,是一款绿色产品。

    常见问题与解决方案


    1. Q:如何确定LC1DT60A6BBE是否正常工作?
    - A:通过测量线圈电压来判断。如果线圈电压处于规定的范围内(0.8...1.2 Uc),则接触器应该能够正常操作。如果电压不在范围内,则需要检查供电线路。
    2. Q:如何清洁接触器?
    - A:可以使用压缩空气或软毛刷清洁接触器表面,但应避免使用水或溶剂清洗,以免损坏组件。
    3. Q:如何处理接触器内部短路问题?
    - A:首先检查连接端子是否紧固,然后检查电源线路是否有短路现象。如有必要,更换相应的保险丝或断路器。

    总结和推荐


    LC1DT60A6BBE 接触器凭借其卓越的性能、广泛的适用性和高可靠性,成为了许多工业和商业应用的理想选择。其优良的设计和坚固的结构使其在各种恶劣环境中依然能够稳定运行。考虑到其高性能和良好的市场口碑,我们强烈推荐LC1DT60A6BBE用于需要高可靠性的控制电路中。

LC1DT60A6BBE厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LC1DT60A6BBE数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 其他继电器 SCHNEIDER/施耐德 LC1DT60A6BBE LC1DT60A6BBE数据手册
