K1D009BX

产品分类:
产品描述:
供应商型号: K1D009BX
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德  K1D009BX

K1D009BX概述


    产品简介

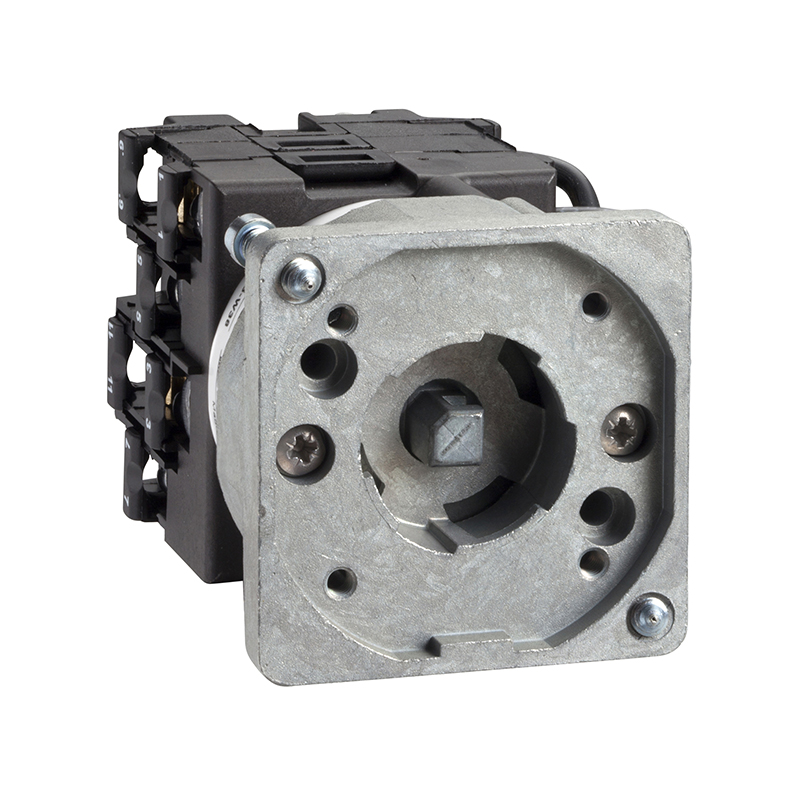

    本产品为BCD编码开关,型号为K1D009BX,属于Harmony K系列产品。此开关具有1个极点,角度旋转范围为30度,并能够承受高达12安培的工作电流。该开关适用于直径为22毫米的安装孔。主要用于工业自动化控制系统,作为位置指示和控制的关键部件。

    技术参数


    - 电流参数:
    - 额定电流(Ith):12A
    - 热电流(Ithe):10A
    - 最大操作电流(AC-15):5.6A@230V,4.6A@400V,3.3A@690V
    - 短路耐受电流:10000A
    - 电气性能:
    - 电气寿命:100万次(AC-15)
    - 机械寿命:100万次
    - 操作频率:2.5次/分钟(AC-21),8.333次/分钟(AC-15)
    - 环境适应性:
    - 工作温度:-25°C至+55°C
    - 储存温度:-40°C至+70°C
    - 防护等级:冲击防护:30g(符合IEC 68-2-27),振动防护:5g,10-150Hz(符合IEC 68-2-6)
    - 其他:
    - 触点闭合角度:30度
    - 符号ISO认证:690V
    - 电气隔离电压:690V
    - 安装方式:前部安装
    - 尺寸:总高度:65mm

    产品特点和优势


    1. BCD编码: 开关具有BCD编码功能,可以精确到9位小数,使得位置控制更加精准。
    2. 高电气耐久性: 电气寿命高达100万次,机械寿命同样达到100万次,确保长期稳定运行。
    3. 广泛的应用范围: 适用于工业环境中的各种控制需求,如工厂自动化、过程控制等。
    4. 高可靠性: 设计符合国际标准(如IEC和CENELEC),具有良好的防护性能,适用于恶劣环境。
    5. 易于安装和维护: 标准化安装孔尺寸,便于集成于不同设备中。

    应用案例和使用建议


    应用案例
    - 工厂自动化系统: 在自动化生产线中用于控制机械设备的位置,确保操作精度。
    - 机器控制面板: 用于工业机械上的控制面板,通过BCD编码进行精确的位置控制。
    - 流程控制系统: 用于监控和控制化工厂中的液体和气体流量,保证生产过程的稳定性和效率。
    使用建议
    1. 环境条件: 在选择安装位置时,需考虑工作环境的温度、湿度和震动因素,以确保开关的正常工作。
    2. 正确接线: 按照产品手册的电气连接说明正确接线,避免因错误接线导致的电气故障。
    3. 定期维护: 由于长时间的使用,定期检查和清洁是必要的,以确保开关长期可靠的运行。

    兼容性和支持


    - 兼容性: 该开关适用于直径为22毫米的安装孔,可以与多种标准控制面板和工业设备兼容。
    - 支持: 供应商提供详尽的技术文档和支持服务,包括安装指南、维护手册等。

    常见问题与解决方案


    - 问题: 开关频繁跳闸。
    - 解决方案: 检查负载是否过大,以及电气连接是否正确;更换合适的断路器。
    - 问题: 开关无法闭合。
    - 解决方案: 检查机械部分是否有损坏或卡住;调整机械结构,或更换新件。

    总结和推荐


    总体来说,K1D009BX BCD编码开关以其高精度、长寿命和良好的环境适应性,在工业自动化领域展现出卓越的表现。无论是在生产制造还是过程控制中,这款开关都能提供稳定可靠的操作体验。对于需要高精度位置控制的应用场合,推荐使用该产品。
