ZB5AD204

产品分类:
产品描述:
供应商型号: 4008-ZB5AD204-ND
供应商: Digi-Key
标准整包数: 1
SCHNEIDER/施耐德  ZB5AD204

ZB5AD204概述

    ZB5AD204 Selector Switch Head 技术手册解析

    1. 产品简介

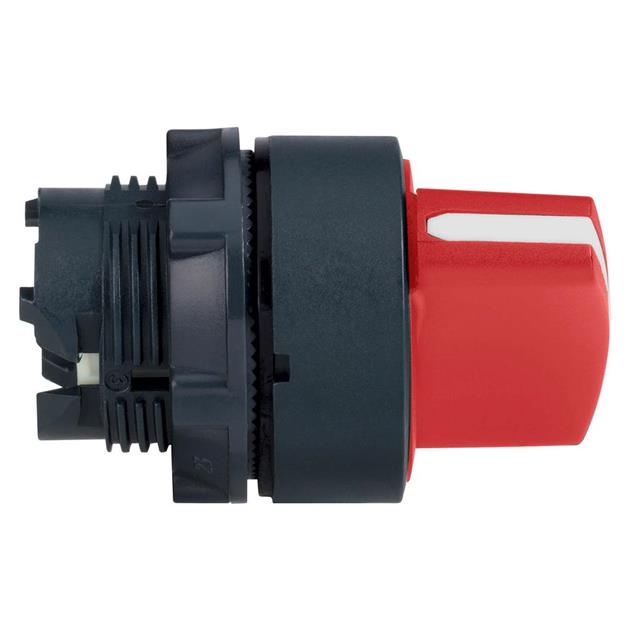

    ZB5AD204 是一款红色圆形手柄的按钮开关头,属于哈莫尼 XB5 系列的一部分。该产品设计用于工业自动化控制设备中,具有保持型操作模式(Stay Put)。它提供两位置旋转操作,每个位置之间的旋转角度为90°,并配备标准红色手柄。ZB5AD204广泛应用于机械设备控制、工厂自动化系统及配电盘等领域。

    2. 技术参数


    | 参数类别 | 规格 |

    | 外形尺寸 | Ø22 mm |
    | 安装方式 | 面板安装 |
    | 材质 | 塑料 |
    | 操作模式 | 保持型 |
    | 旋转角度 | 两位置,每位置90° |
    | 使用温度范围 | 存储:-40℃至70℃;运行:-25℃至70℃ |
    | 保护等级 | IP69K/IP66 |
    | 抗震能力 | 5g (2~500Hz) |
    | 抗冲击能力 | 50g(半正弦波) |
    | 机械寿命 | 1,000,000次循环 |
    | 认证标准 | IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4 等 |

    3. 产品特点和优势


    - 高耐用性:机械寿命高达1百万次,确保长期稳定运行。
    - 多用途兼容性:支持多种连接方式(螺丝端子、插拔式连接器、PCB焊接),适用于不同应用场景。
    - 优异的环境适应性:符合IP69K/IP66防护标准,能承受高压水冲洗,适合恶劣环境使用。
    - 安全可靠:Class II双重绝缘设计,符合国际标准要求。
    - 便捷安装:采用模块化设计,易于拆卸与更换。

    4. 应用案例和使用建议


    ZB5AD204常用于需要频繁操作的小型控制面板中,例如电动机控制、输送带系统或配电箱内切换设备。以下是一些使用建议:
    - 选择合适的安装位置:根据面板厚度和结构预留正确尺寸的开孔。
    - 避免过度扭矩:紧固螺丝时注意不要超过推荐值(0.6 N·m)。
    - 注意方向性:安装时需对准指定标记以保证良好接触。
    - 配套附件:推荐使用抗旋转板(ZB5AZ902),进一步增强稳定性。

    5. 兼容性和支持


    该产品可与哈莫尼 XB5系列其他组件无缝衔接,包括开关底座、信号灯等。Schneider Electric 提供全面的技术支持和售后服务,确保客户在选型、安装及后续维护过程中得到专业指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法完全复位 | 检查内部弹簧是否有损坏或阻塞 |
    | 长时间使用后接触不良 | 清理触点氧化层,并检查连接是否松动 |
    | 手柄容易脱落 | 确认安装螺丝已拧紧,并重新校准定位 |

    7. 总结和推荐


    总体而言,ZB5AD204是一款性价比极高的工业级选择开关头,具备卓越的耐用性和可靠性。其广泛的适用范围和高度灵活性使其成为众多应用场景的理想之选。如果您的项目需要一款坚固耐用且易于维护的开关设备,ZB5AD204值得考虑。
    推荐指数:★★★★★

ZB5AD204厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AD204数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AD204 ZB5AD204数据手册

ZB5AD204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.8288 ¥ 243.6034
10+ $ 24.96 ¥ 210.912
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 243.6
