首页  >  产品百科  >  HLE-102-02-G-DV-PE-BE

HLE-102-02-G-DV-PE-BE

厂牌: SAMTEC
产品描述: Bottom Entry,Pass Through,Push-Pull,Receptacle 2.54mm 2 4pin 4.1A 250nm 金 黑色 通孔安装 5.08mm(长度)*7.62mm(高度)
供应商型号: 200-HLE10202GDVPEBE
供应商: Mouser
标准整包数: 1

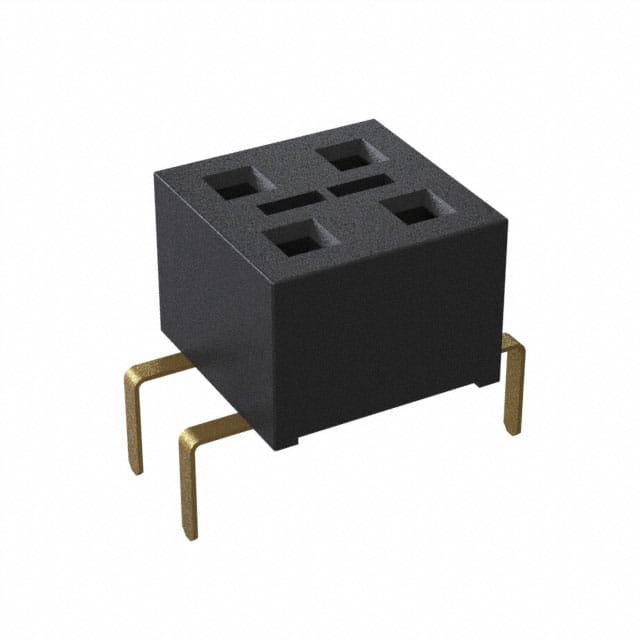

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-102-02-G-DV-PE-BE

HLE-102-02-G-DV-PE-BE概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品类型: 本产品为单排接触器,适用于高密度连接需求的场合。
    主要功能: 提供稳定的电气连接,支持多种安装方式,如双垂直镀层(-DV),顶部入口(-TE)和底部入口(-BE)。
    应用领域: 广泛应用于消费电子、通讯设备、工业控制及医疗设备等领域。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 插针数 | 2至50(每行) |
    | 接触器材质 | 贝尔金铜(BeCu) |
    | 焊接引脚长度 | 0.100英寸(典型值) |
    | 焊接引脚间距 | 0.100英寸 |
    | 插拔力范围 | 12盎司(最小值) |
    | 表面处理 | 可选:轻选择性金涂层、选择性金涂层、3微米闪金涂层 |

    3. 产品特点和优势


    特点:
    - 高密度设计: 每行最多可容纳50个插针,适合空间受限的应用。
    - 多功能入口选项: 提供顶部、底部和穿透式入口(-PE),灵活性强。
    - 可靠连接: 最小接触保持力达到12盎司,确保电气连接稳定可靠。
    - 表面处理多样: 多种表面处理选项,适应不同的电气特性和使用寿命要求。
    优势:
    - 提高系统可靠性: 通过可靠的电气连接,减少故障率,提高系统的整体可靠性。
    - 易于集成: 支持多种安装方式,简化组装过程,减少生产成本。
    - 广泛适用: 广泛适用于各种高密度连接需求的应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 在消费电子产品中,用于板间连接,如智能手机和平板电脑。
    - 在通信设备中,用于数据中心服务器之间的高速数据传输。
    - 在医疗设备中,用于精密仪器的信号传输。
    使用建议:
    - 鉴于高插入力的需求,带锁定夹(-LC)的选项需要手动放置,不推荐自动化设备使用。
    - 在极端温度环境下使用时,建议进行额外的热应力测试,以确保长时间稳定运行。

    5. 兼容性和支持


    - 兼容性: 该产品支持多种安装方式,包括顶部入口、底部入口和穿透式入口,与多种封装形式兼容,如管装、带卷装等。
    - 支持: 提供详细的安装指南和技术文档,如有任何问题,可联系制造商获取技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查焊接引脚是否对齐,调整装配工艺 |
    | 锁定夹无法安装 | 手动检查锁定夹是否正确装配,调整插入角度 |
    | 连接不稳定 | 检查焊接质量,确保焊点牢固可靠 |

    7. 总结和推荐


    综上所述,这款单排接触器凭借其高密度设计、多种安装方式和可靠的电气连接特性,在高密度连接需求的应用中表现出色。尽管在某些特定条件下可能需要人工干预,但其灵活性和稳定性使其成为多种应用场景的理想选择。因此,强烈推荐使用此款接触器以提升系统的稳定性和可靠性。

HLE-102-02-G-DV-PE-BE参数

参数
间距-配接 2.54mm
类型 Bottom Entry,Pass Through,Push-Pull,Receptacle
颜色 黑色
针脚数 4pin
触头镀层 - 配接
排数 2
额定电流 4.1A
触头镀层厚度 - 配接 250nm
防护等级 -
长*宽*高 5.08mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HLE-102-02-G-DV-PE-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-102-02-G-DV-PE-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-102-02-G-DV-PE-BE HLE-102-02-G-DV-PE-BE数据手册

HLE-102-02-G-DV-PE-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.093 ¥ 17.6858
50+ $ 1.672 ¥ 14.1284
100+ $ 1.3932 ¥ 11.7725
500+ $ 1.1556 ¥ 9.7648
1000+ $ 1.0476 ¥ 8.8522
2000+ $ 0.861 ¥ 7.2755
5000+ $ 0.6195 ¥ 5.2348
10000+ $ 0.4305 ¥ 3.6377
库存: 124
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.68
