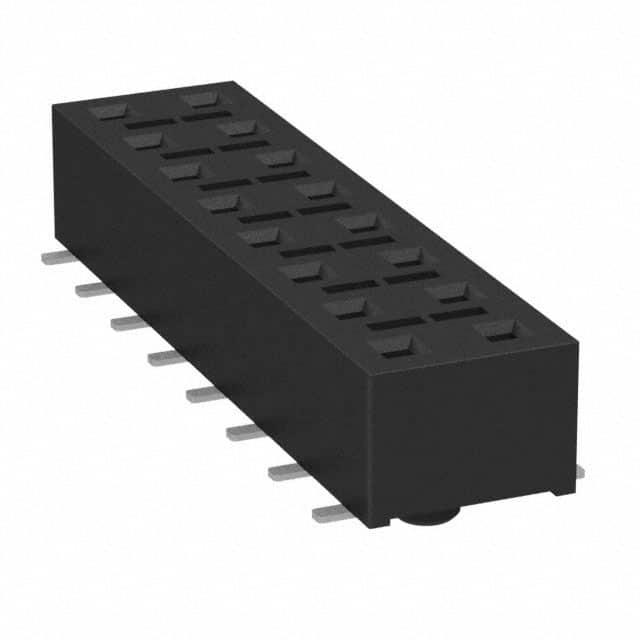

HLE-108-02-L-DV-A-K

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 16pin 4.1A 250nm 金 黑色 贴片安装
供应商型号: 200-HLE10802LDVAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-108-02-L-DV-A-K

HLE-108-02-L-DV-A-K概述


    产品简介


    本文档介绍的是由Samtec公司生产的HLE-1XX-02-XXX-DV-XX-XX-X-XX系列电子元器件。这是一种用于高性能连接器的表面贴装型(Surface Mount)产品。主要功能是提供高密度的信号传输通道,适用于多种电子设备中,如计算机、通讯设备及工业自动化系统。该产品通过独特的结构设计,保证了良好的电接触性能和机械稳定性,能够在各种恶劣环境下稳定工作。

    技术参数


    以下是该电子元器件的技术参数摘要:
    - 封装形式:双垂直(DOUBLE VERTICAL)
    - 针脚数:2至50个位置(PER ROW)
    - 间距:0.100英寸 [2.54毫米]
    - 接触材料:铍铜(BeCu)
    - 镀层选项:
    - 20µ"金在接触区
    - 3µ"金在尾部
    - 30µ"选择性金在接触区,光亮锡在尾部
    - 3µ"选择性闪光金在接触区,光亮锡在尾部
    - 10µ"选择性轻金在接触区,光亮锡在尾部
    - 30µ"重型金在接触区,3µ"金在尾部
    - 30µ"选择性金在接触区,铅锡合金在尾部(90%/10 ±5%)
    - 包装方式:管式(TUBES),带卷式(TAPE & REEL),整盘式(FULL REEL QTY)
    - 安装方式:底部进线(BOTTOM ENTRY)
    - 最大摆动量:±0.2英寸 [5.08毫米]
    - 允许的最大拔出力:12盎司
    - 接触公差:±0.005英寸 [0.13毫米]

    产品特点和优势


    HLE-1XX-02-XXX-DV-XX-XX-X-XX连接器的主要特点包括:
    - 高密度布线,适合小型化设计。
    - 良好的电气性能和机械强度,保证了长时间稳定的运行。
    - 多种镀层选项,提高了产品的可靠性和耐用性。
    - 底部进线选项增加了安装的灵活性和可靠性。
    - 支持表面贴装技术(SMT),便于自动化生产,提高了生产效率。
    这些特点使得该产品在市场上具有很强的竞争力,并且特别适合对连接器质量要求高的应用场合。

    应用案例和使用建议


    该产品在计算机、通讯设备和工业自动化系统中广泛应用。例如,在一台服务器的背板上使用该连接器,可以实现高效的数据传输和电力分配。
    使用建议:
    1. 在进行组装时,确保插入力不超过设计规范,以免损坏连接器。
    2. 由于高插入力的存在,使用–LC选项时建议采用手工装配,以避免自动化装配过程中产生的问题。
    3. 安装前,确认所有部件符合标准,特别是镀层和材料的选择,以确保长期稳定的工作性能。

    兼容性和支持


    - 兼容性:该连接器设计时充分考虑了与其他电子元件的兼容性,可以与多种标准组件配套使用。
    - 支持和维护:Samtec公司为该产品提供了详细的技术文档和支持服务。如有任何技术疑问,可以通过公司网站上的联系方式获得帮助。

    常见问题与解决方案


    - Q1:如何确定最佳的镀层选项?
    - A1:根据具体的应用需求,选择最适合的镀层选项。如果需要更高的可靠性和耐久性,可以选择30µ"选择性金在接触区,光亮锡在尾部。

    - Q2:如何处理连接器插入时的高插入力问题?
    - A2:确保在装配过程中严格按照操作规程执行,对于包含锁定片(–LC)的选项,建议采用手工装配而非自动化装配。

    总结和推荐


    总体来看,HLE-1XX-02-XXX-DV-XX-XX-X-XX是一款高性能、高可靠性的电子连接器。其高密度布线、优良的电气性能和广泛的镀层选项使其成为众多应用领域的理想选择。对于需要高性能连接器的设计者来说,这款产品值得推荐。如果您正在寻找一个可靠、高效的连接解决方案,HLE-1XX-02-XXX-DV-XX-XX-X-XX无疑是一个不错的选择。

HLE-108-02-L-DV-A-K参数

参数
颜色 黑色
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 250nm
额定电流 4.1A
防护等级 -
类型 Push-Pull,Receptacle
针脚数 16pin
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-108-02-L-DV-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-108-02-L-DV-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-108-02-L-DV-A-K HLE-108-02-L-DV-A-K数据手册

HLE-108-02-L-DV-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5765 ¥ 30.2214
28+ $ 3.157 ¥ 26.6767
56+ $ 2.8836 ¥ 24.3664
112+ $ 2.5596 ¥ 21.6286
504+ $ 2.3868 ¥ 20.1685
1008+ $ 1.995 ¥ 16.8578
2520+ $ 1.4805 ¥ 12.5102
5012+ $ 1.113 ¥ 9.4049
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.22
直接购买
加入购物车
