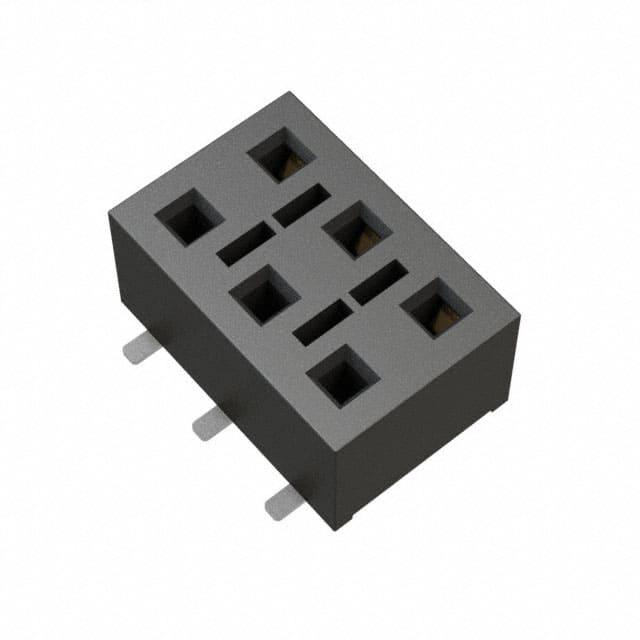

HLE-103-02-F-DV-BE-K-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p双排排母 经济型单梁排母, HLE系列, 直角, 表面
供应商型号: 2271331
供应商: 海外现货
标准整包数: 5
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-103-02-F-DV-BE-K-TR

HLE-103-02-F-DV-BE-K-TR概述


    产品简介


    本文档描述了一款名为HLE-1XX-02-XXX-DV-XX-XX-X-XX的电子元器件,这是一种用于连接器的虎斑光束插座装配件(Tiger Beam Socket Assembly)。该组件主要应用于高密度连接器和电路板之间,提供稳定可靠的电气和机械连接。它的设计符合严苛的工作环境要求,并且广泛适用于电信、数据中心、工业自动化等多个领域。

    技术参数


    - 型号: HLE-1XX-02-XXX-DV-XX-XX-X-XX
    - 定位孔数目: 2 至 50
    - 间距: 0.100 英寸 [2.54]
    - 最大摆动量: ±0.200 英寸 [5.08]
    - 材料: VECTRA E130i (UL94V-0),铍铜接触点
    - 包装方式: 管装或带卷
    - 引脚类型: 表面贴装 (SURFACE MOUNT)
    - 电镀类型: 20 微英寸金在接触区域,3 微英寸金在尾部
    - 插入力: ≥12 盎司
    - 拔出力: ≥12 盎司
    - 公差:
    - 尺寸:±.0020 英寸 [.051 毫米]
    - 角度:±3 度

    产品特点和优势


    1. 高性能连接:该组件采用了高强度材料和精密制造工艺,确保了极高的可靠性。
    2. 大范围适用性:由于其灵活的引脚配置和多种包装选项,HLE-1XX-02-XXX-DV-XX-XX-X-XX 可适应各种应用需求。
    3. 易于组装:设计有多种封装选项,使其易于在不同类型的电路板上安装。
    4. 高插入和拔出力:保证了在严苛工作条件下的长期稳定性。
    5. 良好的机械性能:能够承受较大的摆动量,增强了产品的抗干扰能力。

    应用案例和使用建议


    应用场景:
    - 数据中心:适用于高速数据传输线路,确保数据安全稳定。
    - 工业自动化:可以满足工业环境中机械振动和热冲击的要求。
    使用建议:
    1. 检查装配:确保每个插孔都正确无误地装配到电路板上。
    2. 清洁表面:使用合适的工具和方法清洁电路板和连接器的表面,避免灰尘和杂质影响电气性能。
    3. 正确焊接:在焊接过程中,确保焊锡充分填满插孔,以获得最佳电气连接。
    4. 保持防潮:使用密封袋或其他适当的防护措施保护连接器,防止潮湿环境的影响。

    兼容性和支持


    兼容性:
    - 本产品可与 SM-A10H 和 LC-08-TM-01 等其他元件配合使用。
    - 请参照手册中的详细说明进行选择和使用。
    支持服务:
    - 厂商提供详细的安装指南和技术支持,以便用户在使用过程中获得帮助。
    - 如需进一步的信息和支持,请访问 SAMTEC 官方网站并联系技术支持团队。

    常见问题与解决方案


    1. 插入力过大:可能是因为装配不当导致的。请仔细检查装配步骤,确保每个组件都正确装配。
    2. 焊接不良:焊接时应确保焊锡完全填充所有插孔,防止虚焊或冷焊现象。
    3. 接触不良:检查连接器是否安装平整,必要时调整安装角度或位置。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性
    - 易于组装
    - 多种包装选项
    - 良好的机械和电气性能
    结论:
    HLE-1XX-02-XXX-DV-XX-XX-X-XX 是一款高性能、高可靠性的电子元器件,适用于多种应用场景。在实际应用中,用户应注意正确的装配和焊接方法,以充分发挥其优异性能。我们强烈推荐该产品用于需要稳定电气连接和机械支撑的应用场合。
    本文档的全部内容属于 SAMTEC, INC. 的机密和专有信息,未经 SAMTEC, INC. 的明确书面同意,不得向未经授权的个人或实体披露或部分复制。

HLE-103-02-F-DV-BE-K-TR参数

参数
针脚数 6pin
额定电流 4.1A
排数 2
触头镀层厚度 - 配接 76nm
颜色 黑色
类型 Bottom Entry,Push-Pull,Receptacle
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
长*宽*高 7.62mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-103-02-F-DV-BE-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-103-02-F-DV-BE-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-103-02-F-DV-BE-K-TR HLE-103-02-F-DV-BE-K-TR数据手册

HLE-103-02-F-DV-BE-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
