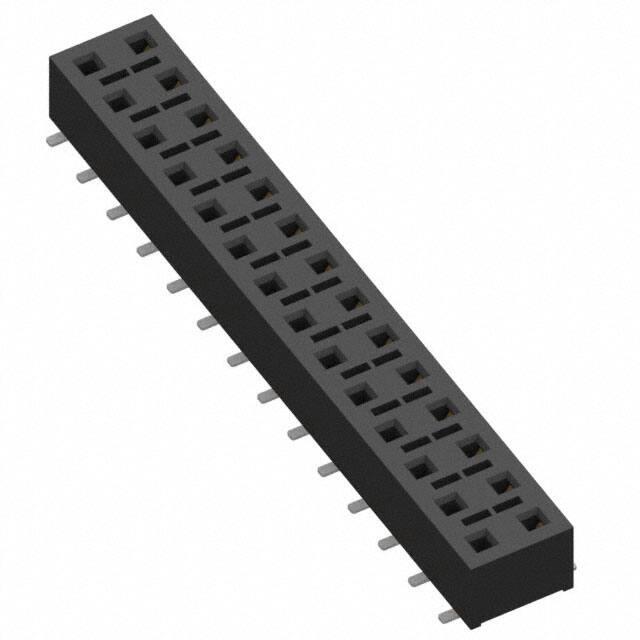

HLE-114-02-F-DV-BE-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 28pin 4.1A 76nm 金 黑色 SMD,P=2.54mm 贴片安装 35.56mm(长度)*6.6mm(高度)
供应商型号: UA-HLE-114-02-F-DV-BE-K-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-114-02-F-DV-BE-K-TR

HLE-114-02-F-DV-BE-K-TR概述


    产品简介


    HLE系列连接器是Samtec公司生产的一种高密度板对板连接器,适用于多种电子设备的应用需求。HLE连接器采用2.54mm(0.100英寸)的间距设计,广泛应用于工业自动化、医疗设备、通信系统等领域。这些连接器以其紧凑的设计和可靠的性能受到用户的青睐,能够满足高性能和严格要求的应用环境。

    技术参数


    以下是HLE连接器的技术规格表:
    | 参数名称 | 规格描述 |

    | 接触材料 | BeCu |
    | 镀层 | Au 或 Sn over 50 µ" (1.27 µm) Ni |
    | 电流承载能力 | 每个引脚4.1A(两个引脚供电时) |
    | 电压等级 | 400VAC |
    | 工作温度范围 | -55°C 至 +125°C |
    | 插入深度 | 1.78 mm (.070") 至 3.43 mm (.135"),可选底面进入或通过 |
    | 尺寸 | 2.54mm (.100") 间距 |
    | 兼容尾部选项 | -TE(穿孔顶面进入),-PE(穿孔通孔进入),-BE(底面进入)|

    产品特点和优势


    HLE连接器具有以下显著特点和优势:
    - 高可靠性:HLE连接器经过严格的测试和验证,确保在苛刻环境下长期稳定工作。
    - 紧凑设计:2.54mm间距设计使得HLE连接器非常适合需要空间优化的应用。
    - 成本效益:相比同类产品,HLE连接器提供较高的性价比,适合大规模生产使用。
    - 广泛的兼容性:可以与各种标准连接器匹配,便于组装和集成。
    - 环境适应性强:能够在-55°C至+125°C的宽温范围内稳定工作,适用于各种恶劣环境。

    应用案例和使用建议


    HLE连接器适用于工业自动化、医疗设备、通信系统等领域的多种应用场景,例如:
    - 工业自动化:在机器人控制系统中作为数据传输接口,确保稳定可靠的数据通信。
    - 医疗设备:用于精密医疗器械内部组件之间的连接,如监护仪、超声机等。
    - 通信系统:作为模块间的数据交换接口,如基站之间的连接。
    使用建议:
    - 在选择HLE连接器时,要根据实际应用的需求选择合适的尾部选项(-TE/-PE/-BE),以确保最佳安装效果。
    - 定期进行检查和维护,特别是在恶劣环境下使用时,以保持连接器的长期稳定性和可靠性。

    兼容性和支持


    HLE连接器可以与以下型号兼容:TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW。此外,Samtec公司还提供了全面的支持和服务,包括技术咨询、维修服务以及定制化的产品设计,帮助客户更好地利用这些连接器。

    常见问题与解决方案


    问题1:如何确定HLE连接器的最佳插拔次数?
    解答:根据HLE连接器的制造商提供的信息,其设计寿命通常在数千次到数万次插拔之间。具体值取决于实际使用情况和条件,如有需要,建议与Samtec联系获取更详细的信息。
    问题2:如何正确安装HLE连接器?
    解答:安装HLE连接器前,需仔细阅读技术手册中的安装指南,确保正确的插头与插座配对,并按照制造商推荐的方法进行安装。如有疑问,建议联系专业的技术支持团队获得帮助。

    总结和推荐


    总体而言,HLE系列连接器凭借其出色的可靠性、紧凑的设计和广泛的兼容性,在多种应用环境中表现出色。无论是在工业自动化、医疗设备还是通信系统中,HLE连接器都是值得信赖的选择。强烈推荐给那些寻找高质量连接解决方案的工程师和技术采购人员。

HLE-114-02-F-DV-BE-K-TR参数

参数
针脚数 28pin
触头镀层 - 配接
防护等级 -
额定电流 4.1A
类型 Bottom Entry,Push-Pull,Receptacle
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 76nm
颜色 黑色
长*宽*高 35.56mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
