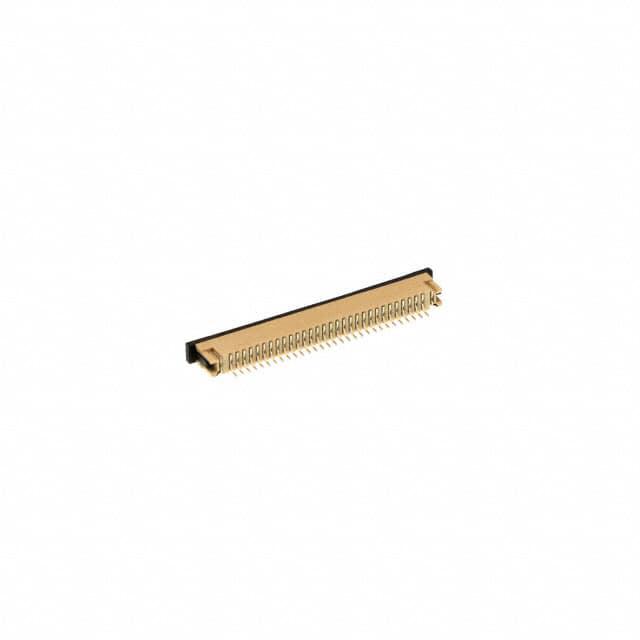

ZF1-30-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 30p FPC插座 边缘连接器, ZF1系列, 表面
供应商型号: 200-ZF13001TWT
供应商: Mouser
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF1-30-01-T-WT

ZF1-30-01-T-WT概述


    产品简介


    本手册详细介绍了SAMTEC公司的ZF1系列零插入力(Zero Insertion Force, ZIF)1mm插座,这些插座广泛应用于需要高可靠性连接的各种电子设备中。ZF1系列设计用于自动化组装,特别适合于需要高密度连接的应用场合,如消费电子、工业控制、通信设备等领域。

    技术参数


    - 材料:Housing采用LCP E130i 94-V2,接触及焊点部分采用磷青铜材质。
    - 表面处理:纯锡,哑光表面。
    - 包装:标准包装为管式(Tubing),可选带卷带式(Tape & Reel)。
    - 公差:长度公差 ±0.006英寸(1.50±0.15mm),宽度公差 ±0.002英寸(0.25±0.05mm)。
    - 最大闪亮度:允许的最大闪亮度为0.002英寸。
    - 最大注塑余料:允许的最大注塑余料为0.002英寸。
    - 最小推力:接触最小推力为6盎司。
    - 焊点保持力:焊点保持力至少为12盎司。
    - 断开凸起:断开凸起不超过0.007英寸且必须保持连接。

    产品特点和优势


    ZF1系列插座具有以下几个显著优势:
    - 零插入力设计:实现最小化的插拔力,提高使用寿命并减少磨损。
    - 高密度连接:设计紧凑,适用于高密度电路板的应用。
    - 耐用性:采用优质材料和制造工艺,确保长时间使用下的稳定性和可靠性。
    - 易用性:标准化包装和清晰的标记使得组装和维护更为简便。

    应用案例和使用建议


    - 消费电子:适合手机、平板电脑等便携设备中各种接口的连接。
    - 工业控制:在自动化生产线和机器人控制系统中用于信号传输。
    - 通信设备:应用于服务器、路由器等网络设备内部组件间的连接。
    使用建议:在组装过程中,应严格遵循手册中的尺寸和装配指南,确保各部件正确对齐和安装。对于高密度应用,建议使用专用的自动化装配设备以提高生产效率和质量。

    兼容性和支持


    ZF1系列插座的设计充分考虑了与其他电子元器件的兼容性,确保它们可以在各种不同的应用场景下正常使用。SAMTEC公司提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:如何避免在自动化装配过程中出现插针错位?
    解决方案:使用专用的定位夹具,并严格按照图纸要求进行尺寸校准。

    - 问题2:在高湿度环境下,插座容易生锈吗?
    解决方案:选用适当的防护涂层,并定期进行检查和清洁保养。

    总结和推荐


    总体来看,ZF1系列零插入力1mm插座凭借其优异的设计和可靠的性能,在多个领域的电子设备中表现出色。无论是自动化生产线还是高端消费电子产品,ZF1系列都是一大理想选择。因此,强烈推荐这一产品给需要高密度、可靠连接解决方案的用户。

ZF1-30-01-T-WT参数

参数
触头镀层
针脚数 30pin
间距 1mm
连接器/触头类型 底部
端接 焊盘
扁平柔性类型 FFC
板上高度 3mm
外壳颜色 自然色
额定电流 1.9A
长*宽*高 37mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装
