ZF5S-15-01-T-WT-K-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 15pin 自然色 2.1mm FFC 1.8A 锡 底部 SMD,P=0.5mm,卧贴 贴片安装 13.15mm(长度)*5.67mm(高度)
供应商型号: 200-ZF5S1501TWTKTR
供应商: Mouser
标准整包数: 1

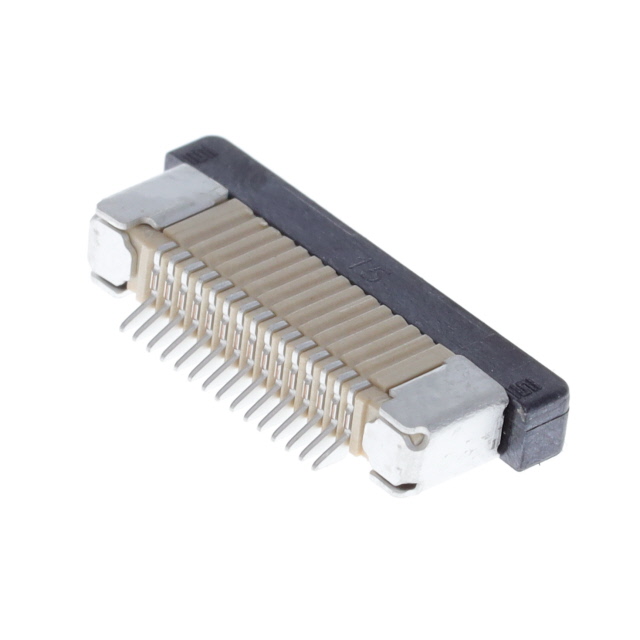

SAMTEC FFC/FPC连接器 ZF5S-15-01-T-WT-K-TR

ZF5S-15-01-T-WT-K-TR概述

    电子元器件技术手册解析:ZF5S系列零插入力插座
    本篇文档详细介绍了ZF5S系列零插入力插座(Zero Insertion Force Socket)的技术规格及其应用案例,旨在为电子工程师提供深入的产品理解及使用指南。根据技术手册中的描述,ZF5S系列插座广泛应用于多种电子产品中,具备出色的性能表现和可靠的兼容性。

    1. 产品简介


    ZF5S系列零插入力插座是Samtec公司设计的一种高精度连接器,用于需要可靠插拔的电子系统。它支持从4到50个位置的连接,采用独特的零插入力设计,减少插拔过程中的应力损伤,提高连接可靠性。主要应用场景包括计算机主板、服务器、通信设备等。

    2. 技术参数


    - 规格范围:-04至-50位置
    - 接头类型:ZF5-XX和ZF5C-XX
    - 接触材料:磷青铜、黄铜
    - 安装方式:焊接
    - 插针类型:
    - -01: 使用C-297-01-T
    - -02: 使用C-297-03-T
    - -03: 使用C-297-02-T & C-297-04-T
    - 电镀要求:纯锡,哑光处理
    - 辅助功能:Kapton垫片(仅限-01和-02接头类型)
    - 包装形式:管式、带状卷盘、满卷带状卷盘
    - 尺寸:
    - 长度:3.97 mm(0.156 in)
    - 宽度:0.96 mm(0.038 in)
    - 厚度:0.500 mm(0.0197 in)

    3. 产品特点和优势


    ZF5S系列插座的优势在于其卓越的可靠性、一致性和耐用性。其独特的零插入力设计显著减少了对接触点的机械磨损,延长了使用寿命。同时,该系列插座还提供了Kapton垫片作为辅助支撑,进一步增强了电气稳定性。此外,其灵活的包装选择也使其适用于不同的生产和应用环境。

    4. 应用案例和使用建议


    应用案例:
    - 计算机主板:ZF5S系列插座能够确保内存条和其他组件之间的可靠连接,提高系统的稳定性和数据传输速度。
    - 服务器:在数据中心环境中,高密度、高性能的连接需求使得ZF5S插座成为优选方案,确保数据传输的可靠性。
    - 通信设备:针对基站和路由器等通信设备,该系列插座能够承受高频次的插拔操作,保持长期稳定的性能表现。
    使用建议:
    - 在安装过程中,应确保插座与基板紧密贴合,以减少因接触不良引起的故障风险。
    - 对于高频率的插拔应用,定期检查插座的状态,并进行必要的清洁维护,以维持其最佳性能。
    - 在特定应用环境中,可以考虑添加额外的固定装置来增加插座的稳定性。

    5. 兼容性和支持


    ZF5S系列插座与标准的焊接到PCB的方式兼容,同时提供了多种包装选项,以适应不同的制造流程。Samtec公司为其产品提供全面的技术支持和售后保障,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - 问题:插座接触不良
    - 解决方案:检查安装是否到位,并确保所有引脚完全插入。如果有必要,重新焊接插座。
    - 问题:插拔时出现卡顿现象
    - 解决方案:检查是否有异物进入插座内部,并及时清理。必要时,可以尝试更换新的插座。
    - 问题:连接不稳定
    - 解决方案:确认插座与基板的电气连接是否良好,必要时重新安装或更换插座。

    7. 总结和推荐


    ZF5S系列零插入力插座凭借其优良的设计、卓越的性能和广泛的适用范围,在电子元器件市场上具有强大的竞争力。对于需要高可靠性的应用场景,如计算机、服务器和通信设备,ZF5S系列是一个理想的选择。尽管价格相对较高,但其带来的长期稳定性和可靠性将显著提升整个系统的性能,因此我们强烈推荐使用ZF5S系列零插入力插座。

ZF5S-15-01-T-WT-K-TR参数

参数
外壳颜色 自然色
板上高度 2.1mm
端接 焊盘
扁平柔性类型 FFC
间距 500μm
触头镀层
额定电流 1.8A
连接器/触头类型 底部
针脚数 15pin
长*宽*高 13.15mm(长度)*5.67mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

ZF5S-15-01-T-WT-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-15-01-T-WT-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-15-01-T-WT-K-TR ZF5S-15-01-T-WT-K-TR数据手册

ZF5S-15-01-T-WT-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0935 ¥ 26.1401
50+ $ 2.376 ¥ 20.0772
100+ $ 2.0196 ¥ 17.0656
500+ $ 1.7928 ¥ 15.1492
1000+ $ 1.3545 ¥ 11.4455
1700+ $ 1.3545 ¥ 11.4455
3400+ $ 1.2285 ¥ 10.3808
8500+ $ 0.9765 ¥ 8.2514
库存: 3353
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.14
