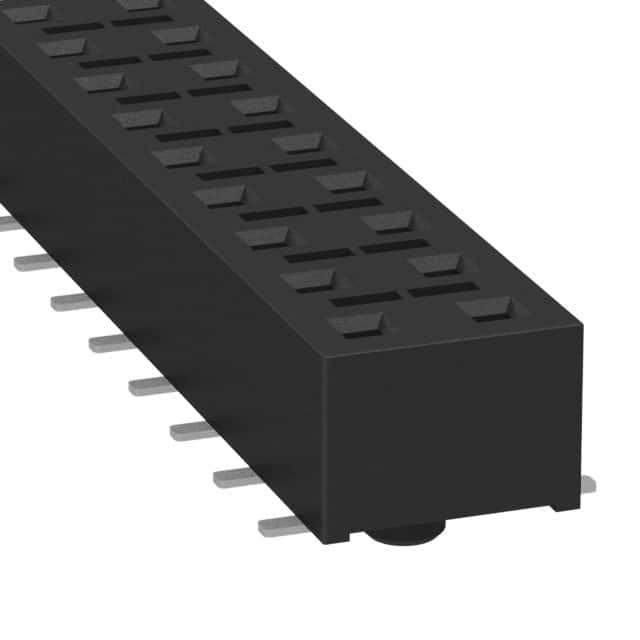

HLE-123-02-F-DV-BE-A

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 46pin 4.1A 76nm 金 黑色 SMD,P=2.54mm 贴片安装 58.42mm(长度)*5.08mm(高度)
供应商型号: 200-HLE12302FDVBEA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-123-02-F-DV-BE-A

HLE-123-02-F-DV-BE-A概述


    产品简介


    HLE系列高密度插座
    HLE系列是Samtec公司推出的一款高性能、高密度的插座产品,广泛应用于各种高速数字通信系统中。其主要功能包括提供可靠的电连接,适用于多种接口标准如TSW、MTSW、DW等。这些产品不仅具备出色的电气性能,还提供了多种安装方式和尺寸选项,满足不同应用场景的需求。

    技术参数


    | 参数 | 值 |

    | 插针数量 | 2至50个 |
    | 插位间距 | 2.54 mm (.100") |
    | 最小位置数 | 3个 |
    | 接触材料 | BeCu(铍铜) |
    | 表面处理 | Au(金)或Sn over 50 µ" (1.27 µm) Ni(镀锡镍) |
    | 电流承载能力 | 4.1 A/每针(双针供电) |
    | 电压等级 | 400 VAC |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 插入深度 | 1.78 mm (.070") 至 3.43 mm (.135"),可通过式,或2.59 mm (.102") 加上电路板厚度用于底部进入 |

    产品特点和优势


    1. 高可靠性:HLE系列采用黑液态结晶聚合物作为绝缘材料,确保长时间运行中的稳定性。
    2. 成本效益:通过优化设计,HLE系列能够为客户提供经济高效的解决方案,同时保持高性能。
    3. 广泛的兼容性:支持多种尾部选项和长度配置,可轻松集成到不同的电子系统中。
    4. 快速安装:通过多种安装方式,如自动放置和表面贴装,简化了安装流程。

    应用案例和使用建议


    应用场景
    - 服务器和存储系统:HLE系列被广泛应用于数据中心中的服务器背板,提供可靠的数据传输。
    - 工业自动化:在工业控制系统中,HLE系列用于连接传感器和控制器,实现稳定的数据交换。
    - 医疗设备:在医疗成像设备中,HLE系列用于确保图像传输的高精度和可靠性。
    使用建议
    - 在设计电路板时,应考虑插针间距和插入深度,确保插头和插座之间的良好接触。
    - 选择合适的表面处理选项,如金或镀锡镍,以提高长期使用中的抗腐蚀能力。
    - 对于需要底部进入的应用,务必选用–BE尾部选项以保证正确安装。

    兼容性和支持


    HLE系列兼容多种接头类型,如TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等。Samtec公司提供全面的技术支持,包括详细的设计指南和推荐的PCB布局。客户还可以通过官方网站获取最新的认证信息和质量保证资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座与插头无法对接 | 确认插座和插头的插位间距和插入深度是否匹配 |
    | 连接不稳定 | 检查是否有足够的接触压力,并确保正确选择表面处理选项 |
    | 电气性能不佳 | 确认插头和插座之间的接触良好,并重新检查电路设计 |

    总结和推荐


    HLE系列是一款高度可靠、成本效益高的插座产品,适用于各种高速数字通信系统。其出色的电气性能和广泛的应用范围使其在市场上具有显著的竞争优势。无论是服务器、工业自动化还是医疗设备,HLE系列都能提供稳定可靠的连接解决方案。因此,我强烈推荐使用HLE系列的产品来满足您的应用需求。

HLE-123-02-F-DV-BE-A参数

参数
排数 2
类型 Bottom Entry,Push-Pull,Receptacle
触头镀层厚度 - 配接 76nm
间距-配接 2.54mm
额定电流 4.1A
触头镀层 - 配接
颜色 黑色
防护等级 -
针脚数 46pin
长*宽*高 58.42mm(长度)*5.08mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-123-02-F-DV-BE-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-123-02-F-DV-BE-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-123-02-F-DV-BE-A HLE-123-02-F-DV-BE-A数据手册

HLE-123-02-F-DV-BE-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6815 ¥ 56.4587
27+ $ 5.6052 ¥ 47.3639
54+ $ 5.0328 ¥ 42.5272
108+ $ 4.6332 ¥ 39.1505
504+ $ 3.822 ¥ 32.2959
1008+ $ 2.772 ¥ 23.4234
2007+ $ 1.9845 ¥ 16.769
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.45
