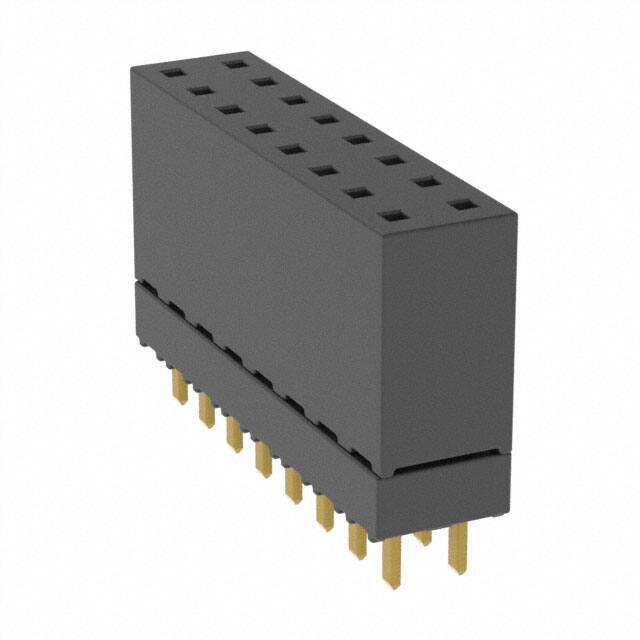

ESW-108-12-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距16p双排排母 板对板, ESW系列, 直角, 通孔安装
供应商型号: SR-ESW-108-12-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-108-12-G-D

ESW-108-12-G-D概述


    产品简介


    本手册介绍的是Samtec公司的ESQ和ESW系列插针插座,适用于多种连接应用场合。这些插针插座采用标准的2.54mm(0.100英寸)间距设计,提供标准插入力(Standard Insertion Force, SIF)和低插入力(Low Insertion Force, LIF)两种版本。它们广泛应用于PC/104模块和其他需要可靠电气连接的系统中。

    技术参数


    | 参数 | 值 |

    | 插针间距 | 2.54 mm (.100 inch) |
    | 插针长度 | 3.68 mm (.145 inch) 至 6.35 mm (.250 inch) |
    | 接触材料 | 磷青铜 |
    | 电镀选项 | 金 (Au) 或 锡 (Sn) 覆盖 50 µ" (1.27 µm) 镍 |
    | 最大电流容量(每针) | 标准 5.7 A |
    | 电压额定值 | 550 VAC |
    | 工作温度范围 | 金:-55 °C 至 +125 °C |
    锡:-55 °C 至 +105 °C |
    | 正常力 | 125克 (4.4 N) |
    | 最大循环次数 | 100 次(10 µ" (0.25 µm) 金) |

    产品特点和优势


    ESQ和ESW系列插针插座的主要特点是它们的高可靠性、广泛的适用性和优异的电气性能。这些插针插座采用了磷青铜作为接触材料,保证了良好的导电性和抗腐蚀性。同时,多种电镀选项使得它们可以适应不同的环境需求。它们具有标准插入力和低插入力两种版本,提供了更高的灵活性和用户体验。

    应用案例和使用建议


    这些插针插座在多种嵌入式系统和计算机主板上广泛应用,例如PC/104模块。为了确保最佳的连接效果,建议在安装前检查插入深度和插针位置,以避免损坏。此外,在高振动环境中使用时,应考虑增加额外的固定措施来防止松动。

    兼容性和支持


    ESQ和ESW系列插针插座与多种连接器兼容,如TSW、MTSW、EW等。对于特定客户的需求,需获得Samtec的批准并提供特定的图纸。Samtec公司为这些插针插座提供了详尽的技术支持和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 检查插针间距是否正确;确保无灰尘或污物 |
    | 插座接触不良 | 更换受损插针;重新调整接触压力 |
    | 连接器温度过高 | 确保良好的散热环境;避免过载使用 |

    总结和推荐


    总的来说,ESQ和ESW系列插针插座在电气性能、机械强度和应用灵活性方面表现优异。无论是用于工业控制还是计算平台,这些插针插座都是理想的选择。强烈推荐给需要高性能连接解决方案的工程师和技术采购人员。

ESW-108-12-G-D参数

参数
额定电流 5.2A
触头镀层 - 配接
防护等级 -
颜色 黑色
间距-配接 2.54mm
针脚数 16pin
类型 Elevated Socket,Push-Pull
排数 2
触头镀层厚度 - 配接 510nm
长*宽*高 20.83mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESW-108-12-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-108-12-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-108-12-G-D ESW-108-12-G-D数据手册

ESW-108-12-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.2625 ¥ 35.6771
100+ $ 3.625 ¥ 30.3413
500+ $ 3.225 ¥ 26.9933
1000+ $ 2.4625 ¥ 20.6111
2000+ $ 2.2 ¥ 18.414
5000+ $ 1.6875 ¥ 14.1244
库存: 4601
起订量: 73 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1783.85
