首页  >  产品百科  >  ESW-105-33-T-S

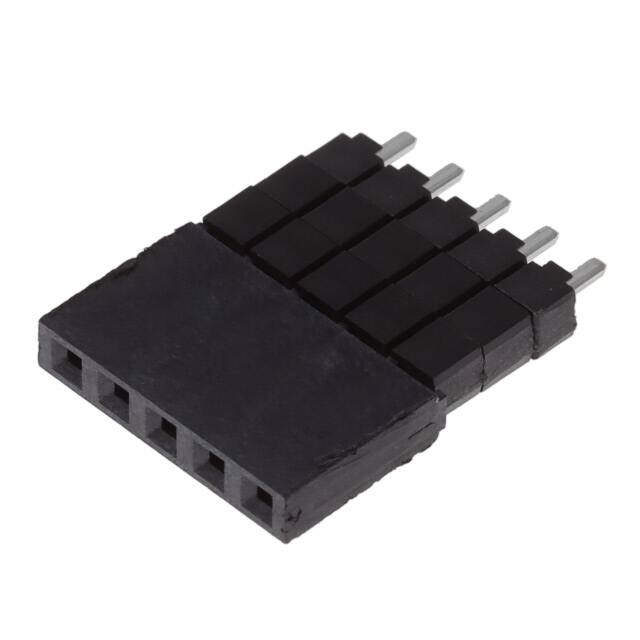

ESW-105-33-T-S

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 1 5pin 5.2A 锡 黑色 通孔安装 13.21mm(长度)*2.41mm(高度)
供应商型号: 200-ESW10533TS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-105-33-T-S

ESW-105-33-T-S概述


    产品简介


    本文介绍的是SAMTEC公司的一款高性能电子元器件——ESW系列连接器。ESW系列连接器是一种广泛应用于各类电子产品中的高密度连接解决方案,具备多种不同的规格型号以满足不同应用场景的需求。这些连接器主要用于实现信号和电源的有效传输,在通信设备、工业自动化系统、计算机硬件、消费电子产品等领域有着广泛应用。

    技术参数


    - 接触材质:磷青铜,保证良好的导电性和耐用性。
    - 插拔寿命:超过100次。
    - 接触电阻:最大值为20mΩ。
    - 绝缘电阻:最小值为1000MΩ(测试电压为500VDC)。
    - 额定电流:根据不同的接触类型和规格,额定电流范围为1A到5A。
    - 工作温度范围:-40°C到+105°C。
    - 引脚规格:
    - 标准插入力型号:C-8-X-X
    - 低插入力型号:C-17-X-X
    - 材料规格:
    - SSW:LCP,UL 94 V0,颜色:黑色
    - SSB, ESS, DSB:PBT,UL 94 V0,颜色:黑色
    - LBS:HTN,UL 94 V0,颜色:黑色

    产品特点和优势


    1. 高可靠性:经过严格测试,确保在复杂环境中依然保持稳定可靠的连接。
    2. 宽工作温度范围:能够在极端环境下正常工作,适合各种严苛的应用场合。
    3. 易于安装和维护:设计简洁,安装过程简单快捷,便于后期维护。
    4. 高密度设计:提供多种针数选择,适应于高密度电路板的需求。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:用于传感器信号的采集和传输,提升系统的可靠性和稳定性。
    - 通信设备:在高速数据传输应用中表现出色,确保数据传输的准确性和实时性。
    - 消费电子产品:如笔记本电脑、智能手机等,作为内部组件之间的连接桥梁。
    使用建议
    - 在高温或低温环境中使用时,应特别注意产品的热稳定性和冷缩效应。
    - 避免长时间暴露在潮湿或腐蚀性环境中,以延长使用寿命。
    - 定期检查连接器的磨损情况,及时更换损坏部件,确保系统正常运行。

    兼容性和支持


    - 兼容性:ESW系列连接器可以与其他品牌和型号的电子元件良好兼容,方便集成。
    - 技术支持:SAMTEC公司提供全面的技术支持服务,包括产品咨询、应用指导、故障排查等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查连接器是否正确安装,确认接触部分没有污垢或氧化物。 |
    | 连接不牢固 | 确保接触部分清洁并充分插入,适当调整连接器的位置。 |
    | 电气性能不稳定 | 检查接触部位是否有松动或损坏,必要时更换连接器。 |

    总结和推荐


    ESW系列连接器凭借其出色的电气性能、稳定的机械特性和广泛的适用范围,在多个领域得到了广泛应用。它的高效能和高可靠性使其成为众多工业和消费电子产品中的首选。总体而言,这款产品是一款值得信赖且具有高度竞争力的连接解决方案。强烈推荐在需要高密度连接器的应用场景中使用此产品。

ESW-105-33-T-S参数

参数
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Elevated Socket,Push-Pull
间距-配接 2.54mm
针脚数 5pin
防护等级 -
排数 1
额定电流 5.2A
长*宽*高 13.21mm(长度)*2.41mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESW-105-33-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-105-33-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-105-33-T-S ESW-105-33-T-S数据手册

ESW-105-33-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.426 ¥ 12.0497
50+ $ 1.023 ¥ 8.6444
100+ $ 0.814 ¥ 6.8783
500+ $ 0.648 ¥ 5.4756
1000+ $ 0.5616 ¥ 4.7455
2000+ $ 0.4968 ¥ 4.198
5000+ $ 0.378 ¥ 3.1941
10000+ $ 0.273 ¥ 2.3069
库存: 254
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.04
直接购买
加入购物车
