HLE-111-02-F-DV-BE-A

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 22pin 4.1A 76nm 金 黑色 SMD,P=2.54mm 贴片安装 27.94mm(长度)*6.6mm(高度)
供应商型号: UA-HLE-111-02-F-DV-BE-A
供应商: 海外现货
标准整包数: 1

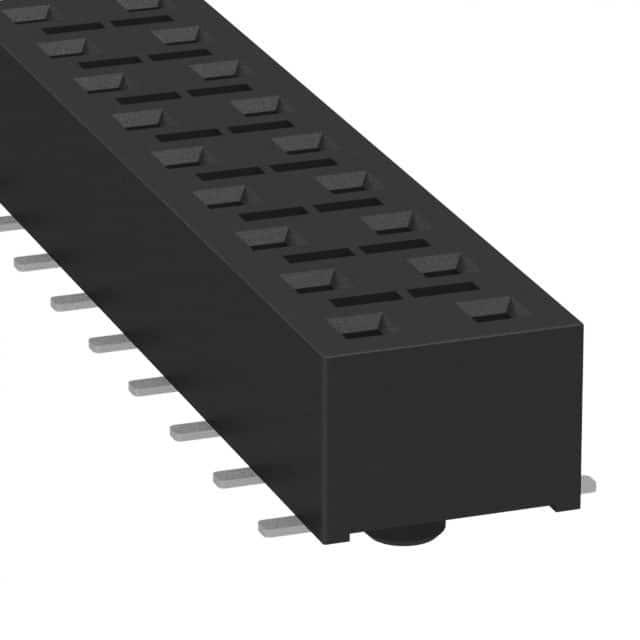

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-111-02-F-DV-BE-A

HLE-111-02-F-DV-BE-A概述

    电子元器件技术手册:HLE系列连接器

    1. 产品简介


    产品类型: HLE系列连接器
    主要功能: 高效、可靠的电连接,适用于广泛的电子应用
    应用领域: 计算机、电信、工业控制、消费电子、医疗设备等领域

    2. 技术参数


    - 外壳材料: 黑色液态晶体聚合物
    - 接触材料: 白铜
    - 镀层: Au 或 Sn 过 50 µ" (1.27 µm) Ni
    - 电流承载能力: 4.1 A/针(双针供电)
    - 电压承载能力: 400 VAC
    - 工作温度范围: -55 °C 至 +125 °C
    - 插入深度: 1.78 mm (.070") 至 3.43 mm (.135"),穿通式;或 2.59 mm (.102") 最小值加板厚
    - 镀层选项:
    - `-F`:接触部位镀金,尾部镀光锡
    - `-L`:接触部位镀10 µ" (0.25 µm) 金,尾部镀光锡
    - 防错插设计: 可选锁紧卡扣 (`-LC`)
    - 包装: 可选带卷盘包装 (`-TR`)

    3. 产品特点和优势


    - 高可靠性: 采用高导电材料和先进的镀层技术,确保长期稳定运行。
    - 宽温度范围: 在极端环境下仍能保持优异性能。
    - 多种选择: 提供多种镀层、尾部选项,满足不同应用需求。
    - 兼容性强: 可与多种类型的连接器匹配使用,如TSW, MTSW, DW等。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化设备中用于信号传输
    - 医疗设备中用于数据传输和电源供给
    - 使用建议:
    - 在选择连接器时,根据具体应用环境选择合适的镀层和包装形式。
    - 确保安装过程符合手册中的建议步骤,以保证最佳连接效果。

    5. 兼容性和支持


    - 兼容性: 可与TSW, MTSW, DW, EW, ZW, TLW, TSM, MTLW, HW等多种类型的连接器配合使用。
    - 厂商支持: 提供详尽的技术文档和售后服务,确保客户可以及时获得所需的支持。

    6. 常见问题与解决方案


    - 问题: 插拔过程中出现连接不牢固的情况
    解决方案: 检查是否正确选择了锁紧卡扣(`-LC`)并确保安装到位。
    - 问题: 插拔过程中接触电阻异常
    解决方案: 确认选用正确的镀层选项(`-F`或`-L`),并检查表面清洁度。

    7. 总结和推荐


    总结: HLE系列连接器凭借其高可靠性、宽温度适应性和多种可选配置,在各类应用场景中表现出色。其出色的机械和电气性能使其成为众多领域的首选产品。
    推荐: 鉴于HLE系列连接器的多功能性和可靠性,我们强烈推荐在各种严苛环境下使用此系列产品,特别是在对可靠性和寿命要求较高的场合。

HLE-111-02-F-DV-BE-A参数

参数
触头镀层 - 配接
针脚数 22pin
间距-配接 2.54mm
防护等级 -
类型 Bottom Entry,Push-Pull,Receptacle
额定电流 4.1A
颜色 黑色
触头镀层厚度 - 配接 76nm
排数 2
长*宽*高 27.94mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-111-02-F-DV-BE-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-111-02-F-DV-BE-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-111-02-F-DV-BE-A HLE-111-02-F-DV-BE-A数据手册

HLE-111-02-F-DV-BE-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
