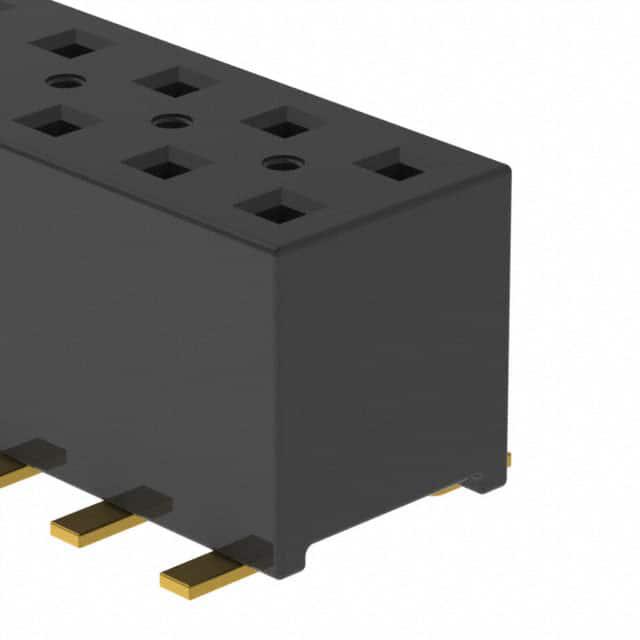

TLE-105-01-G-DV-P-TR

厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 2mm 2 10pin 3.2A 250nm 金 黑色 SMD,P=2mm 贴片安装 10mm(长度)*5.56mm(高度)
供应商型号: TLE-105-01-G-DV-P-TR
供应商: 国内现货
标准整包数: 750
SAMTEC 矩形连接器 - 针座 - 插座/母插口 TLE-105-01-G-DV-P-TR

TLE-105-01-G-DV-P-TR概述

    TLE Series Electronic Connector: Comprehensive Technical Overview

    1. 产品简介


    TLE系列是高可靠性、成本效益的插座连接器,适用于多种电子设备。它采用了先进的Tiger BeamTM触点设计,提供微间距连接能力(2.00毫米),特别适合通过应用。主要型号包括TLE–135–01–G–DV、TLE–107–01–G–DV和TLE–115–01–G–DV。这些连接器广泛应用于需要高密度连接和可靠性的场合,例如通讯设备、计算机主板、工业自动化系统等。

    2. 技术参数


    - 针数: 2到50
    - 接触材料: 磷青铜
    - 绝缘材料: 黑色液晶聚合物
    - 电镀: Au过50 µ" (1.27 µm) Ni
    - 电流承载能力: 每针3.2 A(双针供电)
    - 操作温度范围: -55°C至+125°C
    - 插入深度: 2.08毫米至4.37毫米(带0.38毫米的抹擦量)
    - 环境兼容性: RoHS合规

    3. 产品特点和优势


    TLE系列连接器的优势在于其独特的Tiger BeamTM触点设计,能够在高密度连接中保持低接触电阻和高可靠性。此外,它具有出色的焊接能力和防焊料流动特性,能够在各种恶劣环境中稳定运行。该系列产品还提供了多种选项,如对位销(Alignment Pin)和金属贴装垫(Metal Pick & Place Pad),进一步提高了安装的灵活性和精度。

    4. 应用案例和使用建议


    TLE系列连接器常用于需要高密度和可靠连接的应用,如服务器背板、数据中心设备和网络交换机。为了确保最佳性能,在安装过程中建议仔细校准每个连接点,以避免因安装不当导致的信号干扰。对于多通道应用,应注意平衡各连接点的负载分布,确保每个连接器均能承受同等的机械应力。

    5. 兼容性和支持


    TLE系列连接器可与多种Samtec品牌的其他产品兼容,如TMMH、TMM、MTMM、MMT、TW、LTMM、ZLTMM、TCMD、TSH等。此外,制造商还提供详尽的技术文档和支持服务,帮助客户顺利完成安装和调试过程。

    6. 常见问题与解决方案


    - 问题1: 插入时感觉阻力过大。
    - 解决方法: 检查插针与插座是否完全对齐,必要时可以使用专用工具辅助插入。

    - 问题2: 信号传输不稳定。
    - 解决方法: 重新校正连接器位置,确保所有引脚正确对齐并紧密接触。

    - 问题3: 插座在高温环境下失效。
    - 解决方法: 检查是否遵循正确的安装指南,确保温度不超过规定的工作范围。

    7. 总结和推荐


    综上所述,TLE系列电子连接器凭借其卓越的可靠性和成本效益,在众多高性能应用中表现出色。无论是对信号完整性有严格要求的服务器背板还是需要长期稳定工作的工业控制系统,TLE系列都是理想的选择。强烈推荐给需要高密度连接且追求高品质的用户。

TLE-105-01-G-DV-P-TR参数

参数
额定电流 3.2A
防护等级 -
针脚数 10pin
类型 Pass Through,Push-Pull,Receptacle
间距-配接 2mm
排数 2
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
颜色 黑色
长*宽*高 10mm(长度)*5.56mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
