首页  >  产品百科  >  HLE-108-02-S-DV-PE

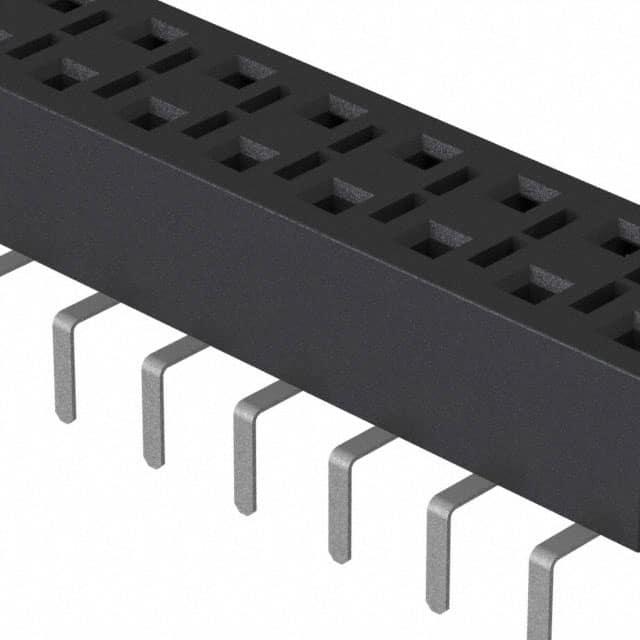

HLE-108-02-S-DV-PE

厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 2 16pin 4.1A 760nm 金 黑色 通孔安装 20.32mm(长度)*7.62mm(高度)
供应商型号: Q-HLE-108-02-S-DV-PE
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-108-02-S-DV-PE

HLE-108-02-S-DV-PE概述

    HLE Series High-Density Connectors: Technical Overview

    1. 产品简介


    HLE系列高密度连接器(HLE Series)是一种适用于各种工业和消费电子应用的高性能电连接器。它采用黑液态结晶聚合物(Liquid Crystal Polymer, LCP)作为绝缘材料,铍铜(BeCu)作为接触材料,并提供镀金(Au)或镀锡(Sn)工艺,确保可靠的电气性能。这些连接器具备坚固耐用的特点,能够承受宽泛的工作温度范围,并且符合RoHS标准。

    2. 技术参数


    HLE系列连接器的主要技术规格如下:
    - 插针数: 2到50个插针,可根据具体型号选择不同的插针数量。
    - 接触材料: 镀金或镀锡。
    - 绝缘材料: 黑色液态结晶聚合物(LCP)。
    - 电流承载能力: 每个插针可承载最大4.1安培的电流。
    - 电压等级: 最大电压承受能力为400伏交流电(VAC)。
    - 工作温度范围: 从-55°C至+125°C。
    - 包装选项: 支持带卷(Tape & Reel)包装,最多容纳29个位置。
    - 防焊盘类型: 包含多种类型的防焊盘,如底入式(Bottom Entry)、通孔顶入式(Through-hole Top Entry)等。
    - 认证: 符合RoHS标准,确保环保。

    3. 产品特点和优势


    HLE系列连接器的主要优势包括:
    - 高密度设计: 具备紧凑的设计,能够在有限的空间内实现更多的连接点。
    - 卓越的电气性能: 高达4.1安培的电流承载能力和400伏的电压等级使其成为各种高要求应用的理想选择。
    - 广泛的适用性: 多种插针数和防焊盘类型使其能够适应各种不同场景的需求。
    - 坚固耐用: 能够在极端环境下正常工作,适应-55°C至+125°C的工作温度范围。
    - 环保: 符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    HLE系列连接器广泛应用于工业自动化、汽车电子、通信设备等领域。例如,在工业自动化中,这些连接器可用于控制系统的信号传输;在汽车电子中,它们可用于车载娱乐系统、导航系统等。为了确保最佳性能,建议在安装过程中使用正确的防焊盘类型,并根据具体应用场景选择合适的插针数。

    5. 兼容性和支持


    HLE系列连接器具有广泛的兼容性,可以与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等多种型号的连接器适配。制造商Samtec提供了详尽的技术文档和CAD模型下载,以帮助客户更好地理解和使用这些产品。此外,Samtec还提供了技术支持和售后服务,确保客户的使用体验。

    6. 常见问题与解决方案


    - 问题1: 插针数如何选择?
    - 解决方案: 根据具体应用场景和信号传输需求来确定所需的插针数。
    - 问题2: 如何处理过高的焊接应力?
    - 解决方案: 使用适当的防焊盘类型和合适的焊接工艺,如选择底部进入(Bottom Entry)防焊盘以减少应力。
    - 问题3: 如何进行清洁维护?
    - 解决方案: 可以使用专用的电子清洁剂或压缩空气进行清洁,确保连接器保持良好的接触性能。

    7. 总结和推荐


    HLE系列高密度连接器凭借其高可靠性、宽温范围和多样的应用场景,已经成为市场上备受推崇的产品之一。其独特的设计和出色的电气性能使其适用于多种高要求的应用场景。因此,我们强烈推荐使用HLE系列连接器,尤其是对于需要在恶劣环境下工作的系统来说,这将是理想的选择。

HLE-108-02-S-DV-PE参数

参数
颜色 黑色
触头镀层 - 配接
间距-配接 2.54mm
类型 Pass Through,Push-Pull,Receptacle
防护等级 -
额定电流 4.1A
排数 2
触头镀层厚度 - 配接 760nm
针脚数 16pin
长*宽*高 20.32mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLE-108-02-S-DV-PE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-108-02-S-DV-PE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-108-02-S-DV-PE HLE-108-02-S-DV-PE数据手册

HLE-108-02-S-DV-PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.3535 ¥ 52.734
50+ $ 5.509 ¥ 45.7251
100+ $ 4.7249 ¥ 39.2168
500+ $ 3.2813 ¥ 27.2348
1000+ $ 2.8852 ¥ 23.9473
2500+ $ 2.1091 ¥ 17.5057
9912+ $ 1.3411 ¥ 11.1309
26775+ $ 1.2586 ¥ 10.4467
57893+ $ 1.1521 ¥ 9.5622
库存: 100
起订量: 37 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1318.35
