ZF5S-30-02-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 边缘连接器, ZF1系列, 表面
供应商型号: SR-ZF5S-30-02-T-WT
供应商: 海外现货
标准整包数: 1

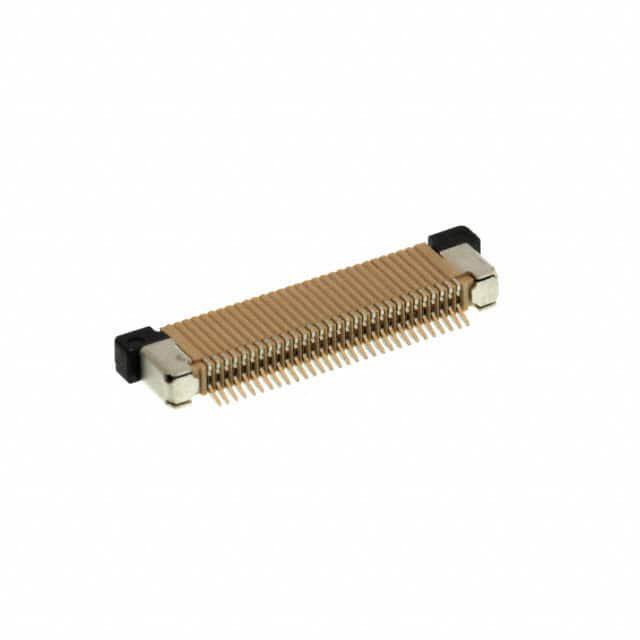

SAMTEC FFC/FPC连接器 ZF5S-30-02-T-WT

ZF5S-30-02-T-WT概述

    电子元器件技术手册:ZF5S-XX-XX-X-WT-X-XX
    本文档包含SAMTEC, Inc.保留的所有设计、制造、复制、使用、专利权和销售权的相关机密和专有信息。未经SAMTEC, Inc.的书面同意,不得披露本文件或其部分内容,亦不得以任何形式复制、转移或合并至其他项目。

    1. 产品简介


    ZF5S-XX-XX-X-WT-X-XX是一款零插入力(Zero Insertion Force,ZIF)连接器组件,适用于0.5毫米间距的应用场景。该产品具有多种位置数选择,涵盖从4到50个位置,能够满足不同电路板的需求。连接器由不同的引脚风格和镀层规格组成,提供了广泛的应用灵活性。此外,该连接器还具备焊料片安装选项,增强了其结构强度和可靠性。

    2. 技术参数


    - 位置数量:4至50个位置
    - 引脚风格:
    - -01:C-297-01-T
    - -02:C-297-03-T
    - -03:C-297-02-T和C-297-04-T
    - 镀层:纯锡,哑光表面
    - 焊料片:WT-60-01-T
    - 厚度公差:±0.004毫米
    - 封装方式:管装、带卷式、全带卷式
    - 额定载荷:最小推入力为6盎司
    - 兼容材料:耐高温材料,适用于工业级应用
    - 环境适应性:适用于标准工作温度范围内的应用场景

    3. 产品特点和优势


    - 零插入力设计:独特的零插入力技术确保了低插入力和减少接触点磨损,从而延长连接器的使用寿命。
    - 高可靠性:采用优质的材料和先进的工艺,确保在各种恶劣环境下保持高性能。
    - 多配置选项:提供多种引脚风格和镀层选择,可根据具体需求进行定制。
    - 兼容多种包装形式:支持管装、带卷式及全带卷式等多种包装形式,便于生产和存储。
    - 环保无铅:采用纯锡镀层,符合RoHS标准,适用于绿色制造需求。

    4. 应用案例和使用建议


    ZF5S-XX-XX-X-WT-X-XX连接器适用于多种应用场景,如高速数据传输接口、电源管理电路和传感器模块等。例如,在高速通信设备中,该连接器可以用于连接主板与扩展卡,确保信号传输的稳定性和可靠性。
    使用建议:
    - 确保插针方向正确,避免错误安装导致的接触不良。
    - 定期检查连接器插针状态,防止过度弯曲或折断。
    - 根据具体需求选择合适的包装形式,便于生产和运输。

    5. 兼容性和支持


    ZF5S-XX-XX-X-WT-X-XX连接器与其他SAMTEC系列的产品兼容,可直接应用于现有的电子系统中。SAMTEC公司提供全面的技术支持和服务,包括技术文档、样品测试和定制开发,确保用户能够轻松地集成和使用该产品。

    6. 常见问题与解决方案


    - 问题1:插入时感觉力不足。
    - 解决方案:检查引脚方向是否正确,确保使用适当的工具进行插拔操作。

    - 问题2:接触电阻不稳定。
    - 解决方案:清洁连接器插针,去除灰尘和污垢,确保良好的电接触。

    - 问题3:插针弯曲或折断。
    - 解决方案:轻柔操作,避免强行插入或拔出,定期检查插针状态。

    7. 总结和推荐


    ZF5S-XX-XX-X-WT-X-XX是一款设计精良、性能稳定的零插入力连接器。其零插入力设计显著提高了连接的可靠性和耐用性,且拥有多种配置选项和兼容性,适用于广泛的工业和消费电子产品。我们强烈推荐此产品用于需要高可靠性连接的应用场景。
    SAMTEC公司致力于提供高品质的产品和技术支持,通过此次深入解析,相信读者对ZF5S-XX-XX-X-WT-X-XX连接器有了全面的了解。我们期待这一产品能在您的项目中发挥重要作用。

ZF5S-30-02-T-WT参数

参数
连接器/触头类型 底部
扁平柔性类型 FFC
额定电流 1.8A
外壳颜色 自然色
端接 焊盘
针脚数 30pin
板上高度 2.1mm
触头镀层
间距 500μm
长*宽*高 20.65mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF5S-30-02-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-30-02-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-30-02-T-WT ZF5S-30-02-T-WT数据手册

ZF5S-30-02-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.5125 ¥ 21.4316
500+ $ 2.2375 ¥ 19.0859
1000+ $ 1.7 ¥ 14.501
2000+ $ 1.525 ¥ 13.0083
5000+ $ 1.175 ¥ 10.0228
库存: 340
起订量: 122 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2143.16
