ZF5S-10-03-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 10pin 黑色 4.87mm FFC 1.8A 锡 底部 贴片安装 10.65mm(长度)*3.02mm(高度)
供应商型号: 200-ZF5S1003TWTTR
供应商: Mouser
标准整包数: 1

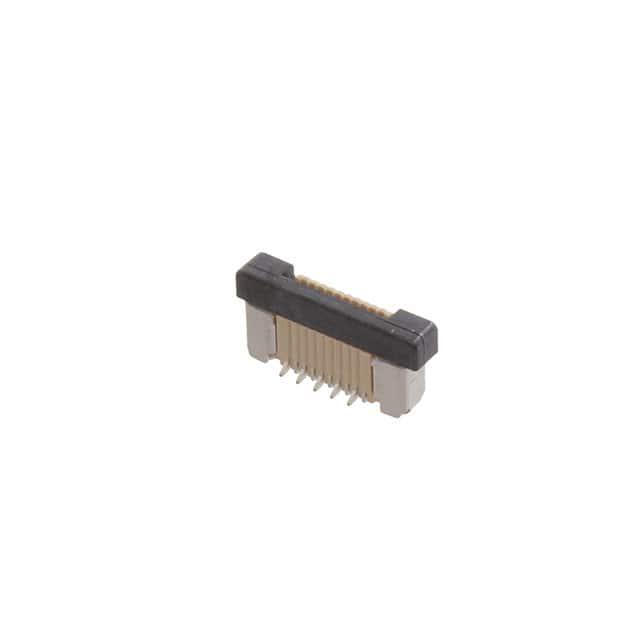

SAMTEC FFC/FPC连接器 ZF5S-10-03-T-WT-TR

ZF5S-10-03-T-WT-TR概述


    产品简介


    ZF5S系列是Samtec公司生产的一种扁平柔性电缆(FFC)插座,主要用于实现柔性电缆与电路板之间的可靠连接。这些插座采用焊接引脚设计,旨在提供坚固耐用的连接方式,适用于需要高度稳定性的场合。主要应用于消费电子、通信设备、计算机硬件以及任何需要高密度、紧凑型连接解决方案的领域。

    技术参数


    - 接插针间距:0.50 mm (.0197")
    - 额定电流:每针1.8A(单针供电)
    - 工作温度范围:-55°C至+105°C
    - 绝缘材料:天然LCP
    - 接触材料:磷青铜
    - 电镀:锡镀层覆盖50微英寸(1.27微米)镍
    - 焊盘材质:磷青铜
    - 电气特性:
    - 接插针数目可选:10, 15, 20, 25, 30, 40, 43, 50
    - 引脚直径:3.00 mm (.118")
    - 机械特性:
    - 表面贴装:SMT
    - 焊盘平面度最大允许值:0.10 mm (.004")(10-30个引脚)
    - 0.15 mm (.006")(40-50个引脚)
    - 环保特性:符合RoHS标准

    产品特点和优势


    - 坚固耐用的连接:焊接引脚确保了高可靠性连接,特别适合于工业环境中的应用。
    - 宽泛的工作温度范围:-55°C至+105°C的工作温度使其适应各种严苛的环境。
    - 高电流承载能力:每个接插针可以承载高达1.8A的电流,满足多种高电流需求的应用。
    - 符合RoHS标准:环保设计,适用于对环保要求较高的应用领域。
    - 多样化的型号选择:提供了不同数量的接插针,满足不同的设计需求。

    应用案例和使用建议


    ZF5S系列广泛应用于消费电子产品、通信设备及计算机硬件等领域。例如,在便携式医疗设备中,这种插座可以确保信号传输的稳定性。为了更好地发挥其优势,建议在设计时仔细考虑接插针的排列和布线布局,以减少电磁干扰并提高信号完整性。此外,在高电流应用中,确保正确的电流分配,避免过热现象的发生。

    兼容性和支持


    - 兼容性:ZF5S系列与多种柔性电缆相兼容,能够满足不同应用场景的需求。
    - 支持服务:制造商提供详尽的技术文档和支持,包括推荐的PCB布局和详细的规格说明。若有客户特定需求,需通过官方渠道申请批准并形成相应图纸。

    常见问题与解决方案


    - 问题:柔性电缆插入后不稳固。
    - 解决办法:检查电缆插入是否到位,并确认引脚的正确安装和定位。
    - 问题:焊接引脚损坏。
    - 解决办法:检查焊接工艺,确保焊接温度和时间控制得当,避免过度加热导致损坏。
    - 问题:接插后信号质量不佳。
    - 解决办法:检查布线布局,减少电磁干扰,确保良好的接地和屏蔽。

    总结和推荐


    ZF5S系列FFC插座以其坚固耐用的焊接引脚设计、高电流承载能力和宽泛的工作温度范围,成为一种优秀的柔性电缆连接解决方案。它在多种应用领域的表现都十分出色,特别是在需要高可靠性和紧凑设计的场合。鉴于其卓越的技术特性和广泛的适用性,强烈推荐此产品用于相关电子设计项目。

ZF5S-10-03-T-WT-TR参数

参数
针脚数 10pin
外壳颜色 黑色
间距 500μm
端接 焊盘
板上高度 4.87mm
扁平柔性类型 FFC
额定电流 1.8A
触头镀层
连接器/触头类型 底部
长*宽*高 10.65mm(长度)*3.02mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZF5S-10-03-T-WT-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-10-03-T-WT-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-10-03-T-WT-TR ZF5S-10-03-T-WT-TR数据手册

ZF5S-10-03-T-WT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6565 ¥ 22.4474
50+ $ 2.0304 ¥ 17.1569
100+ $ 1.728 ¥ 14.6016
500+ $ 1.5336 ¥ 12.9589
975+ $ 1.491 ¥ 12.599
1950+ $ 1.155 ¥ 9.7598
4875+ $ 1.0395 ¥ 8.7838
9750+ $ 0.8085 ¥ 6.8318
库存: 925
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.44
