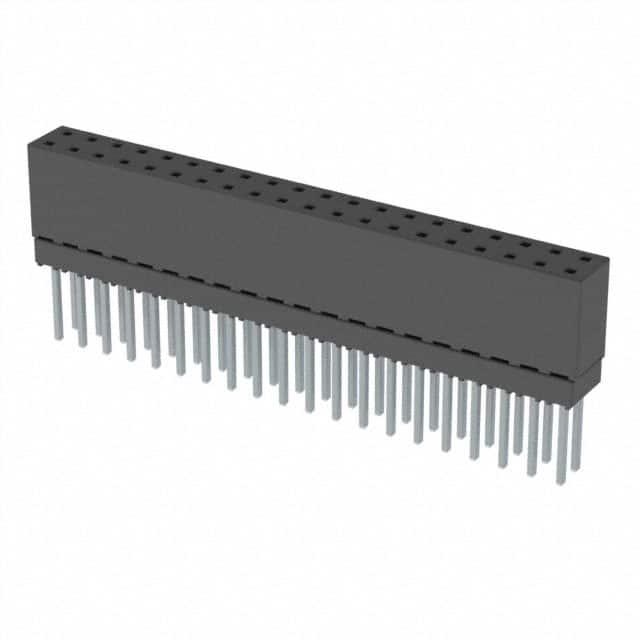

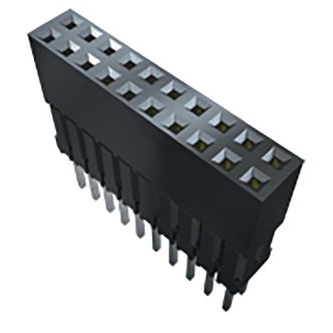

ESQ-120-13-L-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距40p双排排母 板对板, ESQ系列, 直角, 通孔安装
供应商型号: ET-2779444
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-120-13-L-D

ESQ-120-13-L-D概述

    电子元器件技术手册

    1. 产品简介


    本技术手册介绍的是Samtec公司生产的ESQ系列电子连接器。这些连接器主要用于电子设备的内部连接,提供高效、可靠的信号传输。产品具有多行、多位置的特点,适用于多种不同的应用场景,如电信、计算机网络和工业自动化等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 材料 | 绝缘体:LCP,UL 94 V0;接触材料:磷青铜(Phos Bronze) |
    | 尺寸 | 单个位置尺寸:0.100英寸(2.54毫米) |
    | 位数范围 | 1至36个位置 |
    | 接触镀层选项 | 金镀层(20μ"金在接触区,3μ"金尾部),哑光锡镀层(仅接触和尾部),选择性金镀层(30μ"金在接触区,哑光锡尾部) |
    | 极化 | 可选 |
    | 安装方式 | 单排(单个位置)、双排、三排 |
    | 引脚样式 | 平方引脚、锁引脚(可选) |
    | 最大摆动角度 | ±2°最大(任意方向) |

    3. 产品特点和优势


    1. 高可靠性:采用磷青铜材料作为接触部分,确保长期稳定性和耐久性。
    2. 多排设计:支持单排、双排和三排配置,满足不同复杂度的连接需求。
    3. 多样化的镀层选项:提供多种镀层选择,以适应不同应用环境的要求。
    4. 极化功能:增加插拔操作的安全性,避免误插入导致的损坏。

    4. 应用案例和使用建议


    应用案例:电信基站的内部连接、服务器机箱间的信号传输等。
    使用建议:
    - 在安装过程中,需注意确保每个连接器的位置正确无误。
    - 对于高密度应用,可以考虑使用三排设计,但需注意摆动角度限制。
    - 根据具体应用需求选择合适的镀层类型,以获得最佳性能。

    5. 兼容性和支持


    - 兼容性:该系列产品可与其他标准电子设备兼容。
    - 技术支持:Samtec公司提供全面的技术支持,包括产品文档、安装指南和技术咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装后接触不良 | 检查接触表面是否有氧化或杂质,必要时进行清洁。 |
    | 插头和插座之间无法对准 | 确保两个部件的极化标记一致。 |
    | 高温环境下工作不正常 | 选用适合高温环境的镀层选项,如30μ"选择性金镀层。|

    7. 总结和推荐


    综合评估:
    - ESQ系列连接器凭借其多排设计、多样化镀层选项和高可靠性,成为电信、计算机网络和工业自动化领域的理想选择。
    - 极高的耐用性和灵活性使其在严苛环境中表现出色,且提供了良好的电气性能。
    推荐:
    - 强烈推荐给需要可靠信号传输和高密度连接的应用场合。对于追求高性能和耐用性的用户来说,ESQ系列是值得信赖的选择。

ESQ-120-13-L-D参数

参数
类型 Elevated Socket,Push-Pull
触头镀层 - 配接
防护等级 -
颜色 黑色
针脚数 40pin
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
额定电流 5.7A
排数 2
长*宽*高 50.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
