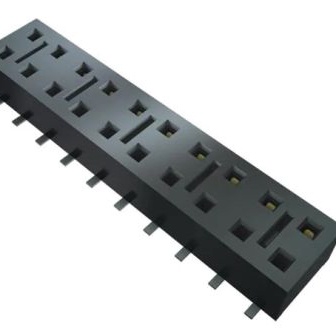

HLE-105-02-S-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排母 经济型单梁排母, HLE系列, 直角, 表面
供应商型号: 200-HLE10502SDVKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-105-02-S-DV-K-TR

HLE-105-02-S-DV-K-TR概述


    产品简介


    本文介绍的是由Samtec公司生产的HLE-1XX-02-XXX-DV系列电子元器件。该产品属于Tiger Beam Socket Assembly类型,主要应用于高性能连接器领域。其核心功能是通过提供高可靠性、高精度的电气连接接口,支持多种电子设备之间的数据传输和电源分配。

    技术参数


    以下是HLE-1XX-02-XXX-DV系列的主要技术规格:
    - 接线方式:表面贴装(Surface Mount)。
    - 连接针数:可选择从2到50个位置。
    - 插拔力:-LC、-A及接触部分的最小拉出力为12盎司。
    - 材料:插座体采用Vectra E130i,具有UL94V-0阻燃等级;接触部分采用铍铜(BeCu)。
    - 镀层选项:
    - G: 接触区域20微英寸金,尾部3微英寸。
    - S: 接触区域选择性金,表面钝化锡。
    - F: 接触区域选择性闪光金,表面钝化锡。
    - L: 接触区域轻质金,表面钝化锡。
    - H: 接触区域重金,尾部3微英寸。
    - STL: 接触区域30微英寸选择性金,锡铅合金(90%/10%±5%)。
    - SM: 接触区域30微英寸选择性金,表面钝化锡。
    - FM: 接触区域3微英寸选择性闪光金,表面钝化锡。
    - LM: 接触区域10微英寸轻质金,表面钝化锡。

    - 允许的最大偏差:各维度公差分别为:
    - 十分位:±0.01英寸(±0.3毫米)
    - 百分位:±0.005英寸(±0.13毫米)
    - 千分位:±0.002英寸(±0.051毫米)

    产品特点和优势


    HLE-1XX-02-XXX-DV系列连接器具备以下几个显著的优势:
    1. 高可靠性:接触点采用优质材料和先进工艺,确保长期稳定的电气连接。
    2. 高密度设计:支持从2到50个位置的连接针数,满足不同需求。
    3. 多种镀层选项:提供多种镀层选择以适应不同的应用场景和要求。
    4. 表面贴装技术:简化安装过程,提高生产效率。
    5. 多功能接口:具备多种附加功能选项,如底部进入、锁定夹、自动放置等,增加灵活性。

    应用案例和使用建议


    HLE-1XX-02-XXX-DV系列广泛应用于各种高性能电子设备中,例如服务器、通信设备和高端计算机系统等。为了最大限度发挥其优势,在实际应用中建议:
    1. 选择合适的镀层:根据具体应用场景选择最适合的镀层类型。
    2. 合理安排布局:考虑电路板的空间限制,避免过密布局。
    3. 注意插拔操作:避免过度用力,防止损伤连接器。
    4. 保持清洁:定期清理可能影响接触可靠性的灰尘或污染物。

    兼容性和支持


    该产品兼容大多数标准表面贴装设备。Samtec公司为其提供了全面的技术支持,包括但不限于产品手册、安装指南和故障排除手册。如有需要,可以联系官方技术支持获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入或拔出时阻力过大 | 检查是否符合安装规范,调整安装角度或检查是否有杂质 |
    | 连接不稳定 | 确认所选镀层是否符合要求,检查接触点是否受损 |
    | 设备无法正常启动 | 检查所有连接器是否正确安装,重新焊接 |

    总结和推荐


    总体而言,HLE-1XX-02-XXX-DV系列连接器凭借其高可靠性、灵活性以及广泛的适用性,在众多高性能电子设备中表现出色。我们强烈推荐这一系列连接器用于需要高度可靠电气连接的应用场合。无论是对于研发人员还是生产制造商,这都是一个值得信赖的选择。

HLE-105-02-S-DV-K-TR参数

参数
触头镀层 - 配接
类型 插座
颜色 黑色
针脚数 10pin
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
额定电流 4.1A
防护等级 -
排数 2
长*宽*高 12.7mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 支架安装,贴片安装
应用等级 工业级
零件状态 在售

HLE-105-02-S-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-105-02-S-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-105-02-S-DV-K-TR HLE-105-02-S-DV-K-TR数据手册

HLE-105-02-S-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4845 ¥ 29.444
100+ $ 2.9268 ¥ 24.7315
625+ $ 2.5305 ¥ 21.3827
1250+ $ 2.2995 ¥ 19.4308
2500+ $ 1.8165 ¥ 15.3494
5000+ $ 1.344 ¥ 11.3568
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.44
