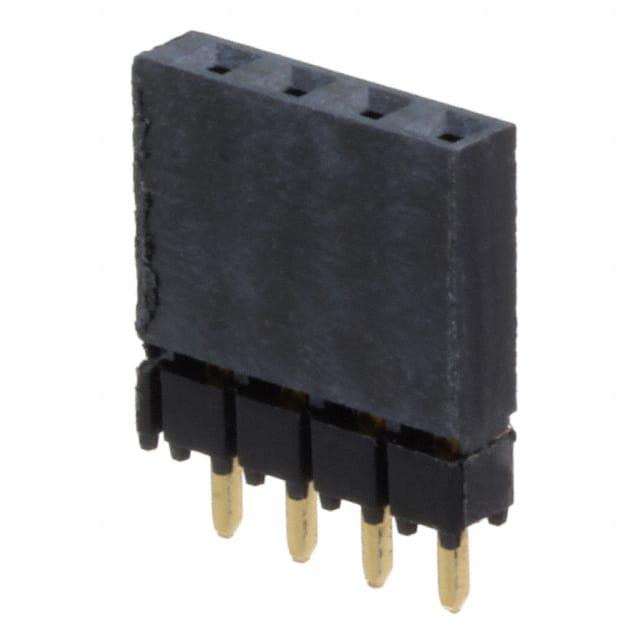

ESQ-104-12-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距4p单排排母 板对板, ESQ系列, 垂直, 通孔安装
供应商型号: SR-ESQ-104-12-G-S
供应商: 海外现货
标准整包数: 1

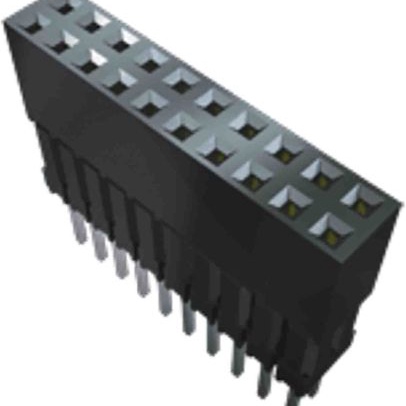

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-104-12-G-S

ESQ-104-12-G-S概述


    产品简介


    产品类型:这些产品是连接器组件,包括ESQ(方形尾)系列和ESW(焊接尾)系列。它们主要用于各种电子设备的互连,特别是适用于PC/104连接器。
    主要功能:提供稳定的电连接和信号传输路径,适用于高密度电路板设计。这些连接器具有自巢插座特性,确保稳固可靠的连接。
    应用领域:广泛应用于工业控制、通信设备、计算机外围设备、航空航天等领域,特别是在需要高可靠性互连的地方。

    技术参数


    - 间距:2.54mm (.100")
    - 排数:单行、双行、三行
    - 插针数:1至36个插针
    - 接触材料:磷青铜
    - 镀层:金(Au)或锡(Sn)覆盖镍(Ni)
    - 电流承载能力:
    - ESW/TSW:5.2A/插针
    - ESQ/TSW:5.7A/插针
    - 电压等级:550VAC
    - 工作温度范围:
    - 金镀层:-55°C 至 +125°C
    - 锡镀层:-55°C 至 +105°C
    - 插入深度:3.68mm (.145") 至 6.35mm (.250")
    - 最大循环次数:100次(10 µ" (0.25 µm) Au)
    - 符合标准:RoHS,无铅可焊

    产品特点和优势


    1. 可靠性高:ESQ系列采用方形尾设计,提供更好的抗振动和冲击性能。
    2. 低插入力:某些型号(如ESQ-132-39-G-D)提供低插入力版本,方便安装。
    3. 多功能性:支持多种应用场景,例如PC/104连接器的不同类型。
    4. 高电流承载能力:每个插针可以承载高达5.7A的电流。
    5. 宽温度范围:能够在极端温度环境下可靠工作。

    应用案例和使用建议


    应用案例:
    - PC/104连接器:ESQ-132-14-G-D用于标准插入力的“堆叠通过”连接,而ESQ-132-39-G-D则提供低插入力版本。
    - 工业控制系统:在需要高可靠性互连的应用中,如机器人和自动化设备,使用ESQ系列以提高系统的稳定性。
    使用建议:
    - 在设计高密度电路板时,考虑使用多行插针以增加连接密度。
    - 确保连接器与电路板的设计匹配,以避免机械应力对连接造成损害。
    - 定期检查连接器的接触电阻,确保长期可靠运行。

    兼容性和支持


    - 兼容性:ESQ系列与TSW、MTSW、EW等多种连接器兼容。
    - 支持服务:Samtec公司提供详尽的技术支持和文档资源,包括官方网站上的产品规格和认证信息。

    常见问题与解决方案


    - 问题1:连接器在插入时出现松动。
    - 解决办法:确保按照正确的插入方向和力度进行操作,并定期检查连接器的锁紧装置。

    - 问题2:长时间使用后电流承载能力下降。
    - 解决办法:定期清洁接触面,更换磨损的插针。

    总结和推荐


    ESQ和ESW系列连接器凭借其高可靠性、多功能性和广泛的适用范围,在工业和通信领域有着显著的优势。特别适合高密度电路板和需要坚固连接的应用场合。强烈推荐使用这些产品以满足高性能要求。

ESQ-104-12-G-S参数

参数
颜色 黑色
触头镀层厚度 - 配接 510nm
防护等级 -
触头镀层 - 配接
额定电流 5.7A
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
排数 1
针脚数 4pin
长*宽*高 10.5mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESQ-104-12-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-104-12-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-104-12-G-S ESQ-104-12-G-S数据手册

ESQ-104-12-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.625 ¥ 13.6013
500+ $ 1.45 ¥ 12.1365
1000+ $ 1.125 ¥ 9.4163
2000+ $ 1.025 ¥ 8.5793
5000+ $ 0.8125 ¥ 6.8006
库存: 303
起订量: 192 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1360.13
