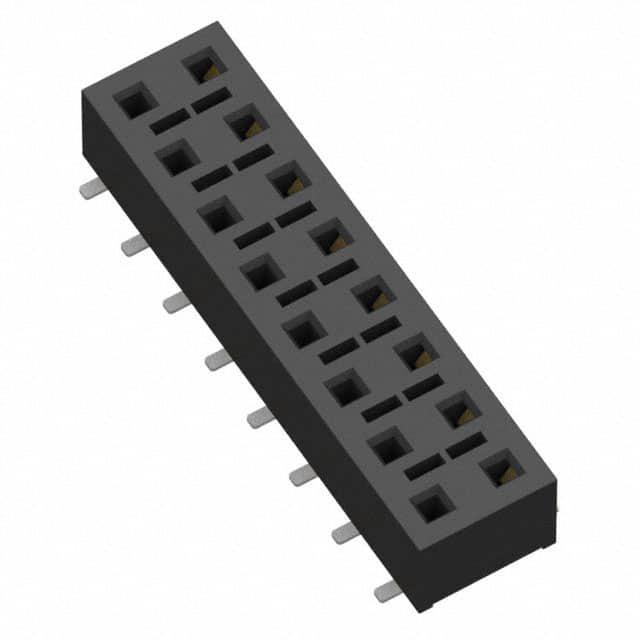

HLE-108-02-F-DV-BE-P-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 16pin 4.1A 76nm 金 黑色 贴片安装 20.32mm(长度)*6.6mm(高度)
供应商型号: UA-HLE-108-02-F-DV-BE-P-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-108-02-F-DV-BE-P-TR

HLE-108-02-F-DV-BE-P-TR概述

    电子元器件产品技术手册

    产品简介


    本产品属于HLE系列连接器,具有2.54mm(0.100英寸)间距的设计,主要应用于需要高可靠性和成本效益的电子产品设计中。HLE系列包括HLE–116–02–L–DV–K、HLE–110–02–L–DV和HLE–130–02–F–DV等多种型号,具有多种配置选项,适用于不同的应用场景。HLE系列连接器的主要功能包括通过机械锁止机构确保连接稳定性,并提供多个不同长度和规格的版本以适应各种需求。

    技术参数


    - 间距: 2.54mm(0.100英寸)
    - 安装方式: 手动安装(某些版本可选择自动贴片)
    - 引脚数: 2至50个引脚
    - 镀层选项: Au或Sn(带50 µ"(1.27 µm)Ni镀层),并提供金闪镀层及10 µ"(0.25 µm)金镀层选项
    - 电流容量: 每个引脚4.1A(两个引脚供电时)
    - 电压等级: 400VAC
    - 工作温度范围: -55°C到+125°C
    - 插入深度: 1.78mm至3.43mm(通孔通过或最小2.59mm加上板厚)

    产品特点和优势


    HLE系列连接器具有显著的优势:其锁止机制提供了卓越的机械稳定性,能够防止意外松脱;多种镀层选项满足不同电气特性的需求;同时,它还拥有广泛的兼容性,可以与多种其他连接器互换使用。这些特点使得HLE系列成为电子行业中不可或缺的关键部件,特别是在需要高可靠性与稳定性的应用场合。

    应用案例和使用建议


    HLE系列连接器被广泛应用于汽车电子、工业控制、医疗设备等多个领域。例如,在汽车电子系统中,它们用于连接控制单元与传感器,确保信号传输的稳定可靠。使用建议方面,由于部分版本仅支持手动安装,因此在大规模生产时需考虑自动化装配线的改造。此外,选择合适的镀层对于特定应用的电气性能至关重要,建议根据具体的应用环境进行合理选择。

    兼容性和支持


    HLE系列连接器与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW和HW等连接器型号兼容,且均采用相同的标准尺寸,便于替换和升级。制造商Samtec公司为客户提供详尽的技术文档和支持服务,包括PCB布局指导、加工指南等,确保产品在使用过程中的性能和可靠性。

    常见问题与解决方案


    1. 问题: 插入深度不符合要求。
    - 解决方案: 检查所选型号的插入深度范围,必要时更换符合要求的连接器版本。
    2. 问题: 锁止机制失效。
    - 解决方案: 确保正确安装,并定期检查锁止部件的状态。
    3. 问题: 镀层腐蚀导致接触不良。
    - 解决方案: 定期清洁和检查接触面,选用适合工作环境的镀层材料。

    总结和推荐


    综上所述,HLE系列连接器凭借其高可靠性、广泛的适用性和良好的兼容性,成为众多行业应用的理想选择。尽管存在一定的限制条件,如部分型号仅支持手动安装,但其在提高产品性能和延长使用寿命方面的表现依然值得肯定。因此,推荐在需要高可靠性和良好电气特性的应用场景中采用此系列产品。

HLE-108-02-F-DV-BE-P-TR参数

参数
排数 2
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
类型 Bottom Entry,Push-Pull,Receptacle
额定电流 4.1A
间距-配接 2.54mm
防护等级 -
针脚数 16pin
颜色 黑色
长*宽*高 20.32mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
