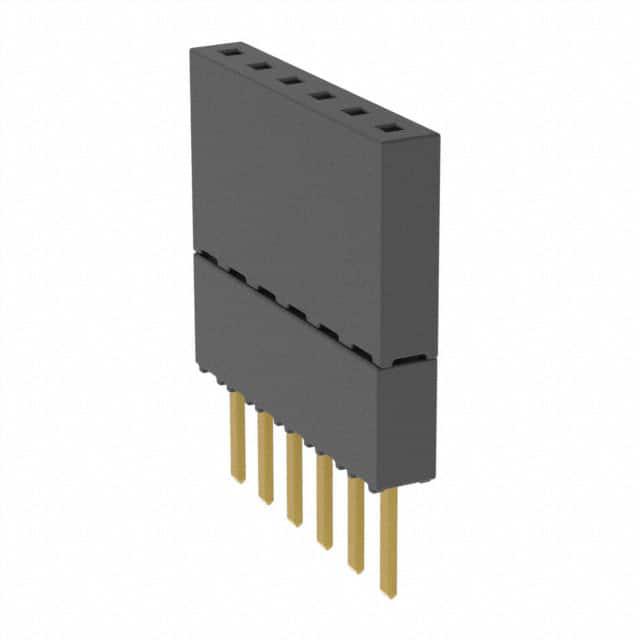

ESW-106-23-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p单排排母 板对板, ESW系列, 垂直, 通孔安装
供应商型号: 200-ESW10623GS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-106-23-G-S

ESW-106-23-G-S概述

    产品概述

    产品简介


    本文档介绍了一款名为SSW-XX-X的电子元器件,它属于连接器系列,主要用于各种电气和电子设备中的信号传输和电源分配。SSW-XX-X连接器具有单排和双排两种配置,适用于广泛的工业、消费电子产品和通信设备等领域。

    技术参数


    SSW-XX-X连接器的关键技术参数如下:
    - 接触点数: 1至36个位置(具体位置根据型号)
    - 插拔力: 标准插入力或低插入力(具体型号见表1)
    - 尾部镀层: 选择性金镀、选择性锡镀或其他镀层(见表2)
    - 材料:
    - 接触部分:磷青铜
    - 外壳材料:UL 94 V0等级,颜色为黑色(具体型号见材料说明)
    尺寸规格
    - 接触部分: 0.195英寸(4.95mm)
    - 间距: 0.100英寸(2.54mm)
    - 允许偏移: ±0.010英寸(0.25mm)

    产品特点和优势


    - 高可靠性: 采用磷青铜材质的接触部分确保了高导电性和长期耐用性。
    - 灵活配置: 可以选择单排或双排配置,满足不同需求。
    - 多样化镀层选项: 提供多种镀层选择,适应不同的应用环境和需求。
    - 高机械强度: 通过优化设计减少弯折风险,提升整体结构稳定性。

    应用案例和使用建议


    应用案例
    - 工业自动化设备: 在工业控制系统中作为信号和电源传输的关键部件。
    - 消费电子设备: 在家用电器和智能设备中用于各种接口连接。
    - 通信设备: 在通信基站和其他网络设备中用于高效的数据传输。
    使用建议
    - 环境适应性: 在潮湿或多尘环境中使用时,应选择适当的防护措施。
    - 接线规范: 确保连接时的正确接线方式,避免短路或断路。
    - 热管理: 在高温环境下使用时,应考虑散热问题以保证连接器正常工作。

    兼容性和支持


    - 兼容性: 该连接器与多种电子设备和组件兼容,如计算机主板、电路板和其他连接器。
    - 支持: SAMTEC公司提供全面的技术支持和售后服务,包括安装指南、故障排除和定制服务。

    常见问题与解决方案


    1. Q: 插拔力过大
    - A: 检查是否选择了合适的插入力型号(标准或低插入力)。

    2. Q: 接触不良
    - A: 确认镀层状态和连接部位是否清洁。

    3. Q: 安装困难
    - A: 检查图纸上的尺寸和位置,确保正确的安装步骤。

    总结和推荐


    综合评估
    SSW-XX-X连接器以其出色的可靠性和灵活性,广泛应用于各种场合。其多样化的配置和镀层选项使其成为众多应用的理想选择。特别适合需要高密度、高性能连接的应用场景。
    推荐意见
    强烈推荐SSW-XX-X连接器给寻求高品质、可靠连接解决方案的工程师和制造商。该产品凭借其独特的功能和卓越的性能,在市场上具有很强的竞争力。

ESW-106-23-G-S参数

参数
类型 Elevated Socket,Push-Pull
间距-配接 2.54mm
排数 1
额定电流 5.2A
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 510nm
针脚数 6pin
触头镀层 - 配接
长*宽*高 15.75mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

ESW-106-23-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-106-23-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-106-23-G-S ESW-106-23-G-S数据手册

ESW-106-23-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.277 ¥ 19.2407
50+ $ 1.716 ¥ 14.5002
100+ $ 1.404 ¥ 11.8638
500+ $ 1.188 ¥ 10.0386
1000+ $ 1.0368 ¥ 8.761
2000+ $ 0.882 ¥ 7.4529
5000+ $ 0.7035 ¥ 5.9446
10000+ $ 0.504 ¥ 4.2588
库存: 394
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.24
