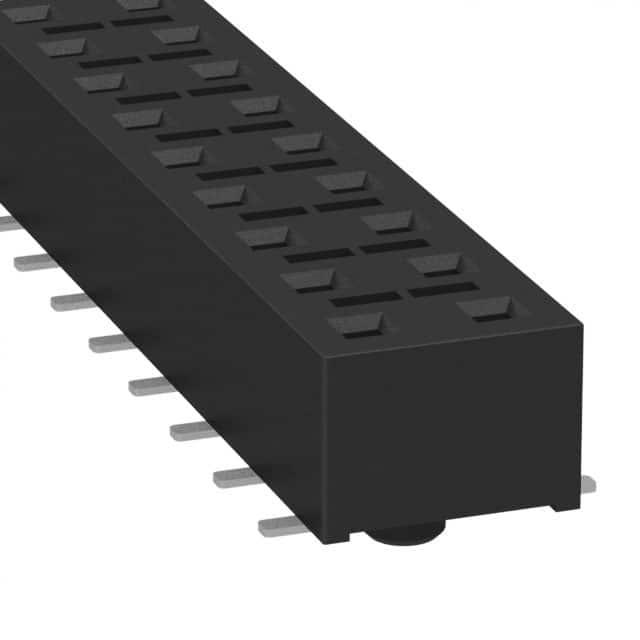

HLE-125-02-F-DV-BE-A

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 50pin 4.1A 76nm 金 黑色 SMD,P=2.54mm 贴片安装 63.5mm(长度)*6.6mm(高度)
供应商型号: UA-HLE-125-02-F-DV-BE-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-125-02-F-DV-BE-A

HLE-125-02-F-DV-BE-A概述

    HLE系列电子元器件技术手册

    1. 产品简介


    HLE系列(High Density Electrical Connector Series)是针对高密度连接需求设计的电子元器件,广泛应用于通信设备、工业自动化系统、医疗仪器以及消费电子产品等领域。此系列产品提供多种连接方式和安装选项,确保其在各种复杂应用环境中的可靠性和灵活性。

    2. 技术参数


    - 接触材料:铍铜(BeCu)
    - 镀层:金或锡覆盖镍(50 µ" 或 1.27 µm)
    - 电流承载能力:每针4.1安培(双针供电)
    - 电压等级:交流400伏特
    - 工作温度范围:-55°C至+125°C
    - 引脚数:每行02至50个引脚
    - 绝缘材料:黑色液晶聚合物(LCP)
    - 包装方式:带盘式(Tape & Reel)或单个包装
    - 表面处理:防焊(Polyimide Film Pick & Place Pad)或金属防焊(Metal Pick & Place Pad)

    3. 产品特点和优势


    - 高可靠性:采用高强度接触材料和先进的镀层工艺,保证了长期使用的稳定性和可靠性。
    - 高密度连接:提供多种配置和尺寸,满足不同应用场景下的高密度连接需求。
    - 多样化选项:提供多种尾部选项和安装方式,如表面贴装、通孔和底向插入,增加了应用的灵活性。
    - 广泛的应用兼容性:支持多种系列的连接器,能够与其他厂商的产品兼容使用。

    4. 应用案例和使用建议


    - 通信设备:适用于无线基站、光纤通信设备等场合。建议使用表面贴装形式,以提高装配效率和可靠性。
    - 工业自动化系统:在机器人手臂和自动生产线中使用时,可以采用带盘式包装,便于大规模生产和组装。
    - 医疗仪器:由于其高可靠性,特别适合于医疗监测设备和诊断仪器。建议结合具体的应用环境选择合适的尾部选项。

    5. 兼容性和支持


    - 兼容性:HLE系列连接器与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等多个系列兼容,方便客户选择合适的配件。
    - 厂商支持:Samtec公司提供详尽的技术支持和售后服务,如有任何问题,可以通过官方网站查询或者联系技术支持部门获得帮助。

    6. 常见问题与解决方案


    - Q1:如何确保连接器在高温环境下可靠工作?
    A1:确保使用合适的材料(如黑液晶聚合物)和镀层工艺(如金或锡覆盖镍),并参考产品手册中的温度范围建议。

    - Q2:连接器是否支持表面贴装工艺?
    A2:是的,HLE系列支持表面贴装(SMT)。确保遵循正确的焊接温度曲线,以避免焊接不良。
    - Q3:连接器的插拔寿命如何?
    A3:一般情况下,HLE系列连接器的插拔寿命可达1000次以上。具体次数需根据实际使用情况而定。

    7. 总结和推荐


    HLE系列电子元器件凭借其卓越的性能和广泛的应用范围,成为高密度连接需求的理想选择。无论是通信设备还是工业自动化系统,都能发挥出色的表现。强烈推荐在高要求的应用环境中使用该系列产品,其优异的可靠性和广泛的兼容性将为您的项目带来显著的优势。

HLE-125-02-F-DV-BE-A参数

参数
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 76nm
额定电流 4.1A
针脚数 50pin
间距-配接 2.54mm
防护等级 -
类型 Bottom Entry,Push-Pull,Receptacle
颜色 黑色
长*宽*高 63.5mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
