首页  >  产品百科  >  HLE-102-02-G-DV-BE

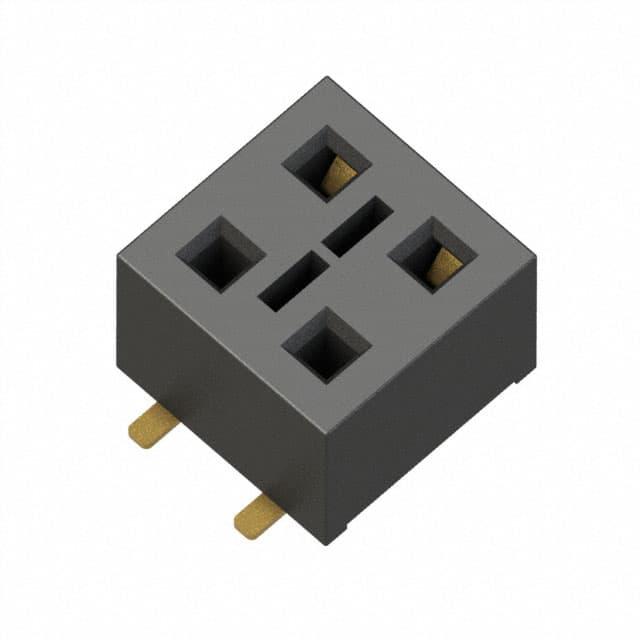

HLE-102-02-G-DV-BE

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距4p双排排母 插座, HLE系列, 垂直, 表面
供应商型号: UA-HLE-102-02-G-DV-BE
供应商: 海外现货
标准整包数: 1

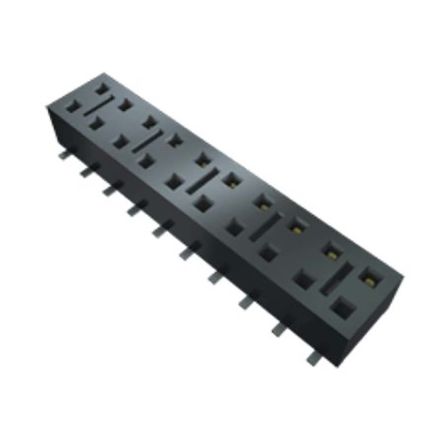

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-102-02-G-DV-BE

HLE-102-02-G-DV-BE概述


    产品简介


    本产品是SAMTEC公司生产的高可靠性Tiger Beam Socket Assembly,型号为HLE-1XX-02-XXX-DV-XX-XX-X-XX。该产品主要用于电子电路板连接,提供可靠的电连接解决方案。其主要应用领域包括通信设备、工业自动化控制、计算机硬件以及各种需要高密度连接的应用场景。

    技术参数


    - 接触材料:铍铜(BeCu)
    - 接触镀层:
    - G:接触区20μ"金,尾部3μ"金
    - S:接触区30μ"选择性金,尾部哑光锡
    - F:接触区3μ"选择性闪光金,尾部哑光锡
    - L:接触区10μ"轻质金,尾部哑光锡
    - H:接触区30μ"重型金,尾部3μ"金
    - STL:接触区30μ"选择性金,尾部锡铅(90%/10% ±5%)
    - SM:接触区30μ"选择性金,尾部哑光锡
    - FM:接触区3μ"选择性闪光金,尾部哑光锡
    - LM:接触区10μ"轻质金,尾部哑光锡
    - 插座结构:双垂直插针
    - 插座规格:每排支持2到50个位置
    - 接触区镀层厚度:可选多种镀层以适应不同需求
    - 公差:小数点精度0.01英寸(0.25mm),角度精度3度
    - 最小拉出力:-LC、-A选项和接触区域需达到12盎司
    - 最大偏移量:±3度

    产品特点和优势


    - 高可靠性:采用高品质铍铜材料和多种金镀层,确保长期使用中的稳定性和耐用性。
    - 灵活性:支持多种镀层选项,可以适应不同的应用场景和需求。
    - 高性能:双垂直插针设计保证了优异的电气性能和机械强度。
    - 易用性:支持多种包装方式,便于生产和装配。
    - 稳定性:采用标准设计和制造工艺,确保产品质量的一致性。

    应用案例和使用建议


    该产品广泛应用于各类高密度连接场合,如通信设备、工业控制系统和计算机主板等。为了确保最佳性能和可靠性,建议在装配过程中遵循以下步骤:
    - 严格控制温度和湿度:确保装配环境温度和湿度符合产品要求。
    - 正确安装镀层:根据具体应用选择合适的镀层类型,确保接触可靠性和信号完整性。
    - 避免过度弯曲:插针在安装时避免过度弯曲,防止损坏接触点。

    兼容性和支持


    - 兼容性:该产品支持多种镀层选项,适用于不同的应用场景。
    - 技术支持:SAMTEC公司提供全面的技术支持和售后服务,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题一:接触不稳定或信号质量差
    - 解决方案:检查镀层选择是否合适,重新焊接接触点。
    - 问题二:装配时插针损坏
    - 解决方案:避免过度弯曲插针,严格按照装配指南操作。
    - 问题三:接触点氧化导致信号衰减
    - 解决方案:定期清洁接触点,使用适当清洁剂去除氧化物。

    总结和推荐


    总体而言,HLE-1XX-02-XXX-DV-XX-XX-X-XX Tiger Beam Socket Assembly是一款高质量的电子连接器,具有出色的性能和广泛的适用范围。对于需要高密度连接和高性能要求的应用场景,该产品是一个理想的选择。强烈推荐给需要此类产品的工程师和技术人员。

HLE-102-02-G-DV-BE参数

参数
额定电流 4.1A
防护等级 -
类型 Bottom Entry,Push-Pull,Receptacle
触头镀层厚度 - 配接 510nm
排数 2
颜色 黑色
针脚数 4pin
间距-配接 2.54mm
触头镀层 - 配接
长*宽*高 5.08mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

HLE-102-02-G-DV-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-102-02-G-DV-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-102-02-G-DV-BE HLE-102-02-G-DV-BE数据手册

HLE-102-02-G-DV-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5629 ¥ 21.4774
1000+ $ 1.3699 ¥ 11.4796
2000+ $ 1.1539 ¥ 9.6699
5000+ $ 0.8246 ¥ 6.9104
10000+ $ 0.5709 ¥ 4.784
库存: 1119
起订量: 49 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.47
