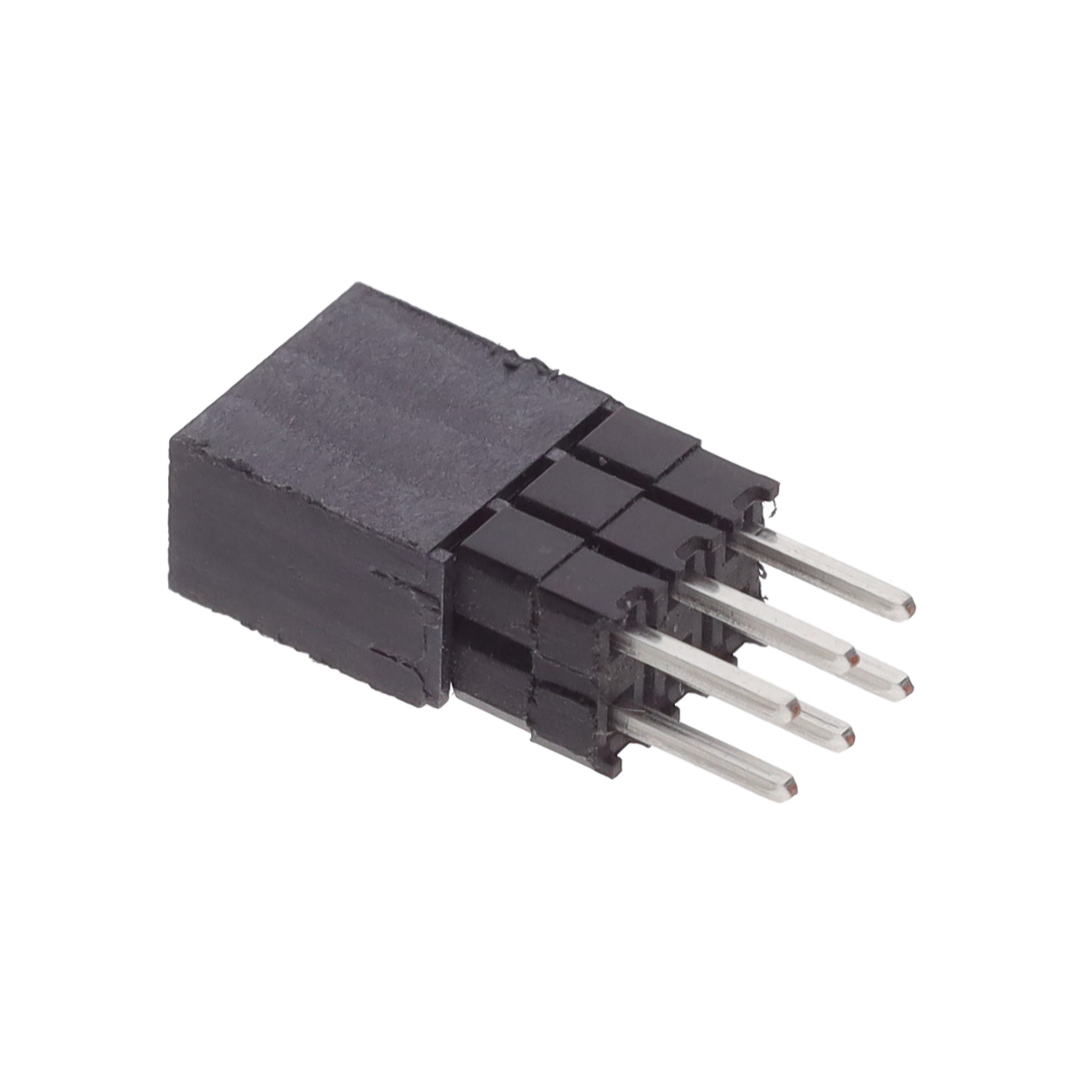

ESQ-103-23-L-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 6pin 5.7A 250nm 金 黑色 通孔安装 8mm(长度)*4.95mm(高度)
供应商型号: 200-ESQ10323LD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-103-23-L-D

ESQ-103-23-L-D概述


    产品简介


    产品类型:连接器
    主要功能:本产品是一款用于电子电路的高可靠性连接器,提供单行和多行连接选项,广泛应用于各类电子设备中,如计算机、通讯设备、医疗仪器等领域。
    应用领域:消费电子、工业控制、通信系统、医疗设备等。

    技术参数


    - 尺寸:多种尺寸规格可选,具体取决于型号,详见技术手册。
    - 电气特性:
    - 接触电阻:≤5mΩ(典型值)
    - 绝缘电阻:≥100MΩ(典型值)
    - 耐电压:1000VAC(1分钟)
    - 温度范围:-40°C至+85°C
    - 安装方式:表面贴装(SMT)

    产品特点和优势


    - 高可靠性:采用高品质材料,确保长期稳定运行。
    - 紧凑设计:多种尺寸规格满足不同空间需求,适用于高密度布线。
    - 多种选项:提供不同类型的锁定机制、镀层和极化选项,以适应不同的应用场景。
    - 易于安装:表面贴装设计简化了装配过程,提高了生产效率。

    应用案例和使用建议


    应用案例:
    - 案例一:用于笔记本电脑主板上的CPU连接。连接器确保信号传输的稳定性,同时保持主板的小型化设计。
    - 案例二:用于医疗成像设备中的多通道信号传输。连接器的高可靠性确保了诊断结果的准确性。
    使用建议:
    - 确保安装时按照指定的引脚顺序进行连接,避免错误接线导致设备损坏。
    - 在组装过程中,注意控制焊接温度和时间,防止对连接器造成热损伤。

    兼容性和支持


    - 兼容性:此连接器可以与各种标准的PCB板和电子设备配套使用。
    - 支持:Samtec公司提供详细的技术文档、安装指南及售后服务,确保客户在使用过程中能够获得及时有效的技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 检查是否有异物堵塞插针孔;确保插头与插座完全对齐。 |
    | 连接不牢固 | 检查接触区域是否清洁,重新插入并确保锁定装置正确操作。 |
    | 电气性能不稳定 | 检查焊点质量,确认无虚焊或短路现象。 |

    总结和推荐


    这款连接器凭借其紧凑的设计、高可靠性和丰富的功能选项,在众多应用场景中展现出显著的优势。特别适合需要高密度连接和小型化的现代电子产品。我们强烈推荐使用该款连接器,以提升系统的整体性能和可靠性。

ESQ-103-23-L-D参数

参数
针脚数 6pin
类型 Elevated Socket,Push-Pull
颜色 黑色
间距-配接 2.54mm
排数 2
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 5.7A
长*宽*高 8mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
