首页  >  产品百科  >  ZF5S-15-01-T-WT-TR

ZF5S-15-01-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 15pin 自然色 2.1mm FFC 1.8A 锡 底部 SMD,P=0.5mm,卧贴 贴片安装 13.15mm(长度)*5.66mm(高度)
供应商型号: 200-ZF5S1501TWTTR
供应商: Mouser
标准整包数: 1

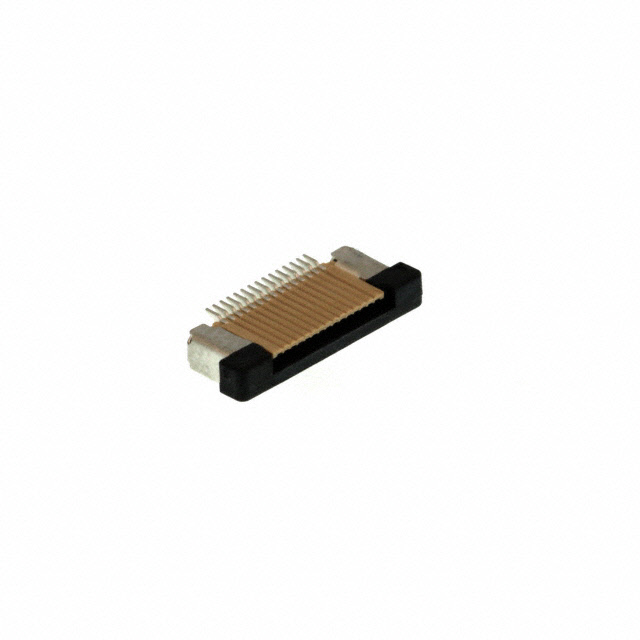

SAMTEC FFC/FPC连接器 ZF5S-15-01-T-WT-TR

ZF5S-15-01-T-WT-TR概述


    产品简介


    产品名称:ZF5S-XX-XX-X-WT-X-XX
    产品类型:零插入力(Zero Insertion Force,简称ZIF)连接器
    主要功能:零插入力连接器旨在通过减少插拔过程中的机械应力来保护敏感连接区域,适用于需要频繁插拔的场合,如测试和测量设备、电信系统及计算机硬件等。
    应用领域:计算机、网络通信、工业自动化、医疗设备、测试和测量仪器等。

    技术参数


    | 参数名称 | 描述 |

    | 插针数量 | 从4到50个位置不等 |
    | 铅样式 | 包括三种选项:C-297-01-T, C-297-03-T 和 C-297-02-T & C-297-04-T |
    | 镀层 | 纯锡(Pure Tin),表面为雾面 |
    | 焊接片 | 使用 WT-60-01-T |
    | 选件 | 可选择使用Kapton垫片 |
    | 封装 | TUBES 或者 TAPE & REEL,具体取决于订单需求 |

    产品特点和优势


    - 低插入力:设计允许在较低的插入力下实现稳定的连接,避免对敏感连接区域造成损伤。
    - 高可靠性:适合高频使用,能够在长时间和多次插拔后保持良好的电气性能。
    - 灵活配置:可配置多种插针数和铅样式,满足不同的应用需求。
    - 易于组装:通过标准化封装形式方便生产和装配。

    应用案例和使用建议


    应用案例:常用于需要频繁插拔的场合,例如在工业自动化设备中用于连接传感器与控制系统,或者在医疗设备中用于连接各种模块化组件。
    使用建议:
    1. 在安装前检查连接器是否正确无误。
    2. 确保连接器插针与插座完全对齐以保证最佳性能。
    3. 定期清洁连接器,避免因灰尘或杂质导致接触不良。
    4. 在插拔过程中避免施加过大的外力,以免损坏连接器结构。

    兼容性和支持


    兼容性:此款零插入力连接器与多种其他标准规格的连接器兼容,具体需根据应用场景进行匹配。
    支持和服务:制造商提供详尽的技术文档和技术支持,确保用户能够顺利完成安装和调试。

    常见问题与解决方案


    1. 问:如何防止连接器在频繁插拔后松动?
    - 答:使用合适的安装方式并定期检查固定螺丝或锁紧装置,确保其紧固状态良好。

    2. 问:为什么在长时间使用后,连接器出现接触不良的现象?
    - 答:可能是因为插针氧化或积累了过多的尘埃,需要定期清洁并进行维护保养。

    总结和推荐


    ZF5S-XX-XX-X-WT-X-XX是一款设计精良且功能强大的零插入力连接器,它具有出色的可靠性和灵活性,能够满足多样化的应用需求。特别是在要求频繁插拔的应用环境中,它的表现尤为突出。综上所述,强烈推荐此款连接器给需要高性能、高可靠性的应用场景。

ZF5S-15-01-T-WT-TR参数

参数
间距 500μm
针脚数 15pin
端接 焊盘
触头镀层
扁平柔性类型 FFC
板上高度 2.1mm
额定电流 1.8A
外壳颜色 自然色
连接器/触头类型 底部
长*宽*高 13.15mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZF5S-15-01-T-WT-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-15-01-T-WT-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-15-01-T-WT-TR ZF5S-15-01-T-WT-TR数据手册

ZF5S-15-01-T-WT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.875 ¥ 24.2938
50+ $ 2.1924 ¥ 18.5258
100+ $ 1.8684 ¥ 15.788
500+ $ 1.6632 ¥ 14.054
1000+ $ 1.2744 ¥ 10.7687
1700+ $ 1.239 ¥ 10.4696
3400+ $ 1.113 ¥ 9.4049
8500+ $ 0.8715 ¥ 7.3642
库存: 2748
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.29
