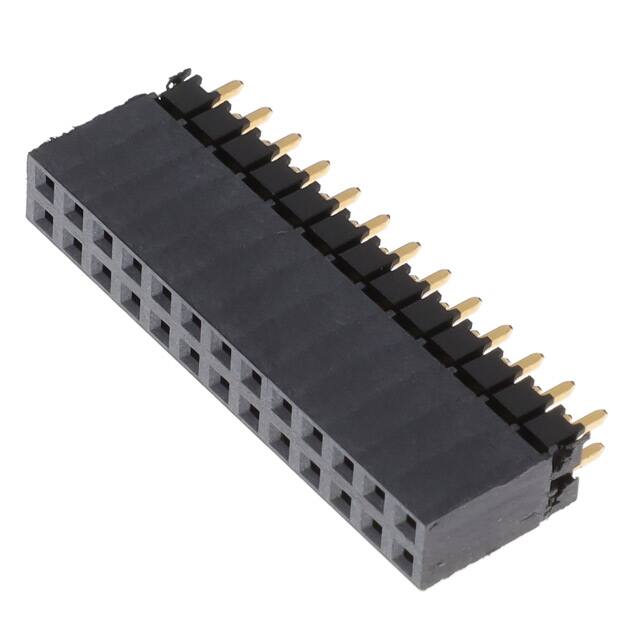

ESQ-113-37-G-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 26pin 5.7A 510nm 金 黑色 通孔安装 33mm(长度)*4.95mm(高度)
供应商型号: SR-ESQ-113-37-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-113-37-G-D

ESQ-113-37-G-D概述


    产品简介


    本文将介绍Samtec公司的ESW和ESQ系列连接器,它们属于(2.54 mm) .100" 系列。这些连接器主要用于高密度互连系统,广泛应用于PC/104™堆叠连接器系统,特别适合于工业控制、通信设备、航空航天和医疗设备等领域。ESW(Solder Tail)和ESQ(Square Tail)是两种不同的尾部设计,能够满足不同的安装需求。

    技术参数


    - 尺寸:行距为2.54 mm (.100"),针数从1到108不等,插针长度为0.41 mm (.016")至0.64 mm (.025")。
    - 引脚样式:根据图表选择不同的引脚样式。
    - 电镀选项:可选金镀层(10 µ" / 0.25 µm)或20 µ" / 0.51 µm金镀层,同时支持金闪光镀层。
    - 标准插入力:分为标准插入力和低插入力版本,具体型号参见手册。
    - 接触材料:磷青铜。
    - 绝缘材料:黑色玻璃填充聚酯。
    - 电流额定值:
    - ESW/TSW:每针5.2 A(两根针供电)。
    - ESQ/TSW:每针5.7 A(两根针供电)。
    - 电压额定值:与TSW或ESQ堆叠时为550 VAC。
    - 操作温度范围:金镀层为-55°C至+125°C,锡镀层为-55°C至+105°C。
    - 插入深度:3.68 mm (.145")至6.35 mm (.250")。
    - 正常力:标准为125克(4.4 N)。
    - 最大循环次数:100次(10 µ" / 0.25 µm金镀层)。
    - RoHS合规性:是。
    - 焊料兼容性:仅适用于波峰焊接。

    产品特点和优势


    1. 高密度连接:ESW和ESQ系列连接器提供高密度互连,适用于空间受限的应用场合。
    2. 兼容性:该系列产品与多种尾部设计相兼容,如TSW、MTSW、EW等。
    3. 高可靠性:采用磷青铜作为接触材料,确保长期稳定性和耐用性。
    4. 灵活的电镀选项:支持不同厚度的金镀层和金闪光镀层,以适应不同的应用场景。
    5. 低插入力:通过优化设计,降低了插入力,提高了安装便捷性。

    应用案例和使用建议


    - PC/104™堆叠连接器:ESQ系列特别适用于PC/104™系统,无论是“Stackthrough”还是“Non-Stackthrough”连接器都能胜任。
    - 工业控制和通信设备:由于其高密度和高可靠性,这些连接器广泛应用于工业控制系统和通信设备。
    - 建议:在使用过程中,确保正确的电镀选项和安装方法,以避免接触不良或过热等问题。

    兼容性和支持


    - 兼容性:ESW和ESQ系列连接器可以与多种尾部设计(如TSW、MTSW、EW等)兼容,提供了广泛的灵活性。
    - 支持和服务:Samtec公司提供了全面的技术支持,包括详细的安装指南和技术文档。对于特定的应用需求,可以通过客户特定图纸获得定制支持。

    常见问题与解决方案


    1. 插入力过高:检查是否选择了低插入力版本,或者确认引脚样式和长度是否符合要求。
    2. 接触不良:检查是否有足够的正常力,以及引脚是否有氧化或其他杂质。
    3. 无法正确锁紧:确认是否正确安装了锁定机构(如有),并检查引脚与插座的对齐情况。

    总结和推荐


    ESW和ESQ系列连接器是高性能、高可靠性的互连解决方案,适用于各种高密度应用场合。其高密度设计、多样化的电镀选项和广泛的兼容性使其在市场上具有很强的竞争力。建议在工业控制、通信设备和其他需要高可靠性的环境中使用这些连接器。对于特定需求,Samtec提供了定制服务和支持,进一步增强了其市场吸引力。

ESQ-113-37-G-D参数

参数
针脚数 26pin
触头镀层厚度 - 配接 510nm
排数 2
颜色 黑色
防护等级 -
间距-配接 2.54mm
类型 Elevated Socket,Push-Pull
额定电流 5.7A
触头镀层 - 配接
长*宽*高 33mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
