ESW-105-12-L-S

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 1 5pin 5.2A 250nm 金 黑色 通孔安装 13.21mm(长度)*2.41mm(高度)
供应商型号: AV-A-SATESW10512LS
供应商: Avnet
标准整包数: 1

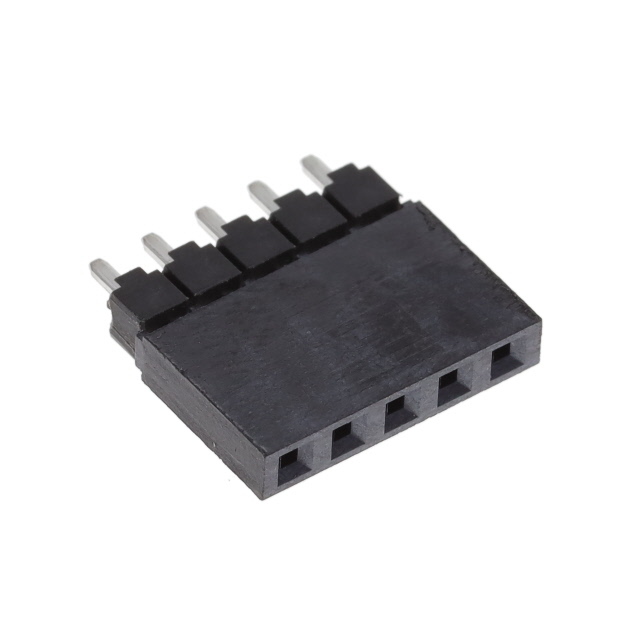

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-105-12-L-S

ESW-105-12-L-S概述

    电子元器件产品技术手册概述

    1. 产品简介


    本文讨论的是SAMTEC公司的ESW系列电子元器件,主要应用于电路板设计中的连接需求。该系列产品包括单行和双行排列方式的连接器,适用于多种工业自动化、通信系统以及消费电子产品等领域。

    2. 技术参数


    - 材料:接触部分采用磷青铜材质,以保证良好的导电性能;外壳材料根据不同的型号,使用了LCP(UL 94 VO等级)、PBT(UL 94 V0等级)和HTN(UL 94 V0等级),均具有良好的阻燃性。
    - 连接样式:提供单排和双排连接选项。
    - 锁紧结构:可选锁紧引脚,位于中心线附近,以确保连接稳固。
    - 极化选择:具备定位标识,用于避免误插。
    - 尺寸规格:具体型号根据位置数而有所不同,标准安装和低插入力型号分别提供不同规格的选择。
    - 镀层规格:包括金锡合金、全哑光锡等多种组合。

    3. 产品特点和优势


    该连接器的主要特点在于其高可靠性、耐久性和兼容性,特别是对于需要频繁插拔操作的应用场景。此外,其独特的极化设计有助于防止错误连接,提高系统的安全性。

    4. 应用案例和使用建议


    根据手册中的说明,这些连接器适用于工业自动化控制系统的布线、数据传输线路以及信号接口连接。建议在使用时严格按照技术规范进行装配,特别是在处理复杂多层电路板时,需特别注意引脚间距及组装顺序。

    5. 兼容性和支持


    本系列产品与其他标准电子组件高度兼容,能够灵活集成到各种设计方案中。同时,厂商提供了详尽的技术文档和客户支持服务,便于用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题1:安装过程中遇到接触不良现象。
    - 解决方案:检查并确认所有连接点已正确对齐,且无额外物质干扰。
    - 问题2:长期使用后发现信号传输质量下降。
    - 解决方案:定期清理连接器表面,必要时更换新的连接器。

    7. 总结和推荐


    总体而言,ESW系列电子连接器凭借其优异的性能、广泛的适用范围以及出色的服务体系,在电子工程领域表现出色。强烈推荐给寻求高品质、高性能连接解决方案的专业人士选用。

ESW-105-12-L-S参数

参数
排数 1
颜色 黑色
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 5.2A
触头镀层 - 配接
针脚数 5pin
类型 Elevated Socket,Push-Pull
长*宽*高 13.21mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESW-105-12-L-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-105-12-L-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-105-12-L-S ESW-105-12-L-S数据手册

ESW-105-12-L-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
