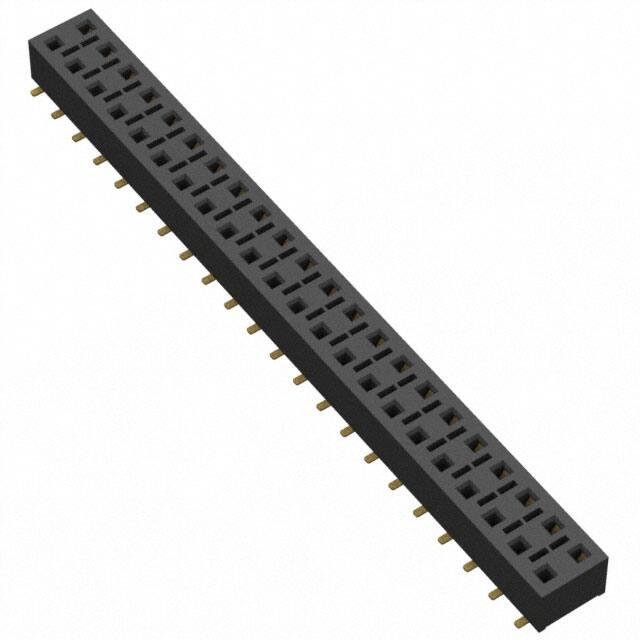

HLE-122-02-G-DV-BE

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 44pin 4.1A 510nm 金 黑色 SMD,P=2.54mm 贴片安装
供应商型号: Q-HLE-122-02-G-DV-BE
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-122-02-G-DV-BE

HLE-122-02-G-DV-BE概述

    HLE Series Electronic Connector Overview

    产品简介


    HLE系列电子连接器是专为高速数据传输和可靠电源连接设计的产品。它们广泛应用于电信、计算机网络、工业自动化及消费电子等领域。这些连接器提供各种引脚数、不同的安装方式(如表面贴装和通孔),并具备多种配置选项,以满足不同应用场景的需求。

    技术参数


    以下是HLE系列连接器的关键技术规格:
    - 额定电流:每针4.1安培(两根引脚供电)
    - 电压等级:400伏交流电
    - 操作温度范围:-55°C至+125°C
    - 引脚直径:1.27毫米至1.60毫米
    - 板厚范围:2.30毫米至7.62毫米
    - 绝缘材料:黑色液态结晶聚合物
    - 接触材料:铍铜
    - 电镀:金或锡覆盖50微英寸(1.27微米)镍
    - 安装方式:表面贴装、通孔(顶部和底部)

    产品特点和优势


    HLE系列连接器具有以下几个显著特点:
    - 高可靠性:采用高品质材料和严格的生产工艺,确保长时间使用的稳定性和可靠性。
    - 高电流承载能力:支持高达4.1安培的电流,适用于需要较大电流的应用场景。
    - 宽工作温度范围:能够在极端环境下正常工作,适应多种严苛的工作条件。
    - 多样化配置选项:支持多种引脚数、电镀方式及安装方式,灵活性强。

    应用案例和使用建议


    HLE系列连接器在多个行业中有着广泛应用,例如:
    - 电信行业:用于服务器、交换机等设备间的连接。
    - 工业自动化:用于控制系统的数据传输和电源供应。
    - 消费电子:用于智能手机、平板电脑等便携式设备的内部连接。
    使用建议:
    - 在使用前,根据具体应用需求选择合适的引脚数和安装方式。
    - 确保连接器与PCB设计符合制造商推荐的布局要求,以保证最佳性能。
    - 在恶劣环境中使用时,考虑增加防尘和防水措施。

    兼容性和支持


    HLE系列连接器可以与多种其他组件兼容,包括TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等系列。此外,制造商提供了全面的技术支持和售后服务,确保客户能够获得满意的解决方案。

    常见问题与解决方案


    - 问题1:连接器无法正常插入
    - 解决方法:检查引脚对齐情况,确认引脚没有弯曲或变形。

    - 问题2:接触不良
    - 解决方法:清洁引脚和插座,确保良好的电接触。

    - 问题3:连接器过热
    - 解决方法:检查连接器负载是否超过其额定值,调整负载以确保不超过最大电流限制。

    总结和推荐


    总体而言,HLE系列电子连接器凭借其卓越的性能、广泛的兼容性和丰富的配置选项,在市场上具有很高的竞争力。对于需要高性能、高可靠性的应用场合,推荐选用HLE系列连接器。制造商提供的全方位支持和服务也进一步提升了产品的用户体验。
    如果你正在寻找一款能够在极端条件下提供可靠连接的电子连接器,HLE系列无疑是值得信赖的选择。

HLE-122-02-G-DV-BE参数

参数
防护等级 -
针脚数 44pin
额定电流 4.1A
触头镀层厚度 - 配接 510nm
触头镀层 - 配接
类型 Bottom Entry,Push-Pull,Receptacle
间距-配接 2.54mm
排数 2
颜色 黑色
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-122-02-G-DV-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-122-02-G-DV-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-122-02-G-DV-BE HLE-122-02-G-DV-BE数据手册

HLE-122-02-G-DV-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 13.0086 ¥ 107.9712
25+ $ 11.2594 ¥ 93.4527
50+ $ 9.6569 ¥ 80.1524
100+ $ 6.6852 ¥ 55.4875
500+ $ 5.8931 ¥ 48.9125
1000+ $ 4.3047 ¥ 35.729
4850+ $ 2.7284 ¥ 22.6456
13120+ $ 2.5494 ¥ 21.1604
28360+ $ 2.3343 ¥ 19.3747
库存: 100
起订量: 18 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1079.71
