HLE-113-02-L-DV-LC

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 2 26pin 4.1A 250nm 金 黑色 贴片安装
供应商型号: 200-HLE11302LDVLC
供应商: Mouser
标准整包数: 1

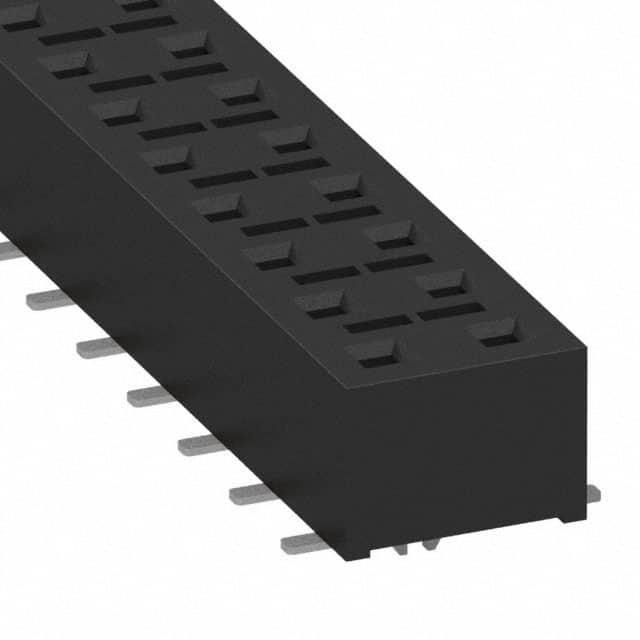

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-113-02-L-DV-LC

HLE-113-02-L-DV-LC概述

    HLE Series Electronic Connector Technical Overview

    1. 产品简介


    HLE系列电子连接器是专为高速传输和可靠性能设计的高性能连接器。这类连接器广泛应用于通信、计算机、工业控制、消费电子等领域,用于实现不同电路板间的信号传输。HLE系列提供多种选项,以适应不同的应用场景和需求。

    2. 技术参数


    HLE系列电子连接器的关键技术规格如下:
    | 参数 | 规格 |

    | 插针间距 | 2.54 mm (.100") |
    | 插孔直径 | 1.27 mm (.050") |
    | 连接高度 | 1.42 mm (.056") |
    | 镀层选项 | Au or Sn over 50 µ" (1.27 µm) Ni |
    | 插入力 | 最大100克 |
    | 拔出力 | 最小100克 |
    | 工作温度范围 | -55 °C to +125 °C |
    | 电流容量 | 4.1 A per pin (2 pins powered) |
    | 电压等级 | 400 VAC |
    | 阻燃材料 | RoHS合规 |
    | 插拔寿命 | ≥500次循环 |

    3. 产品特点和优势


    HLE系列电子连接器的主要特点和优势包括:
    - 高可靠性:采用高精度制造工艺,确保长期稳定运行。
    - 兼容性强:可以与多种标准接口如TSW, MTSW, DW, EW, ZW等匹配。
    - 宽温域适用:可在极端温度下保持优异性能,适用于各种恶劣环境。
    - 镀层选择:提供Au/Sn双镀层选择,满足不同应用场景的需求。
    - 成本效益:优化的设计和材料选择,保证了高性价比。

    4. 应用案例和使用建议


    HLE系列电子连接器广泛应用于各类电路板的连接中,例如计算机主板、工业控制系统和通信设备等。具体应用实例包括:
    - 计算机服务器中的背板连接。
    - 工业自动化设备的传感器连接。
    - 网络交换机的背板互连。
    使用建议:
    - 在设计PCB时,应预留足够的空间以便于连接器的安装和拆卸。
    - 选择合适的镀层类型,以确保良好的电性能和长期稳定性。
    - 考虑到环境温度的变化,选用具有较高工作温度范围的连接器。

    5. 兼容性和支持


    HLE系列电子连接器与多种标准接口兼容,包括但不限于TSW, MTSW, DW, EW, ZW等。供应商提供了丰富的技术支持文档,帮助客户进行选型和使用。如果需要更详细的规格说明或推荐的PCB布局,可以访问[Samtec官网](http://www.samtec.com)获取更多信息。

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - 问题1:连接器插入后无法稳固锁定。
    - 解决办法:确认是否正确安装了Locking Clip(-LC)组件。
    - 问题2:连接器无法与预期设备匹配。
    - 解决办法:检查所选型号是否与目标设备的标准接口兼容。
    - 问题3:连接器表面出现腐蚀现象。
    - 解决办法:确认是否选择了正确的镀层类型,以及是否存放在适当的存储环境中。

    7. 总结和推荐


    综上所述,HLE系列电子连接器凭借其卓越的可靠性和广泛的适用性,成为了许多关键应用的理想选择。无论是计算机、通信还是工业控制领域,HLE系列都展现出了强大的市场竞争力。因此,强烈推荐该系列产品用于需要高性能连接解决方案的应用场景。

HLE-113-02-L-DV-LC参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
类型 Push-Pull,Receptacle
防护等级 -
针脚数 26pin
排数 2
触头镀层 - 配接
额定电流 4.1A
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-113-02-L-DV-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-113-02-L-DV-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-113-02-L-DV-LC HLE-113-02-L-DV-LC数据手册

HLE-113-02-L-DV-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
