ZF5S-40-01-T-WT-K-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 40pin 自然色 2.1mm FFC 1.8A 锡 底部 SMD,P=0.5mm,卧贴 贴片安装 25.65mm(长度)*5.67mm(高度)
供应商型号: 200-ZF5S4001TWTKTR
供应商: Mouser
标准整包数: 1

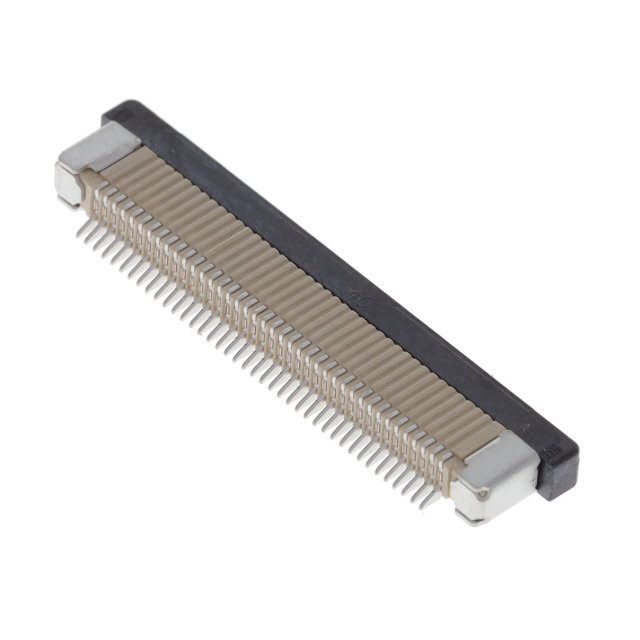

SAMTEC FFC/FPC连接器 ZF5S-40-01-T-WT-K-TR

ZF5S-40-01-T-WT-K-TR概述

    ZF5S-XX-XX-X-WT-X-XX 电子元器件产品手册

    1. 产品简介


    ZF5S-XX-XX-X-WT-X-XX 是一款零插入力(Zero Insertion Force, ZIF)5mm间距的连接器,主要用于高速数据传输和信号连接。该产品适用于多种电子设备,包括计算机主板、服务器、通信设备及消费电子产品等。

    2. 技术参数


    - 位数范围:从4位到50位不等(使用ZF5-XX和ZF5C-XX)
    - 引脚样式:
    - -01: 使用C-297-01-T
    - -02: 使用C-297-03-T
    - -03: 使用C-297-02-T和C-297-04-T
    - 镀层规格:纯锡,哑光表面(-T)
    - 焊盘规格:使用WT-60-01-T
    - 选件:Kapton垫片(仅限-01引脚样式)
    - 包装:
    - 空白表示管装(参见注释8)
    - -TR表示带卷(参见注释9和10)
    - -FR表示全卷带卷
    - 材料:
    - 外壳:LCP,自然色
    - 面板:LCP,黑色
    - 接触件:磷青铜
    - 焊接片:黄铜
    - 尺寸:
    - 多个关键尺寸(以毫米为单位),例如0.85 mm (0.033 in)和4.82 mm (0.190 in)

    3. 产品特点和优势


    - 零插入力设计:确保插拔操作时不会损坏接点,提供高可靠性。
    - 多样化配置:可定制的位数和引脚样式,满足不同应用需求。
    - 高性能材料:选用LCP外壳、磷青铜接触件和黄铜焊接片,提升整体耐用性和电气性能。
    - 精确制造:采用严格公差控制,保证产品的稳定性和一致性。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于计算机主板、服务器、通信设备及消费电子产品中。
    - 使用建议:
    - 在安装过程中确保接触件的清洁度,避免污染影响性能。
    - 遵循制造商提供的安装指南,确保正确的插拔方向。
    - 对于高密度应用,考虑使用全卷带卷包装以提高效率。

    5. 兼容性和支持


    - 兼容性:ZF5S-XX-XX-X-WT-X-XX 支持与多种标准插头和插座配合使用,确保广泛的互换性。
    - 支持服务:SAMTEC公司提供全面的技术支持和售后服务,包括设计咨询、安装指导和定期维护。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方法:检查接触件是否清洁,是否有任何物理损伤或变形。
    - 问题2:插入力过大
    - 解决方法:确保正确安装并遵循安装指南,必要时联系技术支持进行诊断。
    - 问题3:外观瑕疵
    - 解决方法:如果发现任何外观瑕疵,应及时联系供应商更换新的部件。

    7. 总结和推荐


    ZF5S-XX-XX-X-WT-X-XX 连接器凭借其零插入力设计、高可靠性和多样化配置,在各种高速数据传输和信号连接应用中表现出色。经过严格的测试和验证,该产品在性能、耐用性和适用性方面均具有显著优势。因此,强烈推荐用于需要高稳定性和高可靠性的电子设备中。

ZF5S-40-01-T-WT-K-TR参数

参数
间距 500μm
扁平柔性类型 FFC
板上高度 2.1mm
针脚数 40pin
触头镀层
额定电流 1.8A
外壳颜色 自然色
连接器/触头类型 底部
端接 焊盘
长*宽*高 25.65mm(长度)*5.67mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

ZF5S-40-01-T-WT-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-40-01-T-WT-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-40-01-T-WT-K-TR ZF5S-40-01-T-WT-K-TR数据手册

ZF5S-40-01-T-WT-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1515 ¥ 35.0802
50+ $ 3.186 ¥ 26.9217
100+ $ 2.7 ¥ 22.815
500+ $ 2.3976 ¥ 20.2597
1350+ $ 1.8165 ¥ 15.3494
2700+ $ 1.638 ¥ 13.8411
库存: 1351
起订量: 1 增量: 1
