ESW-110-44-S-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 20pin 5.2A 760nm 金 黑色 通孔安装 25.91mm(长度)*4.95mm(高度)
供应商型号: SR-ESW-110-44-S-D
供应商: 海外现货
标准整包数: 1

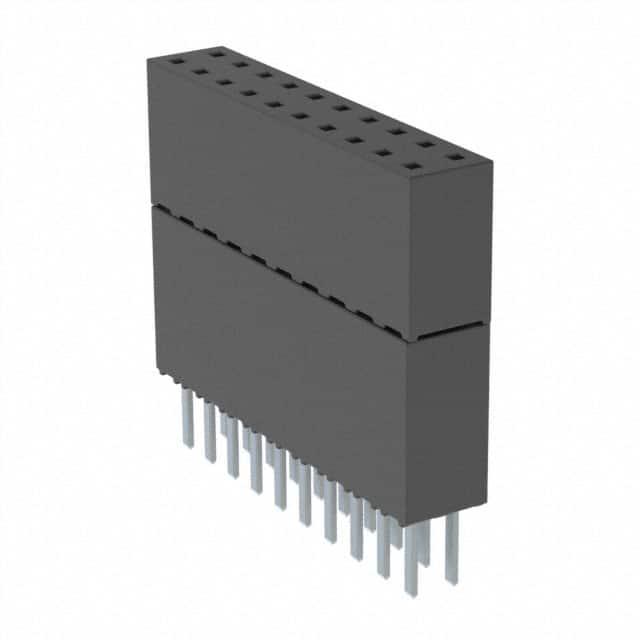

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-110-44-S-D

ESW-110-44-S-D概述


    产品简介


    产品类型与功能:
    本文介绍的是Samtec公司的ESQ和ESW系列电子连接器。这些连接器是专为需要高密度连接的应用设计的,如PC/104标准主板。ESQ系列采用方形尾端设计,适用于堆叠式和非堆叠式的连接需求,而ESW系列则采用了焊锡尾端,同样可以用于不同的连接方式。
    应用领域:
    这些连接器广泛应用于嵌入式计算系统、工业自动化、电信设备以及其他需要高度可靠和紧凑型连接解决方案的场合。它们支持各种长度、风格和选项,确保能够满足特定设计的需求。

    技术参数


    | 参数名称 | 描述 |

    | 接触材料 | 磷青铜 |
    | 镀层 | 金或镀锡(超50µ"镍) |
    | 电流额定值 | ESW/TSW:5.2A/针(双针供电) |
    ESQ/TSW:5.7A/针(双针供电) |
    | 电压等级 | 550VAC(与TSW或ESQ配合使用) |
    | 工作温度范围 | -55°C至+125°C(金镀层) |
    -55°C至+105°C(锡镀层) |
    | 插入深度 | 3.68mm至6.35mm |
    | 正常力 | 标准:125克(4.4N) |
    | 最大循环次数 | 100次(10µ"金镀层) |

    产品特点和优势


    产品优势:
    - 高电流容量:能承受高达5.7A的电流,非常适合高功率应用。
    - 宽工作温度范围:-55°C至+125°C的工作温度范围,适用于严苛的环境条件。
    - 紧凑设计:提供多种长度和样式,以适应不同的布局需求。
    - 易于安装:焊锡尾端和插针式设计,方便快速安装和维护。

    应用案例和使用建议


    应用场景:
    - 嵌入式计算系统:如PC/104主板中的“堆叠通过”和“非堆叠通过”连接器。
    - 工业自动化设备:在工厂自动化和机器人系统中使用,以实现可靠的信号传输。
    使用建议:
    - 环境选择:在高温或低温环境下使用时,建议选用金镀层以确保更好的性能稳定性。
    - 空间利用:根据可用空间和布线需求,选择合适的长度和行数选项。

    兼容性和支持


    兼容性:
    - 这些连接器可与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH、HTSS系列进行配合使用。
    支持信息:
    - 客户定制需求需由Samtec审批并在客户特定图纸上标明。完整的规格文档可在Samtec官方网站获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何处理插拔困难? | 确保接触材料无损伤,正确插入并使用适当的力。 |
    | 如何确认连接器是否正常工作? | 使用万用表测试电阻或电压,确认信号通路畅通。 |

    总结和推荐


    综合评估:
    Samtec的ESQ和ESW系列连接器以其优异的性能和广泛的适用性,在电子元件市场上具有很高的竞争力。其出色的电流容量、宽泛的工作温度范围和丰富的型号选项使其成为众多高可靠性应用的理想选择。
    推荐:
    如果您正在寻找一款适用于工业自动化和嵌入式系统的高可靠性和高电流容量连接器,那么Samtec的ESQ和ESW系列连接器无疑是一个值得考虑的选择。

ESW-110-44-S-D参数

参数
防护等级 -
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
间距-配接 2.54mm
排数 2
类型 Elevated Socket,Push-Pull
颜色 黑色
额定电流 5.2A
针脚数 20pin
长*宽*高 25.91mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESW-110-44-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-110-44-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-110-44-S-D ESW-110-44-S-D数据手册

ESW-110-44-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 5.4375 ¥ 46.3819
100+ $ 4.95 ¥ 42.2235
500+ $ 4.3 ¥ 36.679
1000+ $ 3.775 ¥ 32.2008
2500+ $ 2.9875 ¥ 25.4834
库存: 39
起订量: 57 增量: 1
交货地:
最小起订量为:50
合计: ¥ 0
