首页  >  产品百科  >  ZF5S-50-01-T-WT

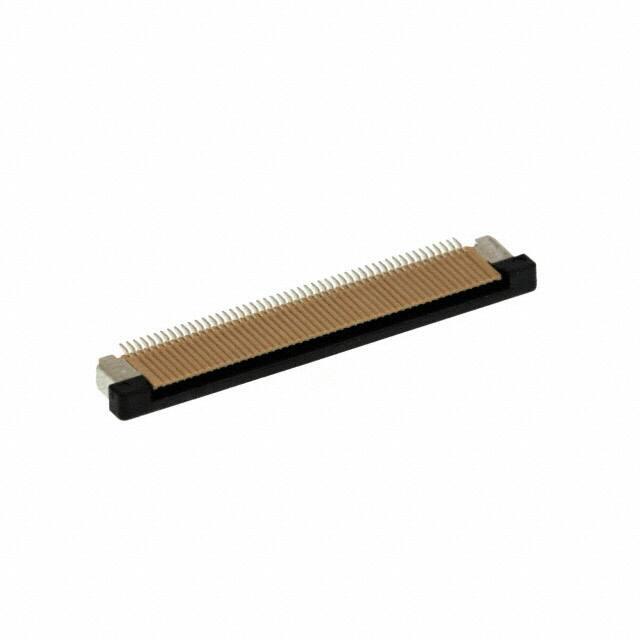

ZF5S-50-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec FPC插座 边缘连接器, ZF1系列, 表面
供应商型号: 200-ZF5S5001TWT
供应商: Mouser
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF5S-50-01-T-WT

ZF5S-50-01-T-WT概述


    产品简介




    产品名称: ZF5S-XX-XX-X-WT-X-XX

    产品类型: 用于零插入力(Zero Insertion Force, ZIF)0.5mm装配的连接器。

    主要功能: 支持高密度引脚排列,允许在较小的空间内安装更多的引脚,适用于各种电子设备和电路板。

    应用领域: 广泛应用于计算机、通信设备、医疗设备、工业控制系统等领域。


    技术参数




    - 引脚数: 从4个到50个不等。
    - 引脚样式:
    - -01: 使用C-297-01-T。
    - -02: 使用C-297-03-T。
    - -03: 同时使用C-297-02-T和C-297-04-T。
    - 镀层规格: 纯锡,哑光表面。
    - 焊片: 使用WT-60-01-T。
    - 附加选项: 可选配Kapton垫片。
    - 包装方式:
    - 管装(默认)。
    - 带卷(-TR)。
    - 完整卷带(-FR)。
    - 材料:
    - 外壳:LCP,自然色。
    - 遮阳篷:LCP,黑色。
    - 触点:磷青铜。
    - 焊片:黄铜。


    产品特点和优势




    - 零插入力设计: 无需用力即可将连接器插接,减少了对引脚的损坏风险。
    - 高密度布局: 在紧凑空间内实现更多引脚的连接。
    - 镀层处理: 采用纯锡镀层,保证长期可靠性。
    - 多种包装选择: 适应不同的生产和使用需求。
    - 广泛兼容性: 可与多种标准组件兼容,方便集成于现有系统。


    应用案例和使用建议




    应用场景: 在一台小型便携式医疗设备中,使用ZF5S-XX-XX-X-WT-X-XX连接器实现内部各部件之间的高效互联。通过零插入力设计,减少维修时对连接器的损害,提高系统的稳定性和可靠性。

    使用建议:
    - 严格按照手册中的步骤进行安装和维护。
    - 在连接过程中注意引脚方向,确保正确安装。
    - 定期检查连接部位,以确保接触良好。


    兼容性和支持




    - 兼容性: ZF5S-XX-XX-X-WT-X-XX连接器可与市面上常见的其他电子元件配合使用,具有良好的兼容性。
    - 支持和维护: SAMTEC公司提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等,帮助用户顺利解决问题。


    常见问题与解决方案




    - 问题1: 插入过程中发现连接器无法顺畅插入。
    - 解决方案: 检查插头和插座是否正确对齐,确保零插入力设计正常工作。

    - 问题2: 引脚损坏。
    - 解决方案: 检查引脚是否有损伤,必要时更换新的连接器。

    - 问题3: 连接松动。
    - 解决方案: 重新检查连接状态,确保锁紧到位。


    总结和推荐




    综述: ZF5S-XX-XX-X-WT-X-XX连接器是一款高性能、多功能的产品,特别适用于需要高密度、可靠连接的应用场合。其独特的零插入力设计显著提升了系统的稳定性和寿命。

    推荐: 我们强烈推荐在各类需要高密度、可靠的电气连接场景中使用ZF5S-XX-XX-X-WT-X-XX连接器。它的卓越性能和可靠性将为您的项目带来显著的优势。

ZF5S-50-01-T-WT参数

参数
触头镀层
额定电流 1.8A
外壳颜色 自然色
间距 500μm
连接器/触头类型 底部
端接 焊盘
板上高度 2.1mm
针脚数 50pin
扁平柔性类型 FFC
长*宽*高 30.65mm(长度)*5.66mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF5S-50-01-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-50-01-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-50-01-T-WT ZF5S-50-01-T-WT数据手册

ZF5S-50-01-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.186 ¥ 35.3717
54+ $ 3.1968 ¥ 27.013
108+ $ 2.7216 ¥ 22.9975
504+ $ 2.4192 ¥ 20.4422
1008+ $ 1.7955 ¥ 15.172
2016+ $ 1.6065 ¥ 13.5749
5004+ $ 1.239 ¥ 10.4696
库存: 95
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.37
