HLE-110-02-L-DV-BE-A

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排母 排母, HLE系列, 直角, 表面
供应商型号: 200-HLE11002LDVBEA
供应商: Mouser
标准整包数: 1

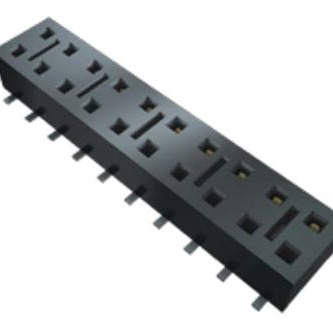

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-110-02-L-DV-BE-A

HLE-110-02-L-DV-BE-A概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是Samtec公司生产的高密度连接器HLE-1XX-02-XXX-DV系列。该系列连接器主要用于电子设备中的信号传输,适用于多种高科技领域如通信、工业自动化、汽车电子等。这些连接器设计用于高密度布局,提供出色的电气性能和可靠的机械稳定性。

    2. 技术参数


    - 接触材料: 铍铜 (BeCu)
    - 电镀选项:
    - G: 20µ" 金在接触区域,3µ" 镀尾 (推荐C-132-12-G)
    - S: 30µ" 选择性金在接触区域,哑光锡在尾部 (推荐C-132-12-S)
    - F: 3µ" 选择性闪光金在接触区域,哑光锡在尾部 (推荐C-132-12-F)
    - L: 10µ" 选择性轻金在接触区域,哑光锡在尾部 (推荐C-132-12-L)
    - H: 30µ" 重金在接触区域,3µ" 镀尾 (推荐C-132-12-H)
    - STL: 30µ" 选择性金在接触区域,锡铅 (90%/10 ±5%) (推荐C-132-12-STL)
    - SM: 30µ" 选择性金在接触区域,哑光锡在尾部 (推荐C-132-12-S)
    - FM: 3µ" 选择性闪光金在接触区域,哑光锡在尾部 (推荐C-132-12-F)
    - LM: 10µ" 轻金在接触区域,哑光锡在尾部 (推荐C-132-12-L)
    - 包装方式:
    - 空白: 管装 (标准包装)
    - -TR: 带卷 (仅限2-29个位置)
    - -FR: 满卷带卷 (仅限2-29个位置)
    - 选项:
    - -BE: 底部进线
    - -A: 插针定位销 (最低4个位置)
    - -LC: 锁定夹 (最低2个位置)
    - -P: 表面贴装垫 (仅限位置-03至-50)
    - -K: 聚酰亚胺薄膜垫 (仅限位置-03至-50)

    3. 产品特点和优势


    HLE-1XX-02-XXX-DV系列连接器具有以下显著特点和优势:
    - 高可靠性: 高密度设计和优质材料确保稳定的电气连接和长时间使用寿命。
    - 多样化电镀选项: 用户可根据需求选择不同类型的电镀材料,以满足不同的电气性能要求。
    - 灵活的安装方式: 支持底部进线、表面贴装等多种安装方式,提高安装灵活性。

    4. 应用案例和使用建议


    该连接器广泛应用于工业自动化系统、通信设备及汽车电子等领域。例如,在一个自动化控制系统中,可以利用HLE-1XX-02-XXX-DV系列连接器实现信号的高速传输和稳定连接。在使用过程中,建议选择合适的电镀材料以确保长期的可靠性和抗腐蚀性。同时,根据具体应用场景选择合适的安装方式,以提高系统的集成度和美观性。

    5. 兼容性和支持


    该系列连接器与其它型号(如C-132-12系列)存在良好的兼容性,可配合其他组件构建完整的电路系统。Samtec公司提供全方位的技术支持和售后服务,包括但不限于样品申请、技术咨询和故障排除服务。

    6. 常见问题与解决方案


    1. 问题: 最大摆动量为多少?
    - 解决方案: 双向最大摆动量为0.2英寸 (±0.1英寸),请参考图纸进行安装。

    2. 问题: 是否可以手动安装?
    - 解决方案: 手动安装适用于所有装配件,特别是带有锁定夹的装配件。

    7. 总结和推荐


    综上所述,HLE-1XX-02-XXX-DV系列连接器以其优异的性能和灵活的设计成为各类电子设备的理想选择。强烈推荐该系列连接器用于需要高可靠性和高密度布局的应用场景。如果您对产品有任何疑问,欢迎随时联系Samtec公司的技术支持团队获取帮助。

HLE-110-02-L-DV-BE-A参数

参数
颜色 黑色
排数 2
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 20pin
额定电流 4.1A
长*宽*高 25.4mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-110-02-L-DV-BE-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-110-02-L-DV-BE-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-110-02-L-DV-BE-A HLE-110-02-L-DV-BE-A数据手册

HLE-110-02-L-DV-BE-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.841 ¥ 32.4564
44+ $ 3.3372 ¥ 28.1993
110+ $ 2.7432 ¥ 23.18
506+ $ 2.5488 ¥ 20.9391
1012+ $ 2.1105 ¥ 17.8337
2508+ $ 1.554 ¥ 13.1313
5016+ $ 1.134 ¥ 9.5823
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.45
直接购买
加入购物车
