ESQ-105-13-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距5p单排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: SR-ESQ-105-13-G-S
供应商: 海外现货
标准整包数: 1

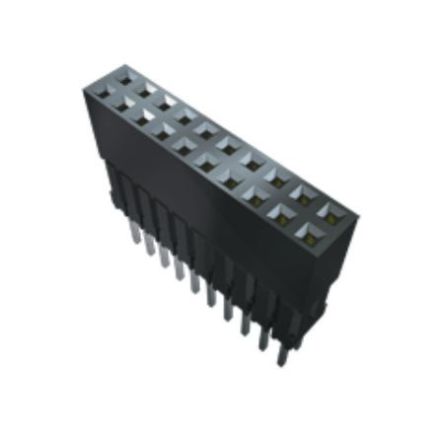

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-105-13-G-S

ESQ-105-13-G-S概述


    产品简介


    本手册介绍的是Samtec公司生产的(2.54 mm) .100" ESW, ESQ系列的电子连接器。此系列包括ESQ–110–44–T–D、ESQ–132–14–G–D、ESW–115–12–G–S等型号,主要用于工业控制、计算机外围设备、通信系统等领域。它们具备自巢式插槽和高电流承载能力,特别适用于需要高频传输和高可靠性的应用场合。

    技术参数


    - 产品类型:连接器
    - 主要功能:提供自巢式插座,支持标准和低插入力,适用于多种电子设备连接
    - 电气特性:
    - 电流承载能力:ESW/TSW为5.2 A/针(2针供电),ESQ/TSW为5.7 A/针(2针供电)
    - 电压等级:550 VAC
    - 插入深度:(3.68 mm) .145"至(6.35 mm) .250"
    - 正常力:125克(4.4 N)
    - 最大循环次数:100次(10 μ"金)
    - 工作环境:
    - 温度范围:-55°C 至 +125°C(金),-55°C 至 +105°C(锡)
    - RoHS合规:是
    - 焊接类型:波峰焊
    - 绝缘材料:黑色玻璃填充聚酯
    - 接触材料:磷青铜
    - 电镀:Au或Sn覆盖50 μ"(1.27 μm)Ni

    产品特点和优势


    - 高可靠性:具备较高的电流承载能力和电压等级,适用于严苛的工作环境
    - 自巢式设计:独特的自巢式插槽设计提供了优异的机械稳定性和耐用性
    - 多样化选择:根据具体需求可选不同型号,如ESQ-132-14-G-D(标准插入力)和ESQ-132-39-G-D(低插入力)
    - 兼容性强:可与TSW、MTSW、EW等多种插头相匹配,方便灵活组装

    应用案例和使用建议


    这些连接器广泛应用于PC/104模块和各种嵌入式系统中。例如,PC/104 J1/P1“堆叠式”连接器采用ESQ-132-14-G-D(标准插入力)和ESQ-132-39-G-D(低插入力)。在实际使用过程中,建议用户仔细阅读手册中的插拔力要求和温度限制,以确保长时间稳定运行。

    兼容性和支持


    该系列产品可以与多种其他电子元器件和设备兼容,如TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH和HTSS。Samtec公司提供全面的技术支持,包括在线资料库(www.samtec.com)、产品样本和客户特定图纸的批准。此外,还提供定制化服务,以满足客户的特殊需求。

    常见问题与解决方案


    1. 插入力过高:检查连接器是否正确安装,是否有异物阻碍。
    2. 温度过载:确认环境温度不超过手册规定的最大值。
    3. 电镀失效:更换新的电镀层以保证接触质量。
    4. 接触不良:检查是否有氧化或腐蚀,必要时清洁接触面。

    总结和推荐


    总体而言,Samtec公司的(2.54 mm) .100" ESW, ESQ系列连接器在性能、可靠性和兼容性方面表现出色,适用于多种高性能电子产品和系统。对于需要高可靠性和严格标准的应用场合,强烈推荐选用该系列产品。此外,建议用户定期进行检查和维护,以保持最佳工作状态。

ESQ-105-13-G-S参数

参数
针脚数 5pin
触头镀层 - 配接
间距-配接 2.54mm
额定电流 5.7A
颜色 黑色
防护等级 -
类型 Elevated Socket,Push-Pull
触头镀层厚度 - 配接 510nm
排数 1
长*宽*高 13mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

ESQ-105-13-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-105-13-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-105-13-G-S ESQ-105-13-G-S数据手册

ESQ-105-13-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.775 ¥ 14.8568
500+ $ 1.575 ¥ 13.1828
1000+ $ 1.225 ¥ 10.2533
2000+ $ 1.1125 ¥ 9.3116
5000+ $ 0.8875 ¥ 7.4284
库存: 221
起订量: 176 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1485.68
