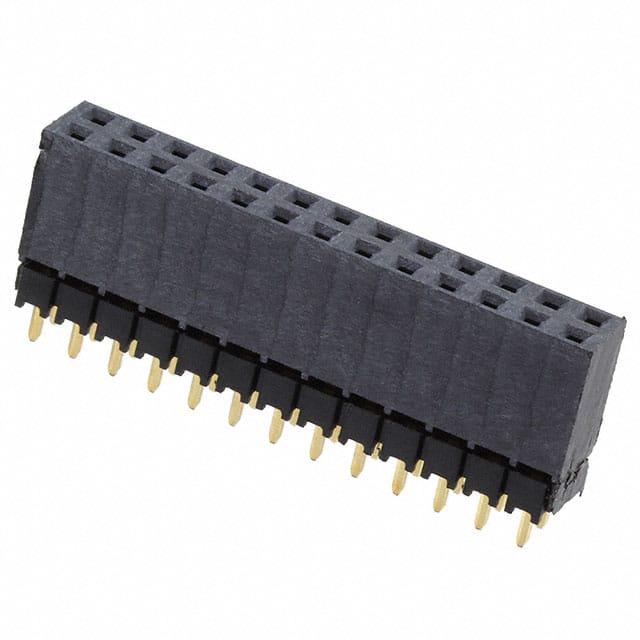

ESQ-113-12-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距26p双排排母 加高排母, ESQ系列, 直角, 通孔安装
供应商型号: SR-ESQ-113-12-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-113-12-G-D

ESQ-113-12-G-D概述


    产品简介


    ESW/ESQ系列电子元器件是一种适用于广泛工业和消费电子应用的连接器。这些产品包括ESQ-110-44-T-D、ESQ-132-14-G-D、ESW-115-12-G-S等型号,主要用于提供高可靠性的信号传输和电源连接。ESW系列采用Solder Tail(焊接尾)设计,而ESQ系列则具有Square Tail(方形尾),这使得它们在不同的应用场合下都能表现出色。这些连接器主要用于PC/104™堆叠式连接系统,如J1/P1、J1和J2/P2“穿透式”连接器。

    技术参数


    - 连接器类型: ESW (Solder Tail), ESQ (Square Tail)
    - 引脚间距: 2.54 mm (.100")
    - 引脚数量: 1至36个(单排),最多可扩展至72个(双排)
    - 材料:
    - 绝缘材料:黑玻璃填充聚酯
    - 接触材料:磷青铜
    - 镀层:金或锡覆盖50 µ" (1.27 µm)镍
    - 电流容量:
    - ESW/TSW: 每个引脚5.2 A(两个引脚供电)
    - ESQ/TSW: 每个引脚5.7 A(两个引脚供电)
    - 电压等级: 550 VAC
    - 工作温度范围:
    - 金镀层:-55 °C 至 +125 °C
    - 锡镀层:-55 °C 至 +105 °C
    - 插入深度: 3.68 mm (.145") 至 6.35 mm (.250")
    - 最大循环次数: 100次(10 µ" (0.25 µm)金镀层)
    - RoHS合规: 是
    - 焊锡方式: 波峰焊

    产品特点和优势


    - 高可靠性: 这些连接器采用高质量材料和镀层,确保长时间使用后的稳定性能。
    - 广泛的适用性: 支持多种PC/104™堆叠式连接器标准,如J1/P1、J1和J2/P2,适配于各类板卡间的信号和电源连接。
    - 增强的机械性能: Square Tail设计提供了更稳定的连接,减少了信号传输过程中的干扰。
    - 低插入力: 低插入力版本的设计使得安装更为简便,适合批量生产使用。

    应用案例和使用建议


    应用场景:
    - PC/104™系统: 在小型化嵌入式计算机系统中,这些连接器可用于板卡之间的信号和电源连接,例如J1/P1、J1和J2/P2连接器。
    使用建议:
    - 选择合适的连接器型号: 根据具体应用需求选择标准插入力或低插入力的连接器。
    - 正确焊接: 确保连接器尾部焊接质量,以防止短路和接触不良。
    - 防尘保护: 使用防尘罩或其他保护措施,延长连接器使用寿命。

    兼容性和支持


    - 兼容性: ESW/ESQ系列连接器可与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH和HTSS等系列的连接器相匹配。
    - 技术支持: Samtec公司提供全面的技术支持和文档,包括详细的规格说明书和技术更新。

    常见问题与解决方案


    - Q: 插入时出现错误?
    - A: 检查连接器是否有正确的引脚数量,并确认所有引脚都已正确对齐。
    - Q: 连接不稳定?
    - A: 检查接触材料是否氧化,必要时重新清洁或更换连接器。
    - Q: 安装时出现插拔困难?
    - A: 确保插入深度符合要求,并避免过度弯曲连接器引脚。

    总结和推荐


    总体评价: ESW/ESQ系列连接器凭借其高可靠性、广泛的适用性和增强的机械性能,成为在PC/104™系统中实现高效信号和电源连接的理想选择。特别是低插入力版本,非常适合需要频繁插拔的应用场景。
    推荐: 我们强烈推荐使用ESW/ESQ系列连接器,特别是在需要高可靠性连接的小型化嵌入式系统中。对于工程师和设计师来说,这些连接器不仅提供了出色的电气性能,还能显著提高系统的整体可靠性。

ESQ-113-12-G-D参数

参数
防护等级 -
触头镀层 - 配接
针脚数 26pin
触头镀层厚度 - 配接 510nm
间距-配接 2.54mm
颜色 黑色
类型 Elevated Socket,Push-Pull
额定电流 5.7A
排数 2
长*宽*高 33mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-113-12-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-113-12-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-113-12-G-D ESQ-113-12-G-D数据手册

ESQ-113-12-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 6 ¥ 51.18
100+ $ 5.7125 ¥ 48.7276
500+ $ 4.45 ¥ 37.9585
1000+ $ 4.0375 ¥ 34.4399
2500+ $ 3.1875 ¥ 27.1894
库存: 649
起订量: 51 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2559
