HLE-103-02-G-DV-BE-K-TR

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 6pin 4.1A 510nm 金 黑色 贴片安装 7.62mm(长度)*6.6mm(高度)
供应商型号: N-HLE-103-02-G-DV-BE-K-TR
供应商: 云汉优选
标准整包数: 1

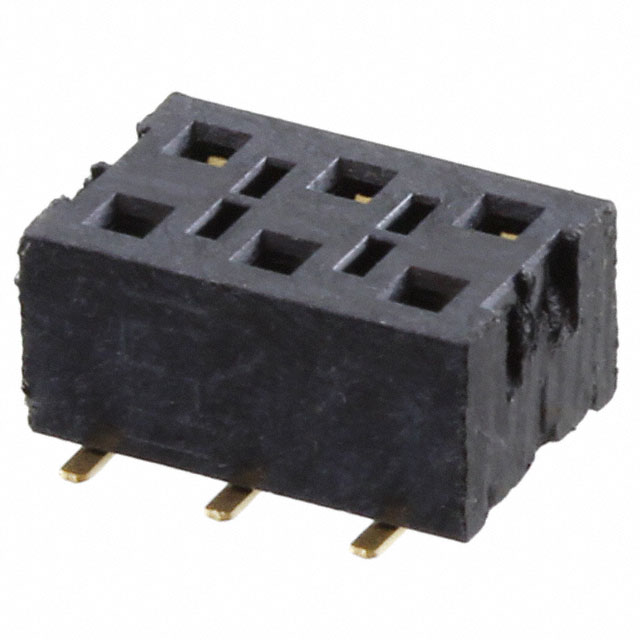

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-103-02-G-DV-BE-K-TR

HLE-103-02-G-DV-BE-K-TR概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的产品是HLE-1XX-02-XXX-DV系列的电子元器件,属于插座装配件。此系列适用于各种电气连接场景,主要用于工业控制、通讯设备、计算机外围设备等领域。该产品的主要特点是表面贴装设计,能够提供稳定的电气接触性能。

    技术参数


    - 插座装配件规格:[2.54]英寸间距
    - 接触材料:铍铜(BeCu)
    - 镀层规格:
    - G:20μ"金在接触区,3μ"在尾部
    - S:30μ"选择性金在接触区,哑光锡在尾部
    - F:3μ"选择性闪金在接触区,哑光锡在尾部
    - L:10μ"轻金在接触区,哑光锡在尾部
    - H:30μ"重金在接触区,3μ"在尾部
    - STL:30μ"选择性金在接触区,锡铅(90%/10 ±5%)在尾部
    - SM:30μ"选择性金在接触区,哑光锡在尾部
    - FM:3μ"选择性闪金在接触区,哑光锡在尾部
    - LM:10μ"轻金在接触区,哑光锡在尾部
    - 包装方式:
    - 空白:管式包装(注意14和15)
    - -TR:带式与卷盘(仅2至29个位置)
    - -FR:全卷带式包装(仅2至29个位置)

    产品特点和优势


    HLE-1XX-02-XXX-DV系列具有多种镀层规格选项,可根据不同应用场景选择最合适的镀层,从而确保稳定可靠的电气连接。此外,该系列产品的最大摆动幅度(任一方向)为3个位置,适用于高振动环境下的稳定连接需求。这些特点使其成为各类工业控制和通信设备的理想选择。

    应用案例和使用建议


    HLE-1XX-02-XXX-DV系列通常用于需要高性能电气连接的应用场景,如工业自动化控制系统和高速数据传输系统。在实际应用中,建议优先考虑使用带有选择性镀金层(例如S或SM)的产品以确保长期可靠性。此外,在处理过程中需特别注意最小拉出力的要求(至少12盎司),避免不当操作导致失效。

    兼容性和支持


    HLE-1XX-02-XXX-DV系列的管式包装是标准配置,适用于大多数应用场景。若需特殊包装(如带式与卷盘或全卷带式),请联系制造商进行定制。该产品与多种标准电气连接器和接口兼容,可广泛应用于各类电子设备中。SAMTEC公司提供了详尽的技术支持和售后服务,包括产品选型指导、安装培训和技术咨询等。

    常见问题与解决方案


    - 问题1:插入力过高
    - 解决方案:检查是否选择了正确的镀层规格(如S或SM),并且确保按照手册指示正确安装。

    - 问题2:插拔后出现松动
    - 解决方案:检查是否有足够的压紧力,确保所有组件正确对齐并锁定。

    - 问题3:接触不良
    - 解决方案:确认所有电气接点都已正确连接,并且没有被污染或损坏。

    总结和推荐


    HLE-1XX-02-XXX-DV系列插座装配件凭借其多样的镀层选项和卓越的电气性能,在各种工业和通信应用中表现出色。无论是针对复杂工业控制系统的高可靠性要求还是高速数据传输的稳定性需求,该系列产品均能提供可靠的支持。强烈推荐在高振动环境和高密度安装需求的应用场景中使用该系列产品的相关型号。总体而言,HLE-1XX-02-XXX-DV是一款值得信赖的选择。

HLE-103-02-G-DV-BE-K-TR参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 510nm
类型 Bottom Entry,Push-Pull,Receptacle
额定电流 4.1A
颜色 黑色
排数 2
防护等级 -
间距-配接 2.54mm
针脚数 6pin
长*宽*高 7.62mm(长度)*6.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HLE-103-02-G-DV-BE-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-103-02-G-DV-BE-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-103-02-G-DV-BE-K-TR HLE-103-02-G-DV-BE-K-TR数据手册

HLE-103-02-G-DV-BE-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.643 ¥ 13.9655
1000+ $ 1.1948 ¥ 10.1558
2000+ $ 1.0812 ¥ 9.1902
5000+ $ 0.8364 ¥ 7.1094
库存: 8250
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 907.75
