ZF1-10-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 1mm间距10p FPC插座 FPC连接器, ZF1系列, 单排, 表面, 焊接
供应商型号: 3550735
供应商: 海外现货
标准整包数: 1

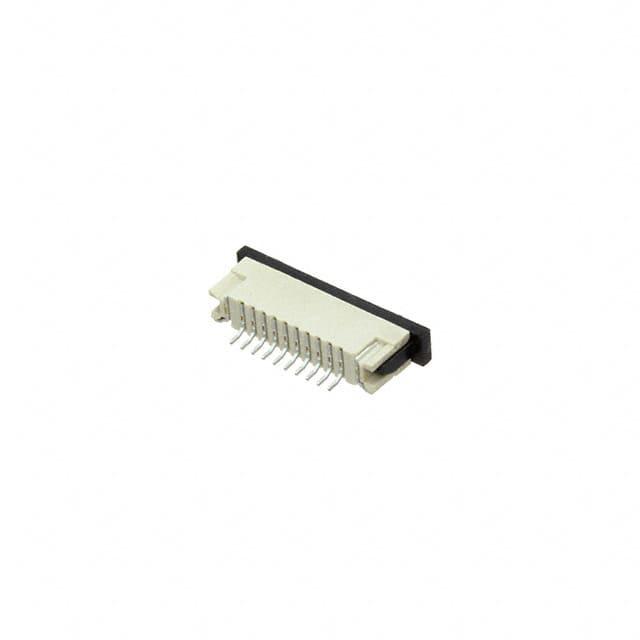

SAMTEC FFC/FPC连接器 ZF1-10-01-T-WT

ZF1-10-01-T-WT概述

    # 零件号:ZF1-XX-XX-XX-WT 技术手册

    产品简介


    本技术手册涵盖了ZF1系列电子元器件的技术参数、特点及应用实例。ZF1系列为零插入力(Zero Insertion Force, ZIF)1毫米装配器件,广泛应用于计算机、通信设备、工业自动化控制等领域,主要用于实现高效稳定的信号传输与管理。

    技术参数


    以下是ZF1系列的主要技术参数,具体如下:
    - 材料:零插入力 1mm 装配
    - Housing: LCP E130i 94-V2,颜色:自然
    - Cam Slider: PPS D5 94-V2,颜色:黑色
    - 接触片及焊点:磷青铜
    - 支持电镀方式:
    - T: 纯锡,磨砂表面
    - TM: 纯锡,磨砂表面
    - 封装选项:
    - 空白: 管式包装(见注释7)
    - -TR: 带卷式包装(见注释8&9)
    - -FR: 满卷带卷式包装(见注释8&9)
    尺寸参数:
    - 位数:ZF1-XX-XX-XX-WT-XX
    - 单位:英寸
    - 允许的最大闪存:.002
    - 允许的最大浇口残留物:.002

    产品特点和优势


    ZF1系列具有以下独特功能和优势:
    - 零插入力设计:减少接触点的磨损,延长产品寿命。
    - 高可靠性:提供超过12盎司的焊点保持力。
    - 可扩展性:适用于多种数量的安装位置,适应不同应用需求。
    - 材料选择:采用高性能材料,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 计算机主板连接:ZF1系列常用于计算机主板与各类外设的高速数据传输连接。
    - 工业自动化设备:适用于需要高精度、高可靠性的工业控制系统。
    使用建议
    - 安装注意事项:安装时需确保无外部机械应力,避免对插接件造成损坏。
    - 环境条件:在高温环境下使用时,请注意散热,避免因过热导致性能下降。

    兼容性和支持


    ZF1系列设计灵活,能够与多种标准接口兼容。制造商提供全面的售后服务和技术支持,以确保客户顺利使用产品并解决可能遇到的问题。

    常见问题与解决方案


    常见问题
    1. 安装后接触不良。
    2. 焊接后发现焊点存在缺陷。
    解决方案
    1. 检查接触点清洁度:确保所有接触点无尘、无油污。
    2. 检查焊点质量:使用适当的焊接温度和时间,确保焊点饱满且无空洞。

    总结和推荐


    综上所述,ZF1系列电子元器件凭借其零插入力设计、高可靠性和灵活性,非常适合应用于计算机和工业自动化控制等领域。其优异的性能和全面的支持使得该系列产品在市场上具备较强的竞争力。强烈推荐使用ZF1系列以提升您的系统性能和可靠性。

ZF1-10-01-T-WT参数

参数
端接 焊盘
额定电流 1.9A
板上高度 3mm
外壳颜色 自然色
触头镀层
间距 1mm
扁平柔性类型 FFC
连接器/触头类型 底部
针脚数 10pin
长*宽*高 17mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF1-10-01-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF1-10-01-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF1-10-01-T-WT ZF1-10-01-T-WT数据手册

ZF1-10-01-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.5077
102+ ¥ 4.0389
510+ ¥ 3.9668
1020+ ¥ 3.9668
2006+ ¥ 3.8947
5032+ ¥ 3.8947
库存: 194
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.5
直接购买
加入购物车
