CLP-107-02-G-D-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距14p双排排母 板对板, CLP系列, 直角, 表面
供应商型号: SAM13432TR-ND
供应商: Digi-Key
标准整包数: 1600

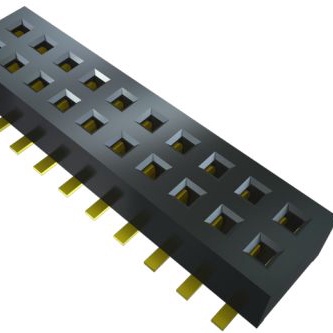

SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLP-107-02-G-D-P-TR

CLP-107-02-G-D-P-TR概述


    产品简介


    本产品为Samtec公司生产的低轮廓双排引脚连接器(Low Profile .050 x .050 Double Row Assembly),其主要适用于需要紧凑安装且对信号传输质量要求较高的电子产品。此类连接器采用表面贴装技术(Surface Mount Technology, SMT),广泛应用于计算机、通讯设备、医疗设备及工业自动化等领域。

    技术参数


    - 类型:双排引脚连接器
    - 引脚数量:2至50个位置
    - 引脚间距:0.050英寸(1.27毫米)
    - 引脚长度:根据具体型号和配置有所不同
    - 端子材料:磷青铜
    - 绝缘材料:液晶聚合物(LCP),UL 94 VO级,黑色
    - 插拔力:最小推力为0.5磅(8盎司)
    - 管式包装:仅限于5-50号位
    - 剪切端尾:需要按照图示尺寸剪切
    - 最大剪切闪亮:0.010英寸(0.27毫米),不允许有闪光进入孔内或延伸到引脚下方
    - 最大毛刺:0.005英寸(0.13毫米)

    产品特点和优势


    - 低轮廓设计:0.050英寸 x 0.050英寸的外形使得它适合空间受限的设计。
    - 表面贴装技术:易于自动化生产和组装,提高生产效率。
    - 多样化的引脚样式:提供了多种引脚样式和镀层选项,如选择性金镀层(Selective Gold Plating),以适应不同的电气需求。
    - 兼容多种应用:适用于从低频到高频的各种应用,具有良好的信号传输性能。
    - 可定制化:提供多种配置选项,如选择带定位销的引脚垫(Pick & Place Pad with Alignment Pins)和聚酰亚胺薄膜垫(Polyimide Film Pad),满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 通讯设备:连接器用于板间信号传输,提高通信系统的稳定性和可靠性。
    - 医疗设备:小型化和高密度的特性使其非常适合医疗设备的小型化趋势。
    - 工业自动化:在高密度电路板中提供可靠的电气连接,保证系统正常运行。
    使用建议
    - 正确处理:由于是精密电子元件,使用时需轻拿轻放,避免损伤。
    - 焊接前准备:在焊接之前确保引脚完全平整,以避免焊接过程中出现焊锡不均匀的情况。
    - 注意防静电:建议在无尘室环境下操作,并佩戴防静电手环,防止静电损害。
    - 合理布局:考虑信号完整性和电磁干扰(EMI)等因素,在设计PCB布局时合理规划连接器的位置。

    兼容性和支持


    - 兼容性:该产品能够与其他标准尺寸的引脚连接器配合使用,具备良好的通用性。
    - 支持和服务:Samtec公司提供详细的技术文档和支持服务,用户可以通过官方联系方式获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过小 | 确保接触区域选择正确的镀层厚度(例如,10μ"或30μ") |
    | 引脚弯曲 | 在运输和处理过程中要小心轻放,必要时可以使用专用工具 |
    | 无法正确装配 | 检查引脚长度和孔径尺寸是否匹配,必要时重新加工 |

    总结和推荐


    这款低轮廓双排引脚连接器凭借其紧凑的设计、优异的电气性能和广泛的兼容性,在众多应用场景中表现出色。无论是针对高性能的计算设备还是复杂的医疗装置,它都能提供稳定的连接。因此,强烈推荐在涉及高密度、高性能需求的项目中选用此款连接器。

CLP-107-02-G-D-P-TR参数

参数
触头镀层厚度 - 配接 250nm
额定电流 3.3A
颜色 黑色
间距-配接 1.27mm
触头镀层 - 配接
针脚数 14pin
排数 2
类型 Push-Pull,Receptacle
防护等级 -
长*宽*高 9.32mm(长度)*4.32mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
