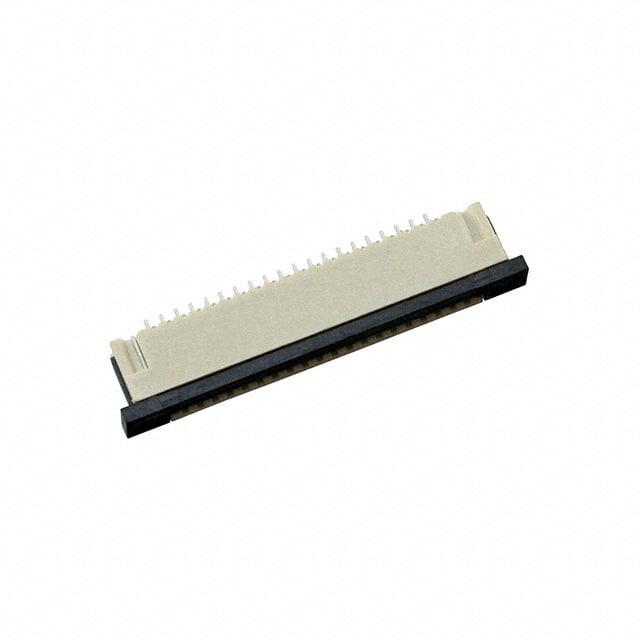

ZF1-20-01-T-WT-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 1mm间距20p FPC插座 FPC连接器, ZF1系列, 单排, 表面, 焊接
供应商型号: SR-ZF1-20-01-T-WT-TR
供应商: 海外现货
标准整包数: 850
SAMTEC FFC/FPC连接器 ZF1-20-01-T-WT-TR

ZF1-20-01-T-WT-TR概述


    产品简介


    本产品为一种零插入力(Zero Insertion Force,ZIF)1mm连接器,型号为ZF1-XX-XX-XX-WT-XX。该系列连接器广泛应用于电信、计算机、医疗设备和消费电子产品等领域,能够提供可靠且稳定的电气连接。其独特的零插入力设计使得安装过程更加简单和便捷,同时保证了较高的机械强度和使用寿命。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C至+85°C |
    | 接触材料 | 磷青铜 |
    | 插针间距 | 1.00 mm |
    | 最大堆叠高度 | 1.50 mm |
    | 额定电流 | 1A |
    | 额定电压 | 50V DC |
    | 推出力 | ≥6 oz |
    | 端子焊接力 | ≥12 oz |
    | 电镀标准 | 纯锡,哑光面 |
    | 封装方式 | 管状、带状、卷盘 |

    产品特点和优势


    该ZIF 1mm连接器具有以下特点和优势:
    1. 零插入力设计:减少了插拔过程中对连接器的磨损,延长了产品的使用寿命。
    2. 可靠的电气连接:磷青铜材质确保了长期稳定的工作性能。
    3. 紧凑设计:1.00 mm的插针间距使其适用于空间受限的应用场合。
    4. 高可靠性:通过了严格的测试,包括推拉力测试和高温老化测试,确保在极端环境下依然表现良好。
    5. 兼容性强:可根据客户需求进行定制,满足不同应用场景的需求。

    应用案例和使用建议


    该连接器适用于各种需要高可靠性连接的应用场景。例如,在电信设备中用于板间连接;在计算机系统中作为背板连接器;在医疗设备中作为信号传输接口。
    使用建议:
    1. 在安装前检查连接器插针是否有损伤,如有损伤应及时更换。
    2. 安装时应注意保持平稳,避免插拔过程中产生过大应力。
    3. 定期进行清洁保养,确保连接器接触良好。

    兼容性和支持


    该产品与市面上主流的其他电子元器件兼容性良好,可以方便地集成到现有的电路设计中。此外,厂商提供了详尽的技术支持文档和售后服务,客户可通过电话、电子邮件等方式获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入困难 | 检查插针是否有损坏或变形,如存在问题请更换新的连接器。 |
    | 连接不稳定 | 清洁插针和插座之间的灰尘和杂质,必要时重新焊合。 |
    | 使用过程中接触不良 | 检查是否已正确安装,并确认是否符合规范要求。 |

    总结和推荐


    总体而言,ZF1-XX-XX-XX-WT-XX连接器凭借其零插入力设计、可靠的电气性能和广泛的应用场景,在同类产品中具有较强的市场竞争力。其适用于多种电子设备中的关键连接点,是设计师的理想选择。强烈推荐在需要高可靠性和紧凑设计的场合使用此连接器。

ZF1-20-01-T-WT-TR参数

参数
针脚数 20pin
间距 1mm
扁平柔性类型 FFC
额定电流 1.9A
板上高度 3mm
端接 焊盘
触头镀层
外壳颜色 自然色
连接器/触头类型 底部
长*宽*高 27mm(长度)*6.8mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZF1-20-01-T-WT-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF1-20-01-T-WT-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF1-20-01-T-WT-TR ZF1-20-01-T-WT-TR数据手册

ZF1-20-01-T-WT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.375 ¥ 11.7288
1000+ $ 1.0625 ¥ 9.0631
2000+ $ 0.95 ¥ 8.1035
5000+ $ 0.75 ¥ 6.3975
库存: 3470
起订量: 850 增量: 850
交货地:
最小起订量为:500
合计: ¥ 5864.4
直接购买
加入购物车
