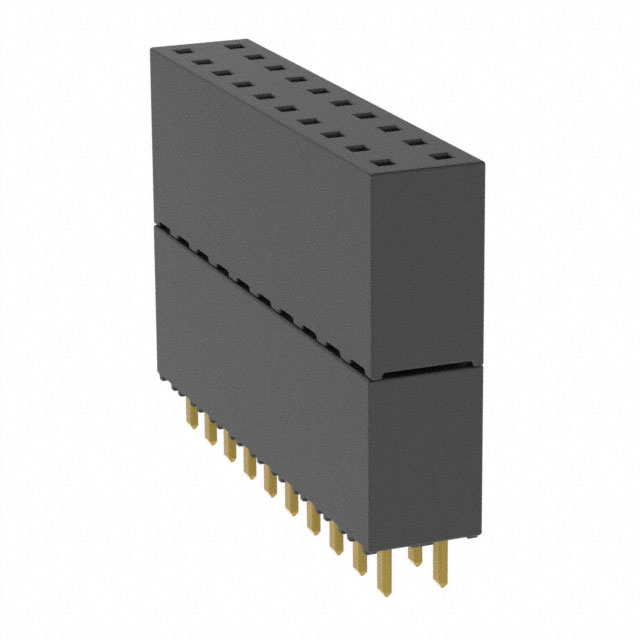

ESW-110-58-G-D

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 2 20pin 5.2A 510nm 金 黑色 通孔安装 25.91mm(长度)*4.95mm(高度)
供应商型号: SR-ESW-110-58-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESW-110-58-G-D

ESW-110-58-G-D概述

    # 产品名称:SSW系列连接器

    产品简介


    SSW系列连接器是一种高可靠性、多用途的电子元器件,适用于多种应用场景,如电信、工业控制、航空航天等领域。该系列产品提供单排和双排配置,能够满足不同需求的设计要求。

    技术参数


    基本规格
    - 插拔方向:双向最大摆动2度(即每个方向最大1度)
    - 接触风格:焊锡尾部接触
    - 插入力:标准插入使用C-8-X-X,低插入力使用C-17-X-X
    - 锁定脚选项:锁定脚可选
    - 极化选项:极化指示位置
    尺寸规格
    - 身体长度规格:根据所选针数而变化,具体见图1
    - 行间距:±.010 [0.25]
    - 针间距:±.010 [0.25]
    - 单位孔尺寸:.031 0.79 x .016 [0.41] 参考
    - 最大切割毛刺:.015
    材料规格
    - 连接器材料:LCP、UL 94 VO,黑色
    - 接触件材料:磷青铜
    镀层选项
    - 金镀层:20µ"选择性金镀在接触区域,3µ"选择性金镀在尾部(G型号)
    - 无镀层:纯锡镀在整个针上(T型号)
    - 复合镀层:30µ"选择性金镀在接触区域,纯锡镀在尾部(S型号)
    - 其他镀层组合:详见材料部分

    产品特点和优势


    - 高可靠性:通过双向摆动设计提高了抗冲击能力,保证了长期稳定的电气连接。
    - 灵活性:支持单排和双排安装,可根据具体应用场景灵活选择。
    - 耐用性:选用高品质磷青铜材料,保证长期使用的耐腐蚀性和导电性。
    - 定制化:提供多种镀层和材料选项,以适应不同的环境和需求。
    - 易于装配:配备锁定脚和极化选项,简化了装配过程,提高了组装效率。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:在复杂的工业环境中,SSW连接器能够确保稳定的数据传输。
    2. 航空航天设备:其抗冲击性能使其成为航空航天设备的理想选择。
    3. 通信设备:适用于基站和其他需要高密度连接的场合。
    使用建议
    - 在高温环境下使用时,建议选择镀金涂层的型号,以提高抗腐蚀能力。
    - 定期检查连接器的状态,确保没有磨损或损坏,以延长使用寿命。
    - 确保连接器正确安装并遵循制造商提供的安装指南。

    兼容性和支持


    - 兼容性:SSW系列连接器具有广泛的兼容性,可以与其他符合标准的电子元件和设备配合使用。
    - 技术支持:SAMTEC公司提供详尽的技术支持和售后服务,包括安装指导、故障排查和技术咨询等服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插拔力过大 | 检查插入力设置是否符合标准;必要时更换为低插入力型号 |
    | 插头无法完全插入 | 检查极化是否正确安装;确认针脚未被损坏 |
    | 接触不良 | 清理针脚,去除氧化物;更换新连接器 |

    总结和推荐


    SSW系列连接器凭借其高性能、高可靠性和灵活的配置选项,在众多应用领域中表现出色。无论是工业控制还是航空航天,该系列都能满足严苛的环境要求。强烈推荐使用该产品,尤其是对稳定性有极高要求的应用场景。

ESW-110-58-G-D参数

参数
针脚数 20pin
类型 Elevated Socket,Push-Pull
间距-配接 2.54mm
触头镀层厚度 - 配接 510nm
防护等级 -
额定电流 5.2A
触头镀层 - 配接
颜色 黑色
排数 2
长*宽*高 25.91mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESW-110-58-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-110-58-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESW-110-58-G-D ESW-110-58-G-D数据手册

ESW-110-58-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
