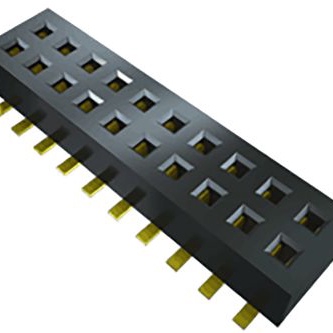

CLP-107-02-L-D

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距14p双排排母 板对板, CLP系列, 直角, 表面
供应商型号: SR-CLP-107-02-L-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLP-107-02-L-D

CLP-107-02-L-D概述


    产品简介


    本文介绍的是来自Samtec公司的CLP-1XX-XX-XXX-D系列电子元器件。这些元器件主要用于连接印刷电路板(PCB)上的电子组件,确保稳定和可靠的电连接。它们广泛应用于通信设备、工业自动化、医疗设备、计算机网络等领域,是电子设计工程师的常用选择。

    技术参数


    以下是该系列产品的一些关键技术规格和技术参数:
    - 孔径大小:
    - .029英寸(0.74毫米):NPTH(无电镀通孔)
    - .037英寸(0.94毫米):NPTH(无电镀通孔,仅BE选项)
    - .050英寸(1.27毫米):标准孔径
    - .084英寸(2.13毫米):NPTH(典型值)
    - 间距:
    - .050英寸(1.27毫米)

    - 典型高度:
    - .205英寸(5.21毫米)
    - .071英寸(1.80毫米)(NPTH)
    - 位置数:
    - 多个位置,具体数目需根据应用需求确定
    - 若总位置数为偶数,则孔洞将位于中间两个位置之间
    - 若总位置数为奇数,则孔洞将位于中间位置

    产品特点和优势


    CLP-1XX-XX-XXX-D系列的优势在于其高可靠性、紧凑的设计和广泛的适用性。以下是一些显著特点:
    - 高可靠性:精密制造工艺确保了每个部件的质量和长期稳定性。
    - 灵活配置:可根据客户需求提供多种配置选项,如不同的孔径和位置数。
    - 兼容性强:适用于各种常见的PCB布局,易于集成到现有系统中。

    应用案例和使用建议


    该系列电子元器件广泛应用于各种场景,例如通信设备的信号传输和计算机网络中的数据交换。以下是一些建议:
    - 推荐的PCB布局:图1至图6提供了推荐的PCB布局,详细展示了如何正确放置这些元器件。
    - 兼容性:确保与FTSH-EP/FW-EP或FTSH-EL型号的互配兼容,见图5和图6。

    兼容性和支持


    该产品设计时考虑到了与多种其他电子元器件的兼容性。对于客户的技术支持需求,Samtec公司提供了全面的支持服务,包括安装指导、维修及维护。如需更多技术支持,可以联系销售代表或访问官方网站。

    常见问题与解决方案


    1. 问题:无法正确安装元器件。
    - 解决方案:请仔细检查PCB布局是否符合推荐要求,并确保所有孔径尺寸和位置匹配。
    2. 问题:发现焊接不良。
    - 解决方案:重新检查焊接工艺,确保按照推荐的焊接温度和时间进行操作。
    3. 问题:插针定位不准确。
    - 解决方案:使用精确的定位工具确保正确的安装位置。

    总结和推荐


    总体而言,CLP-1XX-XX-XXX-D系列电子元器件凭借其高可靠性、灵活配置和广泛的适用性,在市场上具有显著的竞争优势。对于需要在复杂环境中稳定工作的应用,这款产品是一个不错的选择。强烈推荐给电子设计工程师和采购人员作为可靠的连接解决方案。
    通过以上介绍,希望能帮助您更好地理解和利用这些电子元器件。如需进一步了解产品细节或订购相关信息,欢迎访问Samtec官网或联系客服团队。

CLP-107-02-L-D参数

参数
防护等级 -
类型 Push-Pull,Receptacle
针脚数 14pin
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
颜色 黑色
间距-配接 1.27mm
排数 2
额定电流 3.3A
长*宽*高 9.32mm(长度)*4.32mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

CLP-107-02-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
