FLE-121-01-G-DV

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 1.27mm 2 42pin 2A 250nm 金 黑色 贴片安装
供应商型号: FLE-121-01-G-DV
供应商: 云汉优选
标准整包数: 1

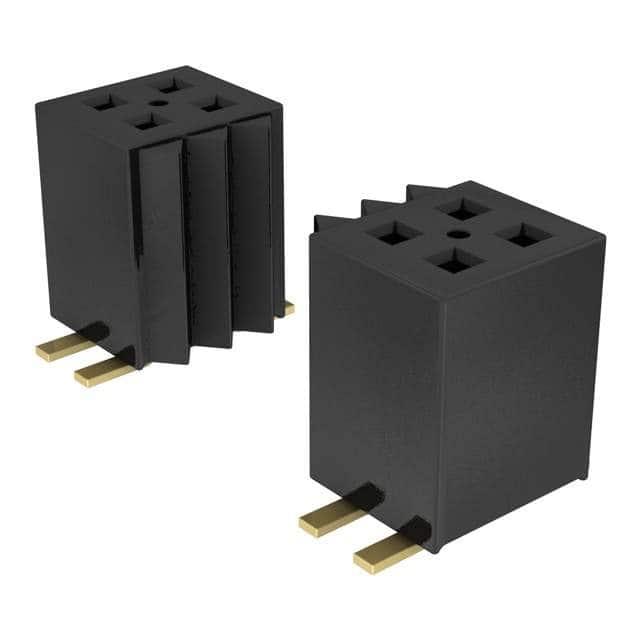

SAMTEC 矩形连接器 - 针座 - 插座/母插口 FLE-121-01-G-DV

FLE-121-01-G-DV概述


    产品简介


    本文档介绍了型号为FLE-1XX-XX-XX-DV-X的双排针座连接器,主要用于表面贴装(Surface Mount)应用。这类连接器广泛应用于各类电子设备中,如计算机主板、工业控制板、通信设备以及其他需要高密度连接的场合。它们提供了可靠的电气连接,并通过多种配置选项满足不同的设计需求。

    技术参数


    - 总引脚数:可从2个至75个引脚(每行),可根据具体需求选择不同数量的引脚。
    - 引脚间距:0.050英寸(1.27毫米)。
    - 接触材料:磷青铜(Phosphor Bronze)。
    - 镀层规格:可选10微英寸金(Gold)电镀(接触区10微英寸金,尾部3微英寸金)、重30微英寸金(Heavy Gold)电镀(接触区30微英寸金,尾部3微英寸金)、以及全3微英寸金(Gold)电镀。
    - 最大偏移量:±0.010英寸(+0.254毫米,-0.127毫米)。
    - 绝缘体材料:Vectra E130i(颜色:黑色)。
    - 组装角度:90° ± 3°。
    - 包装:可选盘装(Tape and Reel)。

    产品特点和优势


    这款双排针座连接器具备多项显著优势:
    - 高可靠性:采用磷青铜作为接触材料,确保长期稳定的工作表现。
    - 灵活多变:提供多种镀层规格和安装方式选择,适应不同应用场景的需求。
    - 易于集成:标准的引脚间距便于与其他元件的连接,适合大规模生产。
    - 兼容性强:表面贴装技术的应用使其适用于多种电子制造流程,提高装配效率。

    应用案例和使用建议


    在工业自动化设备中,这些连接器常用于连接传感器和控制模块之间的信号传输。例如,在一台机械设备中,传感器采集的数据需要通过这些连接器传送到控制单元进行处理。建议在使用时注意以下几点:
    - 环境条件:考虑到部分镀层对湿度敏感,建议在高温、高湿环境中加装防护措施。
    - 清洁保养:定期清理连接器以避免因灰尘和杂质引起的接触不良。
    - 焊接温度:确保焊接温度符合要求,避免过高温度损伤连接器内部结构。

    兼容性和支持


    本款连接器与市面上常见的PCB板具有良好的兼容性,可用于不同类型的表面贴装设备。Samtec公司提供全面的技术支持和售后服务,包括产品培训、技术咨询及故障排查服务,确保客户能高效、顺利地完成产品集成与使用。

    常见问题与解决方案


    1. Q: 焊接过程中出现虚焊怎么办?
    - A: 检查焊接温度是否适当,确认焊点质量;必要时更换新的连接器并重新焊接。

    2. Q: 连接器引脚弯曲变形如何处理?
    - A: 轻柔地使用专用工具校正引脚形状;若无法修复,建议联系技术支持获取更换配件的指导。

    总结和推荐


    总体而言,FLE-1XX-XX-XX-DV-X连接器凭借其出色的可靠性和灵活性,非常适合于需要高密度、高精度连接的应用场景。其丰富的配置选项能够满足广泛的客户需求。我们强烈推荐此产品给那些寻求高性能连接解决方案的专业人士和制造商。

FLE-121-01-G-DV参数

参数
颜色 黑色
间距-配接 1.27mm
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Push-Pull,Receptacle
防护等级 -
针脚数 42pin
额定电流 2A
安装方式 贴片安装
零件状态 在售
包装方式 散装

FLE-121-01-G-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FLE-121-01-G-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC FLE-121-01-G-DV FLE-121-01-G-DV数据手册

FLE-121-01-G-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.2
100+ ¥ 30.36
500+ ¥ 29.44
2500+ ¥ 28.52
5000+ ¥ 27.6
库存: 850
