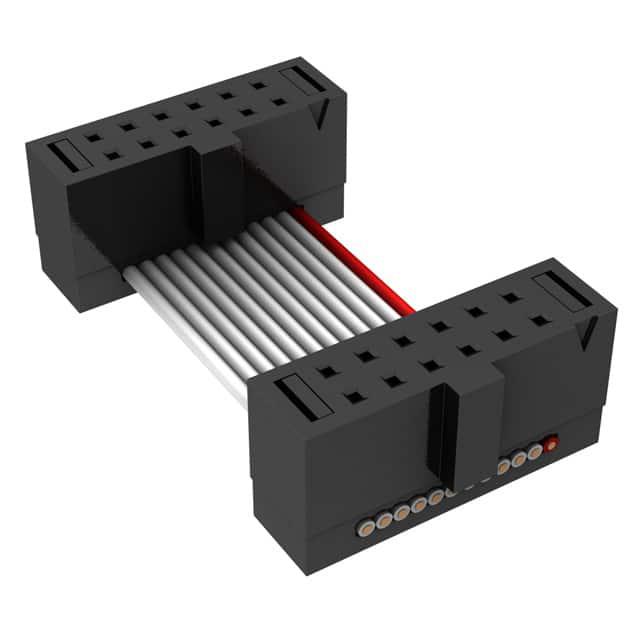

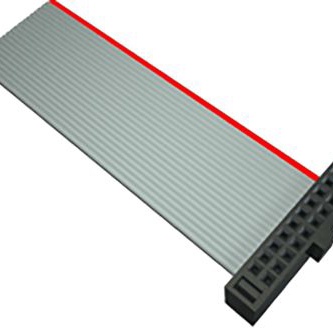

FFSD-06-D-10.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 12 路, 美国线规 30 awg
供应商型号: 3514878
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-06-D-10.00-01-N

FFSD-06-D-10.00-01-N概述

    电子元器件产品技术手册:FFSD 系列

    1. 产品简介


    产品类型: FFSD 系列是一种双排母IDC(绝缘位移连接)连接器装配,适用于多种电气应用。这类连接器广泛用于电子设备的内部连接,尤其是在需要高密度连接和信号传输的应用场景。
    主要功能:
    - 实现电缆到PCB或其他电路板的高效连接。
    - 支持快速插拔操作,同时提供可靠的电气连接。
    应用领域:
    - 计算机和服务器主板
    - 电信设备
    - 工业自动化系统
    - 消费电子设备

    2. 技术参数


    | 参数 | 描述 |

    | 电缆类型 | 30 AWG, 7/38, Tinned, Stranded with Gray PVC Insulator |
    | 接触材料 | BeCu (铍铜) |
    | 接触镀层 | 接触区为 0.000010 英寸黄金镀层,其余区域为 0.000200 英寸镀锡 |
    | 绝缘体材料 | PBT UL94V-0,黑色 |
    | 长度 | 最短长度为 1.00 英寸 [25.4 mm],某些选项要求最短长度为 4.00 英寸 [101.6 mm] |
    | 电气特性 | 高达 630V 的耐压测试,100% 电气测试以确保无短路和开路 |

    3. 产品特点和优势


    - 高可靠性: 使用优质的接触材料和镀层,确保长期稳定运行。
    - 设计灵活性: 提供多种选项,如单端、双端和不同类型的反向接线方式,适应各种设计需求。
    - 快速插拔: 简化安装和维护过程,提高工作效率。
    - 高密度连接: 支持多位置排列,适用于空间有限的应用场景。

    4. 应用案例和使用建议


    应用案例: FFSD 系列连接器广泛应用于计算机主板上,实现高速数据传输。在工业自动化设备中,这类连接器用于传感器和执行器之间的连接,确保系统的可靠运行。
    使用建议:
    - 在切割电缆时,要遵循手册中规定的标准,以确保导线不会超出电缆绝缘层。
    - 对于反向接线选项,需要注意红色电线的位置,确保正确识别第一位置指示器。
    - 安装时确保连接器符合电气规格,避免因过度弯曲而影响电气性能。

    5. 兼容性和支持


    FFSD 系列连接器支持多种配置,适用于不同的应用场景。供应商提供了全面的技术支持和维护服务,包括详细的安装指南和故障排除文档。

    6. 常见问题与解决方案


    问题1: 导线延伸超出电缆绝缘层。
    - 解决方案: 在切割电缆时,严格遵循手册中的规定,确保导线不超过电缆绝缘层的指定范围。
    问题2: 第一位置指示器识别错误。
    - 解决方案: 确保红色电线放置在正确的侧面上,对于具有反向接线选项的产品,要特别注意这一点。
    问题3: 连接器无法正常插入。
    - 解决方案: 检查插头和插座是否对准,确认没有明显的物理损坏,并按照手册进行适当的清洁和检查。

    7. 总结和推荐


    FFSD 系列连接器以其高可靠性、灵活的设计和出色的性能,在众多电子设备和系统中得到了广泛应用。推荐在需要高密度连接和高性能信号传输的应用中使用此类连接器,特别是计算机和服务器、电信设备以及工业自动化系统。通过严格遵循手册中的安装指南和建议,可以确保这些连接器发挥最佳效果。

FFSD-06-D-10.00-01-N参数

参数
长*宽*高 254mm(长度)
零件状态 在售
包装方式 散装

FFSD-06-D-10.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
