首页  >  产品百科  >  ESQ-106-33-G-D

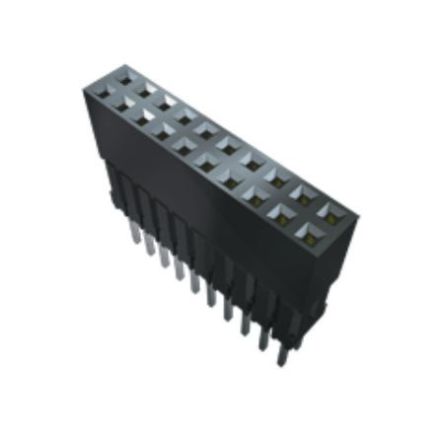

ESQ-106-33-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距12p双排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: SR-ESQ-106-33-G-D
供应商: 海外现货
标准整包数: 1

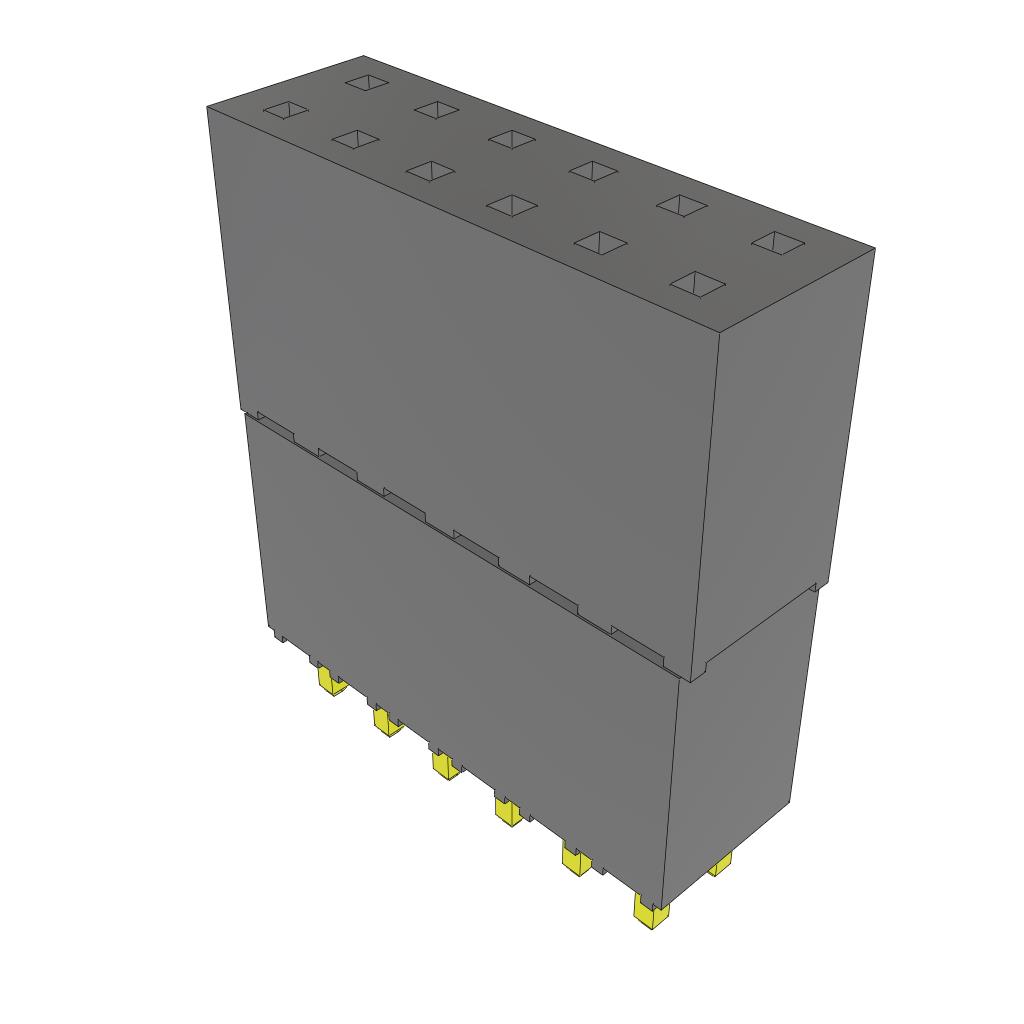

SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-106-33-G-D

ESQ-106-33-G-D概述


    产品简介


    本产品是ESQ-1XX-XX-X-X-XXX-XX-X-XX系列的电子连接器,属于SAMTEC公司的高端产品。该连接器主要用于电子设备内部不同电路板之间的信号传输,适用于多种工业设备、通信设备和消费电子产品。该系列产品因其卓越的设计和性能而广受好评,在高密度连接需求的应用场合表现尤为出色。

    技术参数


    - 材质:绝缘体为LCP,具有UL 94 V0阻燃等级;接触材料为磷青铜。
    - 尺寸:标准型号的尺寸范围大约在0.10英寸(2.54毫米)到0.300英寸(7.62毫米)之间,具体参数可参见图1和图2。
    - 连接方式:具有锁定导线选项、金属垫圈选项和极化选项。
    - 包装:标准管装和编带包装。
    - 电气特性:最小接触推力为1.5磅,最大允许弯曲为0.003英寸/英寸。
    - 安装方式:可以通过单行或多行排列,提供多种位置选择,具体布局详见图4。

    产品特点和优势


    - 高密度设计:该连接器提供了较高的信号密度,能够满足现代电子设备对小型化和高性能的需求。
    - 优良的机械强度:采用高强度磷青铜材料制成的接触针,确保了长期使用的稳定性和可靠性。
    - 多功能兼容性:提供锁定导线、金属垫圈和极化等多种选项,使得安装和使用更加灵活方便。
    - 广泛适用性:适合于多种工业设备和消费电子产品的内部布线,特别是在高密度连接需求的应用场合中表现出色。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于各种自动化设备中的信号传输,如传感器和控制系统的连接。
    - 通信设备:适用于路由器、交换机和其他通信设备的内部连接。
    - 消费电子产品:可用于智能手机、平板电脑等设备的内部布线。
    使用建议
    - 在高振动环境下使用时,可以考虑选用带有金属垫圈的版本以增强稳定性。
    - 对于需要极高信号密度的应用场合,推荐选择带有极化功能的型号以避免错误连接。

    兼容性和支持


    - 兼容性:ESQ-1XX-XX-X-X-XXX-XX-X-XX系列连接器与多数SAMTEC其他系列的连接器相兼容,方便客户根据不同的需求进行选择和搭配使用。
    - 技术支持:SAMTEC公司提供全面的技术支持和服务,包括详细的安装指南、故障排除手册和技术咨询热线。

    常见问题与解决方案


    1. 问题:连接器的接触不良。
    - 解决方案:检查接触点是否有氧化或者污垢,必要时清理后再重新安装。

    2. 问题:连接器插入后发生晃动。
    - 解决方案:确认所选型号是否符合要求,例如选择带有锁定导线的版本以增强稳定性。
    3. 问题:在高振动环境中连接器容易松动。
    - 解决方案:选用带有金属垫圈的型号来提高连接器的稳固性。

    总结和推荐


    总体来看,ESQ-1XX-XX-X-X-XXX-XX-X-XX系列电子连接器凭借其高密度设计、优良的机械强度、多功能兼容性和广泛适用性,成为众多应用场合的理想选择。它不仅在技术规格上达到了行业领先水平,而且在实际使用中表现出色。因此,我们非常推荐这款连接器给那些寻求高性能电子连接解决方案的工程师和制造商。

ESQ-106-33-G-D参数

参数
间距-配接 2.54mm
排数 2
类型 Elevated Socket,Push-Pull
颜色 黑色
针脚数 12pin
触头镀层 - 配接
额定电流 5.7A
触头镀层厚度 - 配接 510nm
防护等级 -
长*宽*高 15.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

ESQ-106-33-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-106-33-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-106-33-G-D ESQ-106-33-G-D数据手册

ESQ-106-33-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.1 ¥ 34.317
100+ $ 3.475 ¥ 29.0858
500+ $ 3.0875 ¥ 25.8424
1000+ $ 2.4125 ¥ 20.1926
2000+ $ 2.175 ¥ 18.2048
5000+ $ 1.725 ¥ 14.4383
库存: 190
起订量: 76 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1715.85
直接购买
加入购物车
