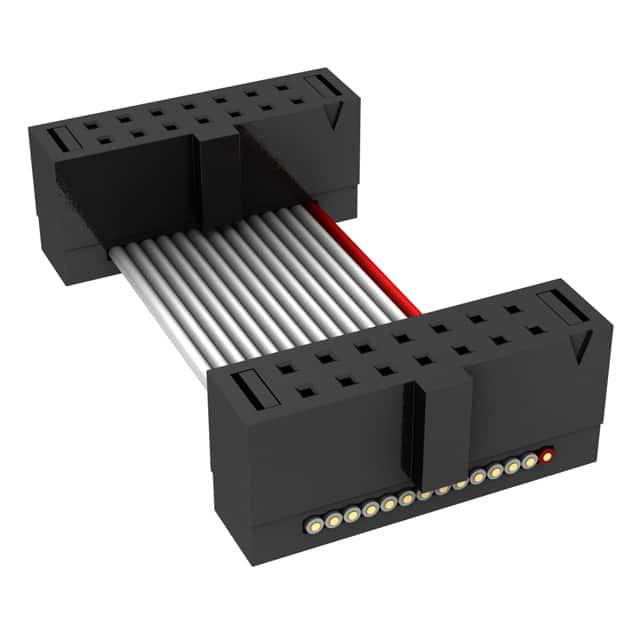

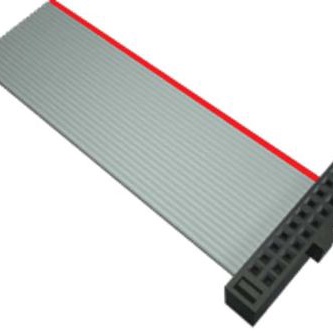

FFSD-07-D-10.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 14 路
供应商型号: 1976636
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-07-D-10.00-01-N

FFSD-07-D-10.00-01-N概述

    FFSD系列扁平IDC线缆连接器技术手册

    产品简介


    FFSD系列(1.27 mm / 0.050")是Samtec公司推出的一款高可靠性扁平IDC线缆连接器。这种连接器主要用于高速数据传输和信号传输场合,广泛应用于消费电子、工业控制、通信设备和医疗仪器等领域。

    技术参数


    以下是FFSD系列连接器的主要技术规格:
    - 接触材料:铍铜(BeCu)
    - 镀层:接触区域为10 μ英寸(0.25 μm)金镀层覆盖50 μ英寸(1.27 μm)镍镀层;其余部分为锡镀层覆盖50 μ英寸(1.27 μm)镍镀层
    - 额定电流:每针2.3安培(双针供电时)
    - 工作温度范围:-40°C 至 +105°C
    - 引脚规格:接受0.41 mm(0.016")正方形引脚
    - 插入深度:2.64 mm(0.104")至3.17 mm(0.125")
    - 阻燃材料:聚对苯二甲酸丁二醇酯(PBT)
    - 线缆规格:30 AWG
    - RoHS合规性:是
    - 非标准、不可退货

    产品特点和优势


    - 高可靠性:采用高品质材料,保证长期稳定运行。
    - 宽工作温度范围:适应极端环境下的使用需求。
    - 紧凑设计:适用于空间有限的应用场合。
    - 高电流承载能力:每针可承受高达2.3安培的电流,满足大功率设备的需求。
    - 多种安装选项:提供单端、双端等多种安装方式,方便灵活布线。

    应用案例和使用建议


    - 应用案例:常用于PCB板与柔性电路板之间的连接,也适用于各种通信设备、工业自动化系统中的高速信号传输。
    - 使用建议:
    - 确保线缆长度至少为2英寸(约50.8 mm),以保证足够的信号完整性。
    - 在组装过程中,确保插入深度符合要求(2.64 mm至3.17 mm),避免过度插入导致损坏。
    - 注意正反方向标记,正确插入正向引脚以确保良好的电接触。

    兼容性和支持


    - 兼容性:FFSD系列可与FTS、FTSH、EHF、SHF、ESHF等系列连接器配合使用。特别是ESHF系列连接器仅能与FFSD系列双端型号配套使用。
    - 支持和维护:详细的技术规格和认证信息可以在Samtec官网获取,客户需要特定要求须经批准并在Samtec客户特定图纸上明确标注。

    常见问题与解决方案


    - 问题1:如何确认插入深度是否正确?
    - 解决办法:参考手册中的具体数值,使用适当的测量工具进行验证。
    - 问题2:如何确保引脚正确插入?
    - 解决办法:检查引脚方向标记,确保插入正确的一端。
    - 问题3:如何处理高温环境下使用?
    - 解决办法:选择适合的线缆和连接器材料,确保工作温度在允许范围内。

    总结和推荐


    FFSD系列连接器凭借其高可靠性和广泛的适用范围,成为众多应用场景的理想选择。虽然它具有独特的设计和优势,但也需要注意一些特殊要求。总体来说,我们强烈推荐使用FFSD系列连接器,尤其是在需要高电流承载能力和高温度适应性的场合。

FFSD-07-D-10.00-01-N参数

参数
长*宽*高 254mm(长度)
零件状态 在售
包装方式 散装
